我的全手工功放石机(参赛)

时间:2012-09-17 23:00来源:未知 作者:musicwolf 点击:
pfont size=4以前都是玩IC的多,因为菜啊,IC相对容易些,但玩多了没意思,就想做台分立的,就凭以前剩下的半桶水电子知识,摸索的过程真是漫长啊,幸好现在的网上咨询发达,又可以有不少热心的大侠可以问一问,节省不少时间。。。。在此表示感谢!HIFIAUDIO兄

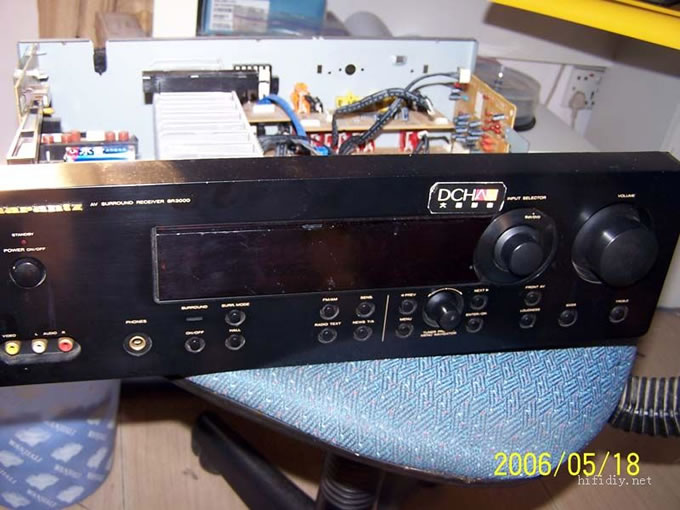

<p><font size="4">以前都是玩IC的多,因为菜啊,IC相对容易些,但玩多了没意思,就想做台分立的,就凭以前剩下的半桶水电子知识,摸索的过程真是漫长啊,幸好现在的网上咨询发达,又可以有不少热心的大侠可以问一问,节省不少时间。。。。在此表示感谢!HIFIAUDIO兄、笨笨猫007兄还有文招兄,多谢!</font></p><p><font size="4">和坛友收的马兰士破机,STK的厚膜电路,找个图都找不到,实在是修不好的了,就机箱散热片和大牛还可以用,还有些拆机件,除了箱子大了点其他都不错。。。</font></p><p><font size="4">
我的全手工功放石机(参赛)

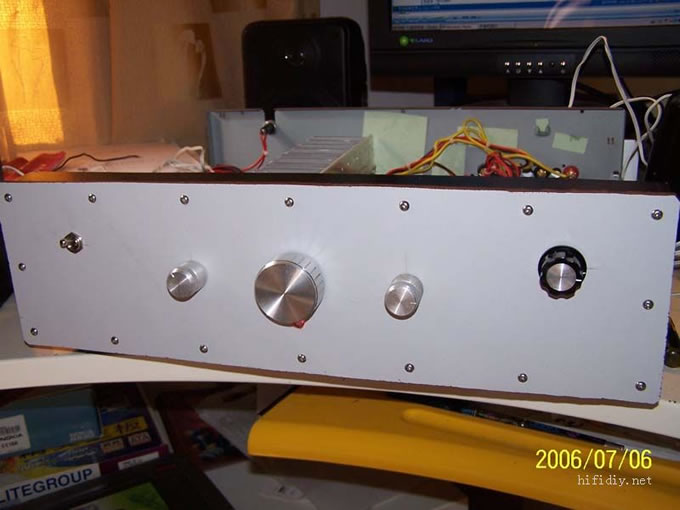

</font></p><p><font size="4">面板本来想搞块铝板过来的,考虑加工不方便,劳民伤财啊。。。还有能省即省的原则,就利用了当时坛友一起寄过来的高密度板子,他的本意是为了保护在运输中的机子,想不到这样可以给我用上,<br/></font></p><p><font size="4">[em03]</font></p><p><font size="4">

我的全手工功放石机(参赛)

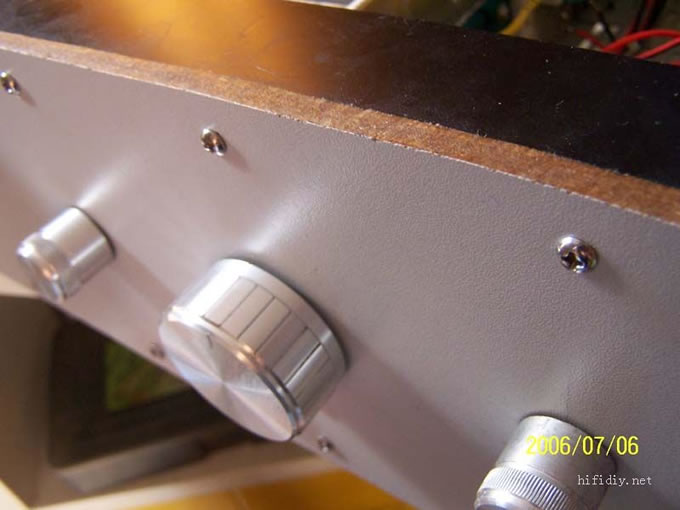

</font></p><p><font size="4">看上去不算很差。背后太多洞洞了,只得想办法挡住,再上黑颜色,将就将就啊。。。嘿嘿。。<br/> </font></p><p><font size="4"> 我的全手工功放石机(参赛)

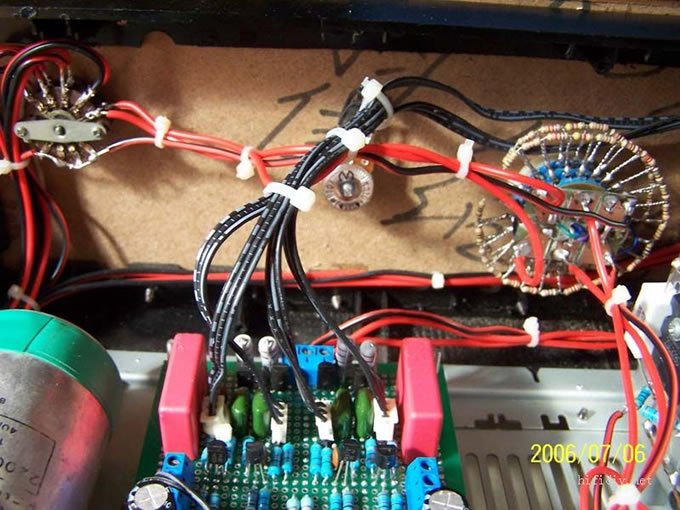

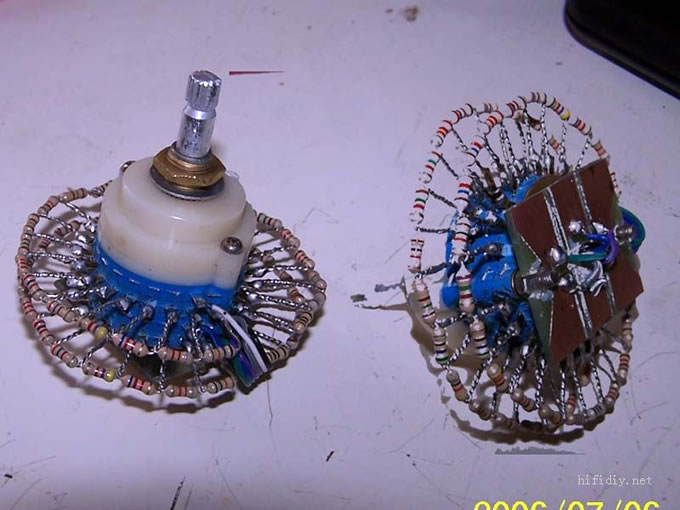

</font></p><p><font size="4">加工这个电位器要些时间,第一次装的时候还搞错了,把定点的第一点接在中间了,因为这个原音买的步进电位器有两个动片接点,一大意就搞错,拆了再焊,那个晕啊,而且原音说明是23档的,可实际上是22档的,以前只装22个电阻上去,结果开到3点声音都不算大,纳闷。。。后来在坛子推荐的步进电位器计算网页把这22个电阻算出来,买齐普通的1/4W金属膜装,比以前好多了。。。</font></p><p><font size="4"> 我的全手工功放石机(参赛)

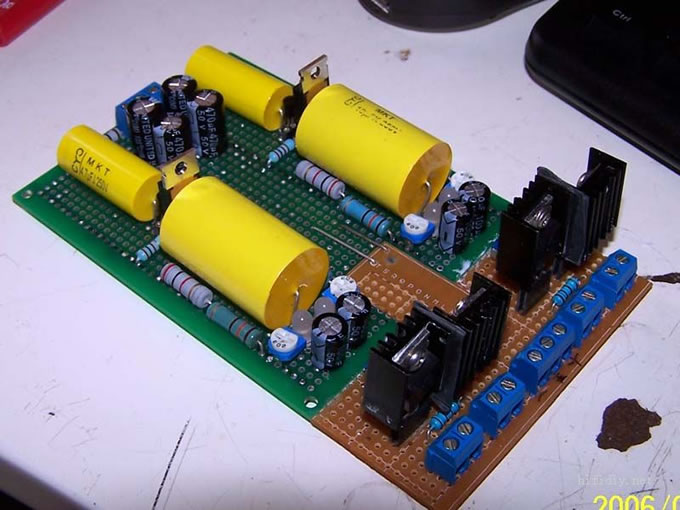

</font></p><p><font size="4">所有的电路板都是洞洞板做的,两块整流、前级、放大板、还有电位器、机箱。。。算全部都是DIY的了。。。</font></p><p><font size="4">带高低的音调前级板,以前在坛子上发表过了,就不说啦。。。</font></p><p><font size="4"> 我的全手工功放石机(参赛)

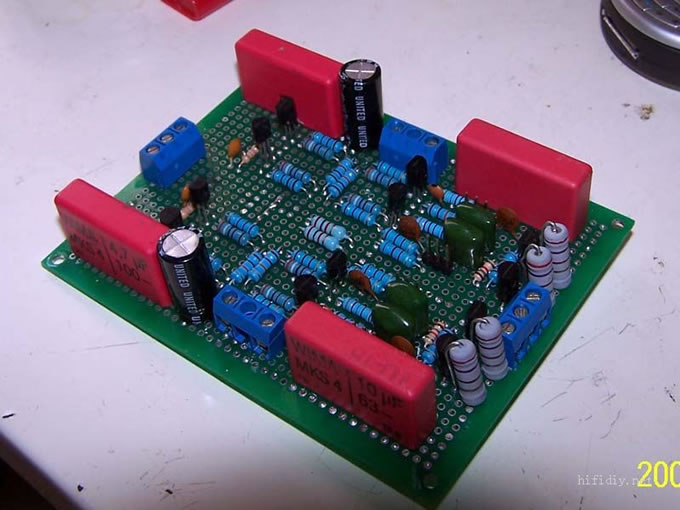

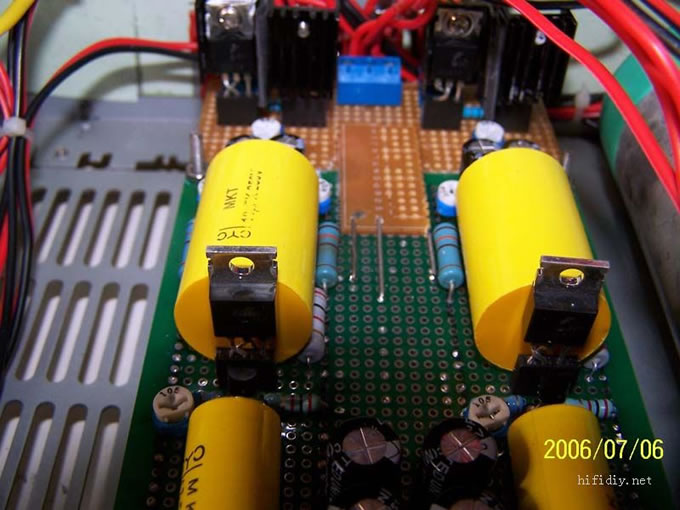

</font></p><p><font size="4">功放板,电路不算复杂,甲类单端电压放大、无大环负反馈、无输出补偿,音色无染。。。我用两对A1301/C3280并联,用线来连接,有点美中不足,功率管的两个B极的电压调在1.2V左右,这招是文招兄教的,不错,很实用!静态电流调在150MA左右,散热片不会太热,而且声音也可以了。</font></p><p><font size="4">

我的全手工功放石机(参赛)

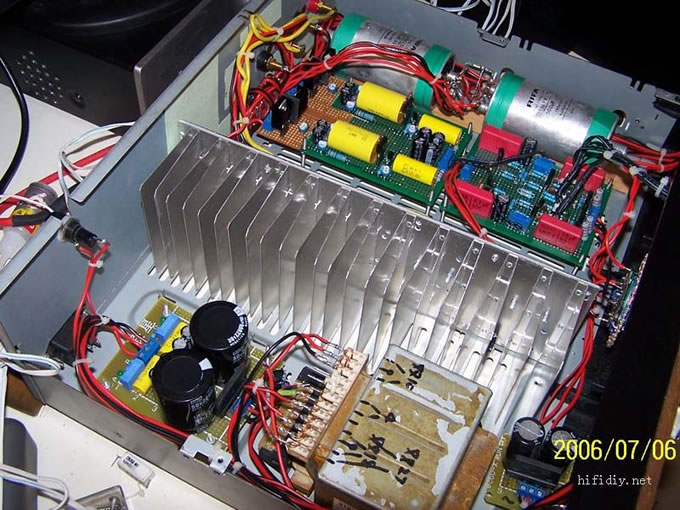

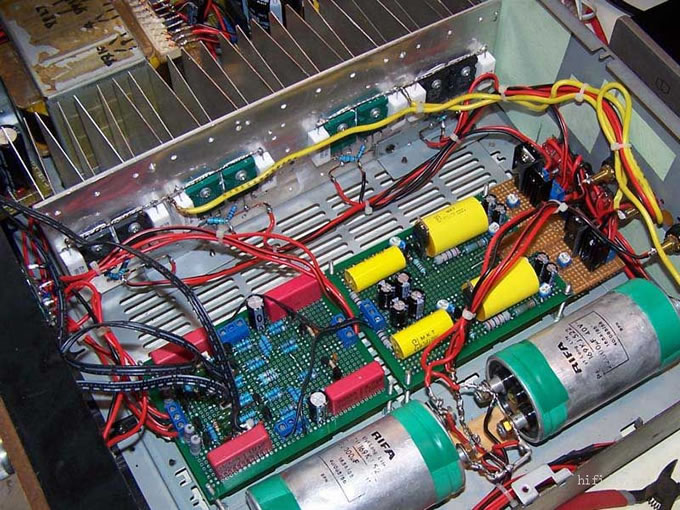

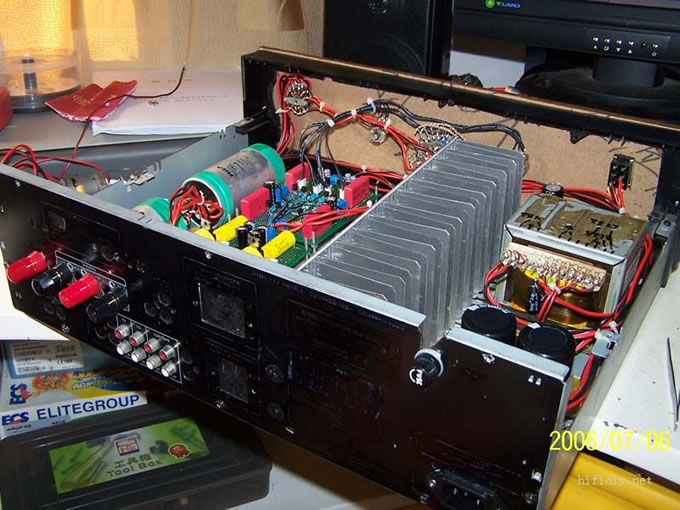

</font></p><p><font size="4">所有的三极管都用插口来安装,方便以后坏了就马上可以更换。。。懒人的办法,不过这招我会一直用下去,虽然装这块功放板没烧过管子。。。</font></p><p><font size="4">花了一天的时间装好机了,过程有很多的波折,例如刚开始因为洞洞板的线路和螺丝孔太近了,短路!烧了个整流桥。。。再有后级的功放板的输入地是接负电源的,结果跟前级一接起来,有两个2W的电阻马上冒烟,大惊马上断电检查,才想起这地的问题,出冷汗。。。 现在的电阻还未换,只是变点色,估计没问题吧。</font></p><p><font size="4">
我的全手工功放石机(参赛)

<br/>

我的全手工功放石机(参赛)

<br/>
我的全手工功放石机(参赛)
</font></p><p><font size="4">
我的全手工功放石机(参赛)
<br/>
我的全手工功放石机(参赛)

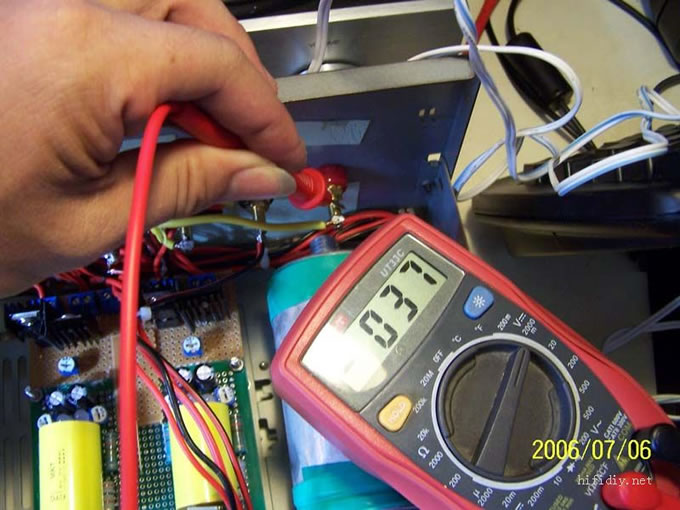

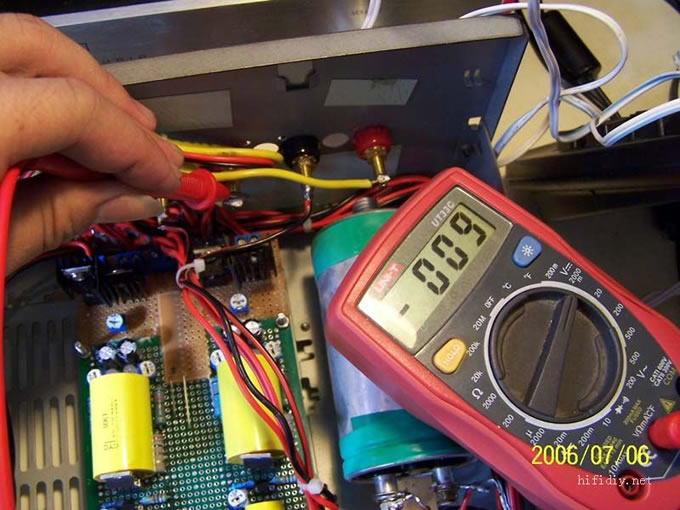

</font></p><p><font size="4">很费精神的事情终于完成了,剩下就是调试和完成后的爽利啦。</font></p><p><font size="4">通电,没冲击声,量电压。。。。很正常,我有个习惯,就是刚开始试机时,把开关一开就关,慢慢延长开的时间,观察电路板看有没用不对路的地方,例如出现高热,或冒烟等,这机子的电源有LED灯,可以很清楚看见工作情况,如果把开关一开就关,LED灯亮了又很快暗下去,10有8、9是哪里出了问题,才会大量的消耗电力。。。这招很好用,通常就看电源灯都知道有没有问题了。开很大的音量,居然一点声音也没有?!用螺丝到一碰输入端,轰一声,赶快关小。。。噪音测试,开到最大,居然只有一丝的微音。而且耳朵放在喇叭上才听得见。。。真舒服啊。。。</font></p><p><font size="4">再量中点。。。</font></p><p><br/><font size="4">

我的全手工功放石机(参赛)
<br/>

我的全手工功放石机(参赛) (责任编辑:admin)
