百元经典小甲1969功放诞生(2)

时间:2012-09-21 16:47来源:hifidiy.net论坛 作者:chenenhua 点击:
风扇电源用+5v就行了,以免带来噪音,连续开机,环境温度32度下,不会超过60度,如果供电电压提高到17v可以把风扇改接12v,1969的发热量再大也不会有CPU的大,风冷时根本不需全速。看出没有,那个散热片就是用的cpu


百元经典小甲1969功放诞生

风扇电源用+5v就行了,以免带来噪音,连续开机,环境温度32度下,不会超过60度,如果供电电压提高到17v可以把风扇改接12v,1969的发热量再大也不会有CPU的大,风冷时根本不需全速。看出没有,那个散热片就是用的cpu的,还赚一个CPU风扇。所以这些配件都是很容易买到的。如要把电源改成17v得要动点脑筋,从线路上改。

72# bd7ac
谢谢楼上两位。坛上看到好多烧友花重金打造1969,到头来花花绿绿的,问题还一大堆,散热就要几公斤,浪费资源啊,像这样动不动就几公斤铝,全球的CPU都要散热,且不铝资源枯竭了。CPU用风冷强制制冷,为何功放就不能用,思路太窄了,开关电源用在功放上可能有一定的技术障碍,但用在小功率功放上应该没问题,开关电源的厂家也应该适时开发一些适用的电源用于功放,能省下多少铜线。

这两天,太忙,没时间摆弄1969。买了一个电视用的开关电源,目的是想通过改开关变压器来改变电压,以验证电脑开关电源能否改电压。电源的输出为:110v,25v,16v三组,目标110v改为12v,25v改为27v,16v改为17v,其中17v,27v用于1969主供电,12v用于风扇。按设想先把变压器拆了,计算出1.82v/圈,按目标电压绕线即可。关键是要改取样电路,将取样相关电路画出,共涉及约10个元件,再通过计算确定每个元件的值,然后改焊元件,通电,三组目标电压显现,调整取样点电位器,电压可调,取样点改在17v,因我要用的是17v,看来基础还不错,一次成功。接上1969,通电,17v降至10v左右,约一分钟断电,手摸开关管烫手,整流二极管烫手,电源功率不够,因我用的是20寸电视的开关电源,功率不够早在预料中。通过这一实验,证明电压是可以按自己的意愿改变的,那么在电脑ATX电源上也应该可行,只是电路更为复杂而已。原设想将ATX电源的12v和5v的线圈串接使之输出17v,没有动手实验,看来是可行的,但ATX电源的取样是从12v,5v.3.3v上同时取样的,而且还有过压及过流保护,所以改的难度要大得多,关键是要找到相应的原理图,相信一定能成功。
机箱制作已联系,等我的图纸,但我的尺寸还未确定。另外,还要加关机静音,温度保护(温度过80度自动关断),电路已考虑好。为了上27v供电,计划将板的尺寸改小,以使风扇直接装在散热上,像CPU那样高效散热,否则会放烟花的。

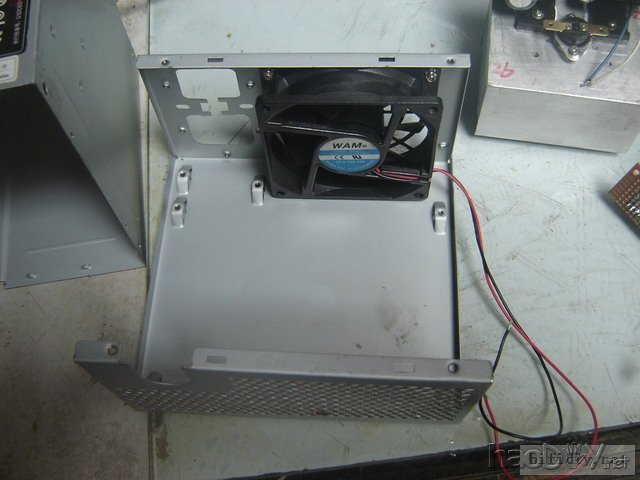

这两天忙电源的事,买了两个长城300W的电源来改,拿在手上沉甸甸的,不忍心拿它开杀,就把自己电脑上的换下来,结果失败。因对ATX电源原理不懂,看到不需要的件都给拆了,只留了+5v,方案是把12v改为17v,5V提升到12v风扇用,拆完东西,重绕开关变压器,装好试机,风扇转一下停了,保护了,整整折腾了一天,这电源再也没有输出过电压。第二天,又拿来一个电源,与它有点相似,但是是坏的,就拿昨天的来拆件,修这个电源,昨天那个不可能恢复了。又是一天的折腾,电压输出了,但全部偏低,大约为1/4标准电压,+—5v,+-12v,3.3v全都一样,这下傻了。痛定思痛,终于下决心先从理论开始。找了两张电路图,对照实物一步一步啃,两天,明白了不少。今天决定对长城电源开刀了。大半天功夫,挺顺利的,想要的电压终于出现,+18v稳稳的,然后再解决+12V,用了一个三端就搞定。两个专用集成494和339也基本弄明白了,认准了就往前走,问题解决了,也学到了知识,一举两得。但辛苦啊,不在其中不知,有道是乐在其中。今天又买了两个长城电源回来,继续探索。


昨天花了一整天的时间,重新把机箱图按标准画好,用的coreldraw 12软件,从未用过这款软件,是到厂家看他们下料用这软件,为了尺寸精确,自己边学边用,用这软件做三象限透视图以及下料图,还有丝印图,这样把图拿去厂家就可直接按我的图制作,以免丝印错位,丝印开版后是不能改的,开版费很贵,我是印两面,一旦错了损失很大,不得不谨慎。

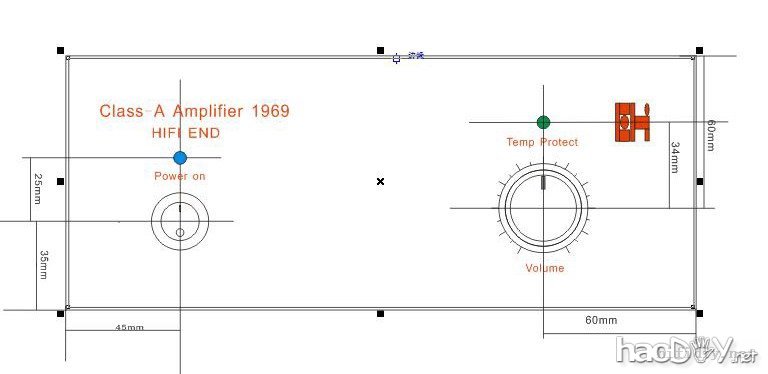

先上一个面板截图,实物为黑底白字。
百元经典小甲1969功放诞生

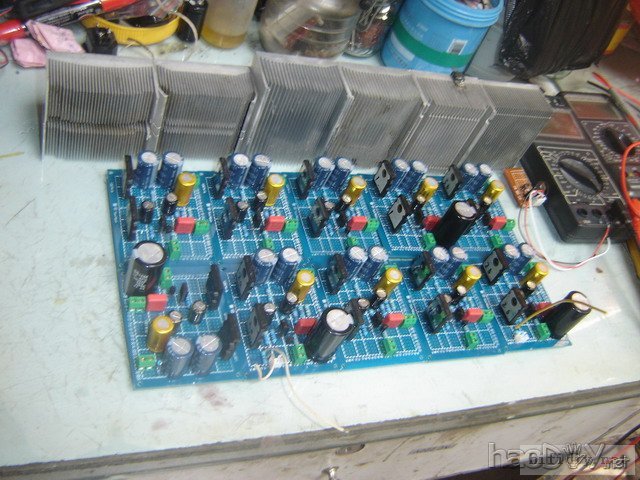

方阵接受检阅,图会不断上,敬请关注。
百元经典小甲1969功放诞生

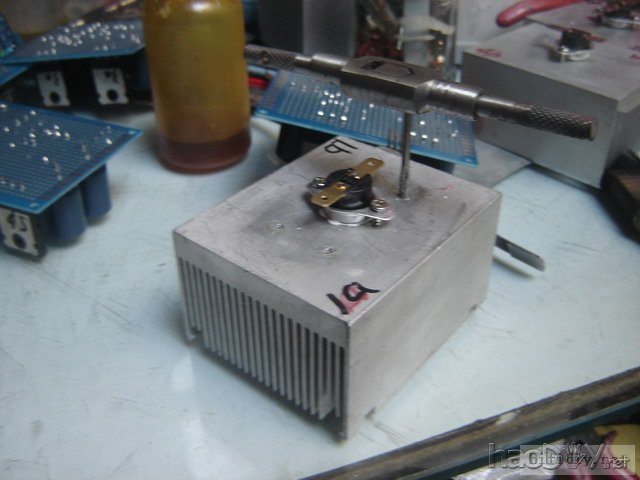

钻孔攻丝,手工活,挺耗时间的。

百元经典小甲1969功放诞生

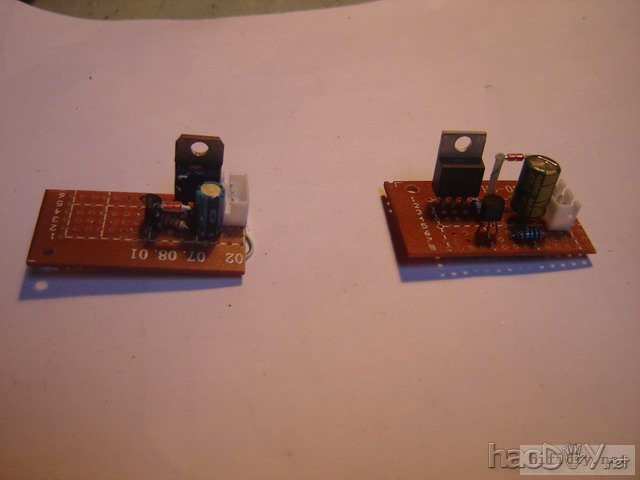

自己设计的恒温调速电路,左边为试验电路,右边为定型洞洞板电路。

百元经典小甲1969功放诞生

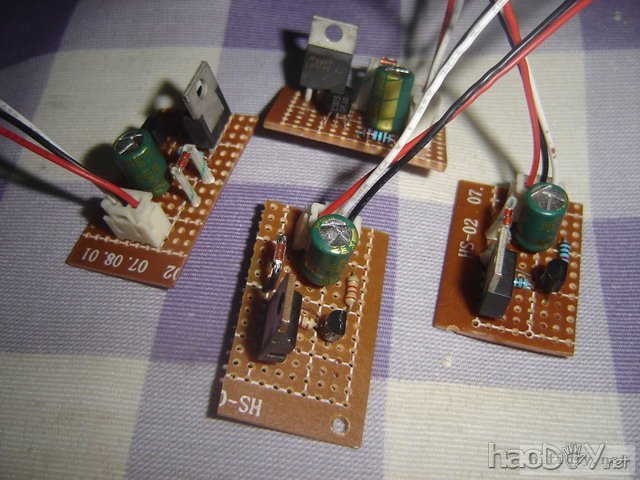

今天下午焊的四个恒温控制板。
百元经典小甲1969功放诞生

昨晚对完工的四块板进行了初步测试,加电出声了。证明没有严重问题。这一步主要是检验短路、电容极性、各管的发热以及主要电压及电流的初测。以确定板没有严重问题。

百元经典小甲1969功放诞生

百元经典小甲1969功放诞生

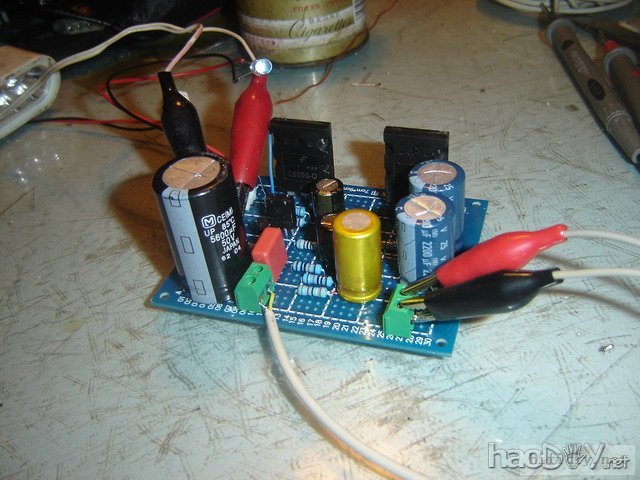

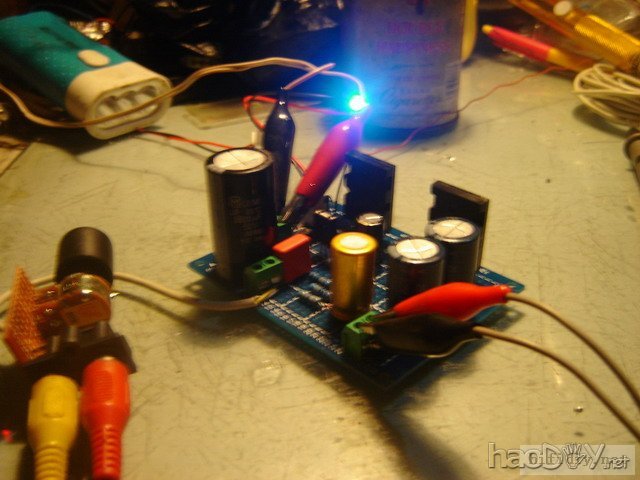

注意到没有,功率管没上散热。放心,现在用的只是一个手机充电器改造的12v电源,功率极小,上电后电压降到5v,证明电流还是挺大的,顺便摸摸功率管的发热情况。这一步检测非常重要,可以排除很多严重故障。

百元经典小甲1969功放诞生

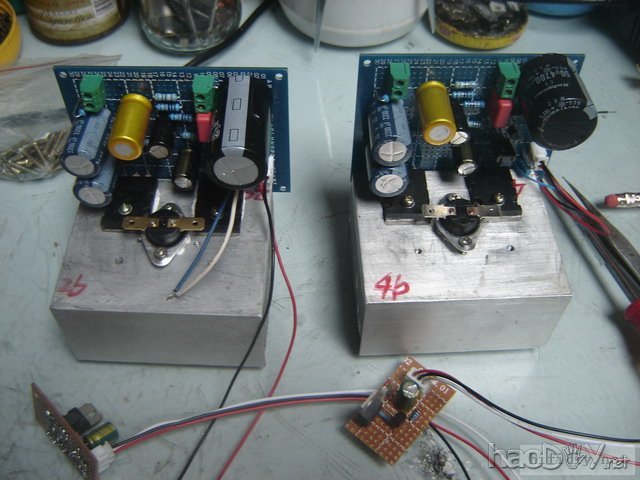

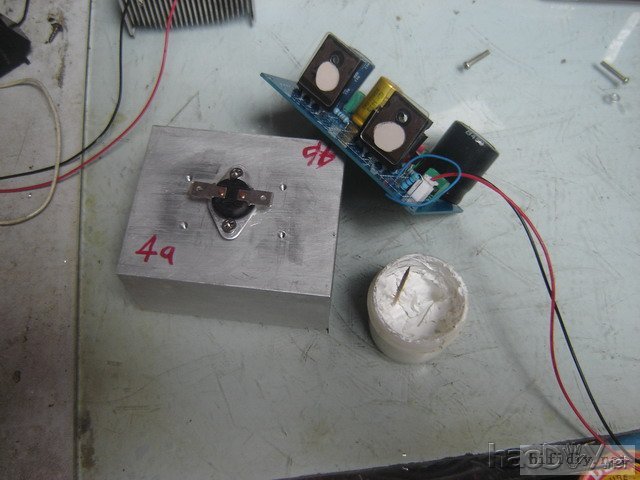

装散热器。
百元经典小甲1969功放诞生

百元经典小甲1969功放诞生

百元经典小甲1969功放诞生

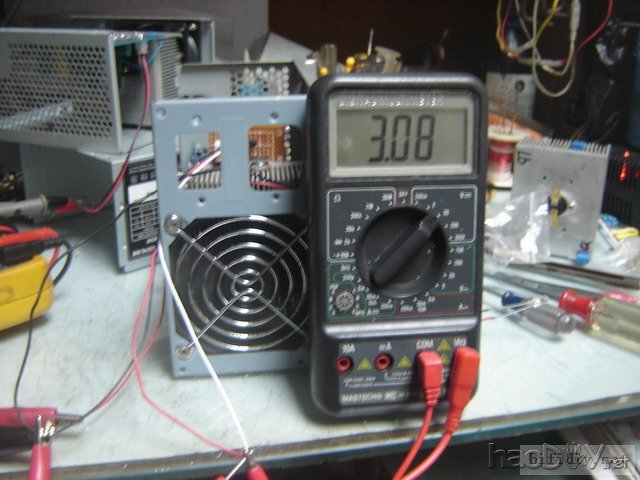

风扇在3v左右开始转动。

百元经典小甲1969功放诞生

百元经典小甲1969功放诞生

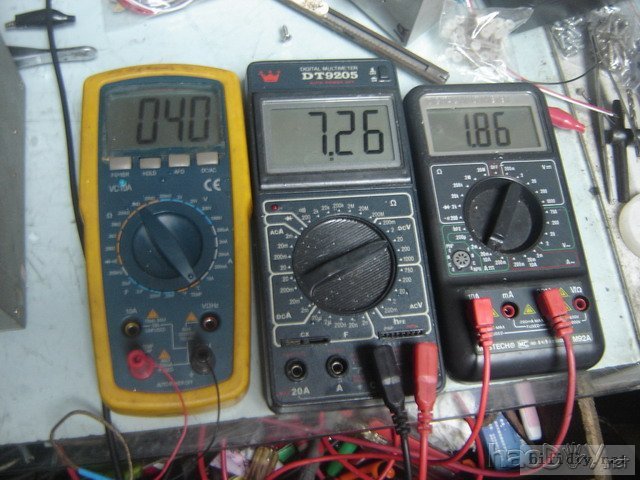

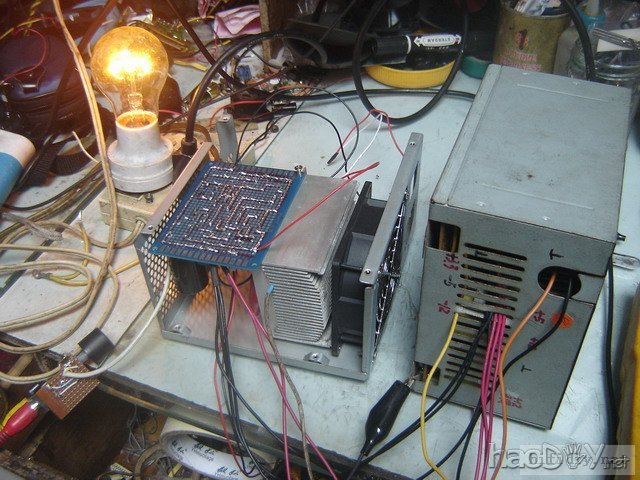

没问题后去掉灯泡,直接上220v交流,这时电源输出17.32v。一定时间后,温度抵达50度,这时调中点和电流。实测如下:左为温度,中为中点电压或风扇电压,右为整机(一个声道)电流。

百元经典小甲1969功放诞生

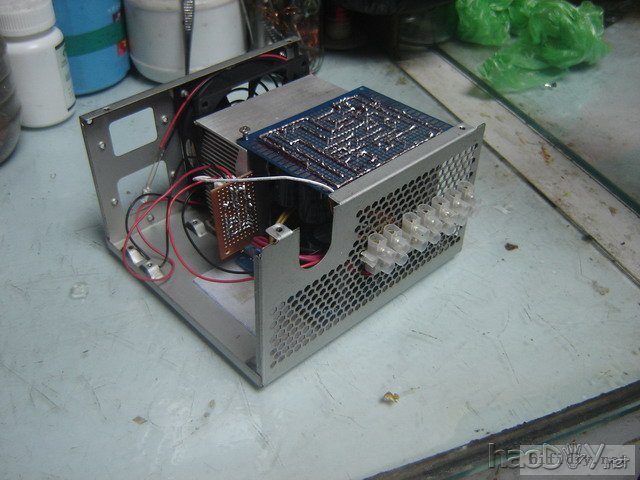

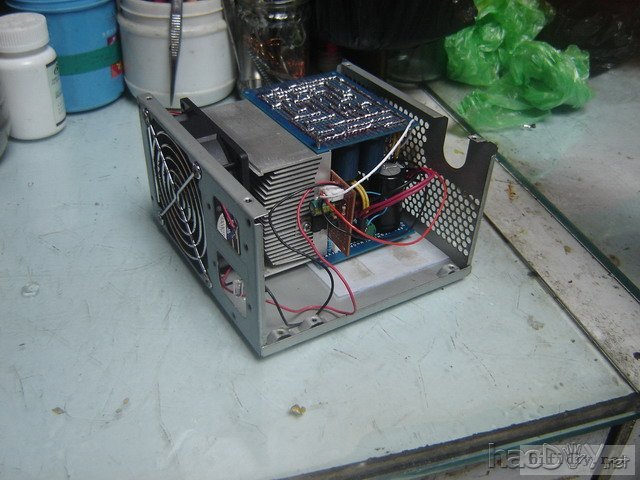

基本完工的1969部分。

百元经典小甲1969功放诞生

百元经典小甲1969功放诞生

调试中发现中点电压基本不用调整,两声道实测数据如下:半小时后:
温度50度,供电电压17.32v,中点8.53v,电流2.35A。有一声道电流达到约3A,为了降到2.35A,R7实调为206欧,用200欧稍小,用220欧稍大,没办法只好用220背一个3.3k,实测为2.35到2.36间跳变,基本平衡。中点也可以调到完全V+/2,但要找到相应的电阻很难,所以没有再调。铁皮箱上下要用双面胶贴绝缘纸,这次是买的白色的绝缘纸。

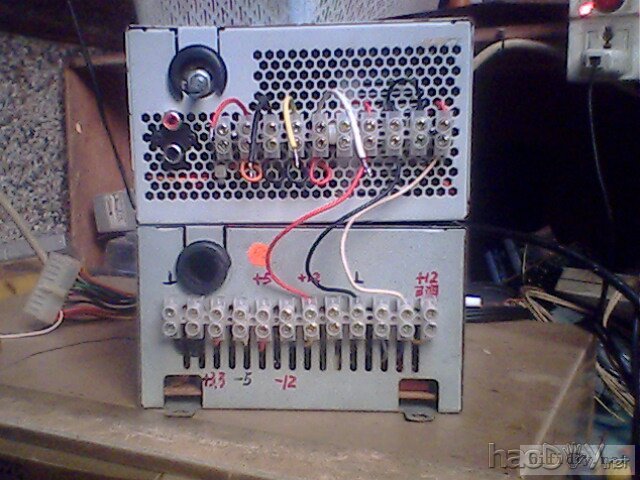

输出端子如下:电源+—,左右输出共4端,还有一个为风扇电压输出,送给电源部分的风扇用。共7个端口。本不想用这个端口的,为了安装和维修的方便,还是决定要了,反正在机箱里面也看不到。

今天下午整理好了第一台,装铁盒后试音3小时,声音比原来廉价元件制作的又上了一个档次,低音比原来的好。第二台正在调试,明天应该能完工。这几天海口天天下雨,机箱丝印还没好,可能还要一两天。机箱好了先装两台整机,把外观亮出来,剩下的三台会很快的,该走的弯路都走过了,顺序会比较清晰,估计最快一天能出一台。改电源要用不少时间洞洞板跑线也要用不少时间,太原始了。 (责任编辑:admin)
