百元经典小甲1969功放诞生(3)

时间:2012-09-21 16:47来源:hifidiy.net论坛 作者:chenenhua 点击:
这几天太忙,没时间上网,今天机箱已到位,先上几张图,还没安装完,晚上照的,效果不是太好。 已经装好了两台,效果非常好,再上几张图。 202# zhu118 里面的线并不复杂,但要想排得很规矩又点难度。现在温度调到6

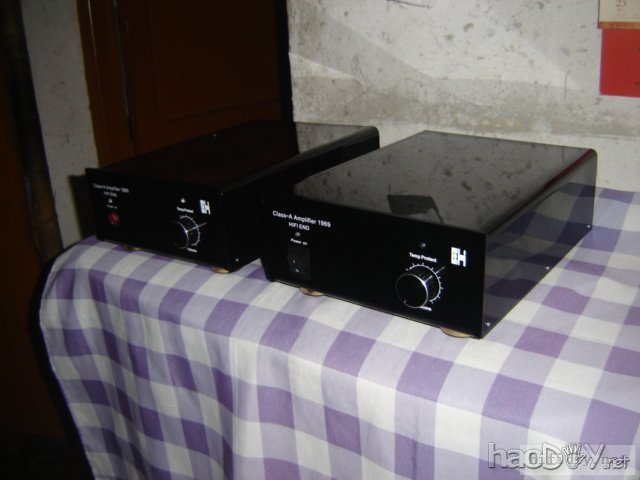

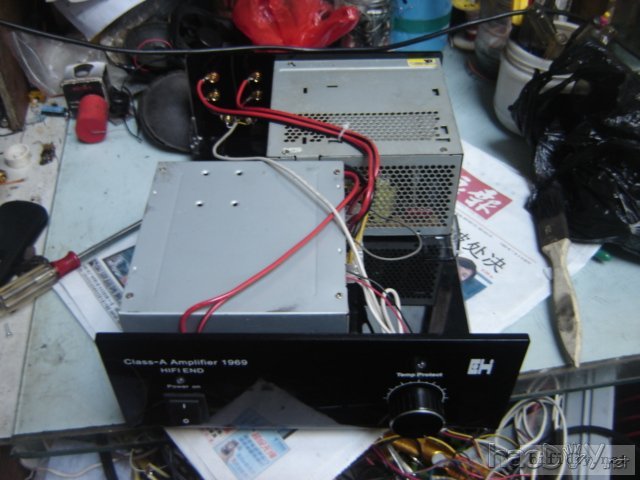

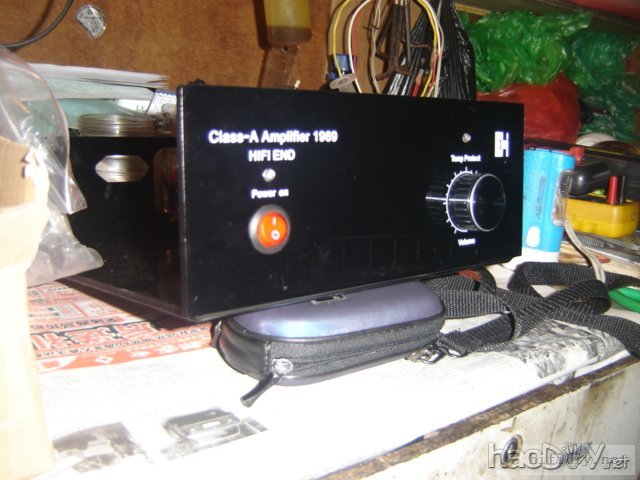

这几天太忙,没时间上网,今天机箱已到位,先上几张图,还没安装完,晚上照的,效果不是太好。

百元经典小甲1969功放诞生



百元经典小甲1969功放诞生

百元经典小甲1969功放诞生

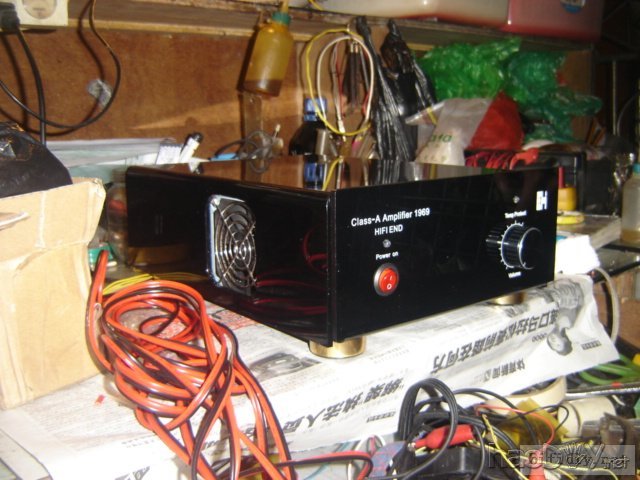

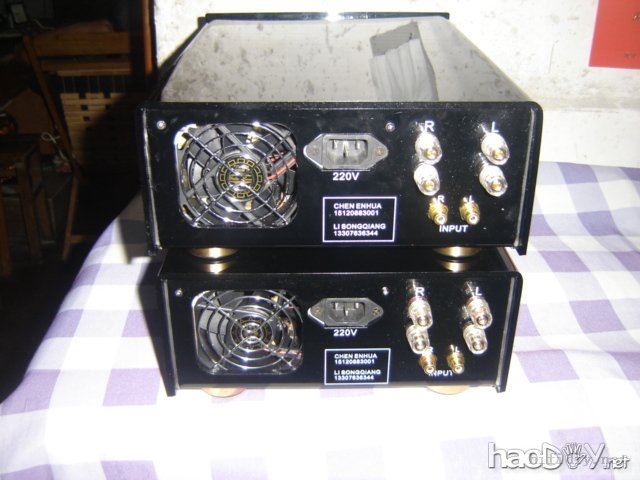

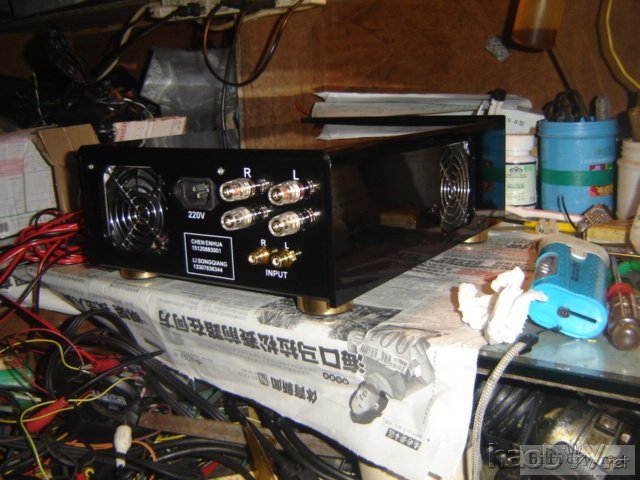

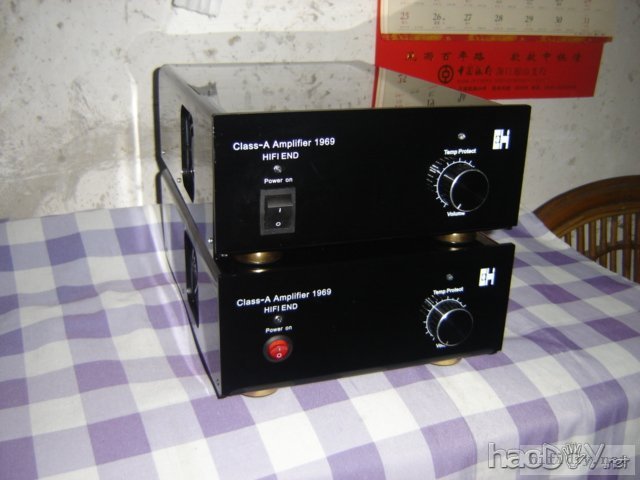

已经装好了两台,效果非常好,再上几张图。
百元经典小甲1969功放诞生

百元经典小甲1969功放诞生

百元经典小甲1969功放诞生

202# zhu118
里面的线并不复杂,但要想排得很规矩又点难度。现在温度调到60度,风扇电压在10v以下,噪音不大,没在安静的环境下试过,如果对风噪很敏感,可把温度调到65度,几乎就听不到了。
百元经典小甲1969功放诞生

241# andiy
两个声道共2.4A电流。昨晚接8寸两分频落地箱烧了12个小时,主要检验电源的可靠性。放了一曲 管弦樂樂曲:《協奏曲一號》
,说实在的效果真好,功率也足,我把门窗全部关上,都不敢开到最大(是白天不是晚上),动态超出我的想象,高音细腻,不毛不糙,收的很好,原以为低音可能不足,用一只超低箱助阵,可音量稍加一点就感觉低频过了,还是不加的好,放迪高音乐时要稍加一点超低。现在终于明白了迪高其实是低频严重失真的音乐,其低频比碟里录制的至少高了3--6分贝才造出了那种震撼的节奏。

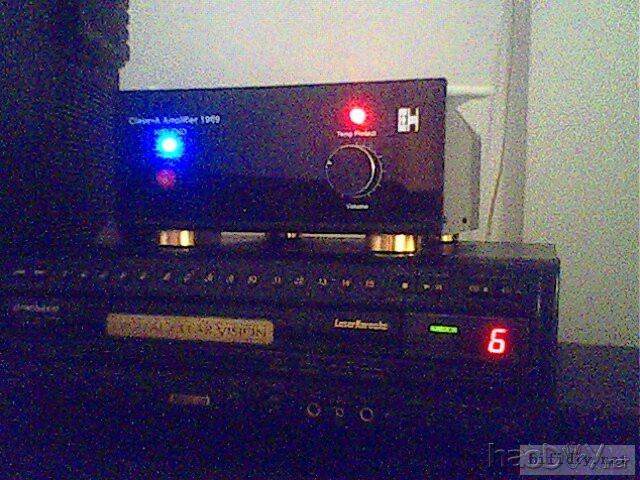

功放和碟机。电源指示灯太亮了,是17V供电时的限流电阻,还没来得及换。
百元经典小甲1969功放诞生

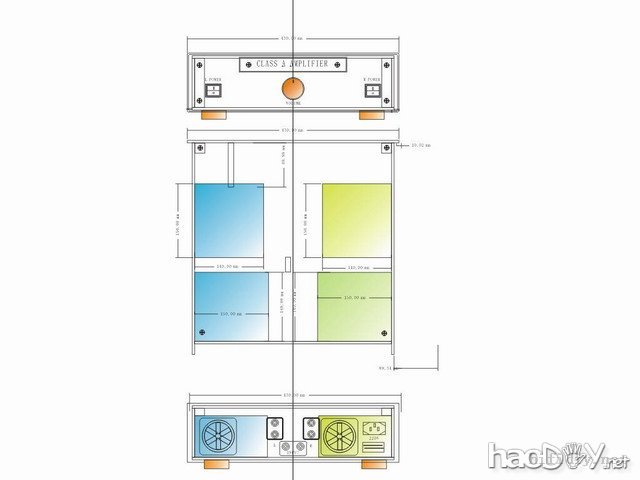

初步的设计图
百元经典小甲1969功放诞生

前天,50v3.2A(两声道)整机试机成功,每声道调到1.6A电流,功率增加很多,昨天和今天去朋友处试机,一次是带仿JBL15吋两分频箱,声音非常清晰层次分明,低音极富弹性,高音清晰悦耳,朋友不信就拿他最好的一台进口功放来对比,结果低高音都没法相比,第二次是带JBL原装12吋两分频监听箱,声音一样动听,朋友把他的专业功放拿来对比,结果是低音混作一团,高音失真严重,再次败下阵来。说实话,带15吋箱时的效果最理想,感觉像有超低箱的效果,音量只要开到一半就可满足家用,开到最大在家里是绝对不可以的。我问朋友功率如何,他说家用已足够,我问还需要加大吗?答没有任何必要。因此我决定我的第一款1969在此定型,不再增加电压,但电流可以加大到4A,关键看电源能否顶得住。新款的功放功率应是现在的两倍,把现在两声道的功率合并为一个声道的功率,不失真功率大约在80-120瓦左右,具体要看做出来后的实际功率。希望朋友提供1969功率的计算公式,以便自己核算,最近太忙,可能三天上一次网都不能保证,要到这月月底才能轻松一点。



百元经典小甲1969功放诞生
镀金板经典hood 1969发烧级hifi小甲纯甲类功放板diy散件套件成品
¥28.50

(责任编辑:admin)
