TDA1521功放老片新做(2)_haoDIY_音响电子电脑科技DIY小制作发明

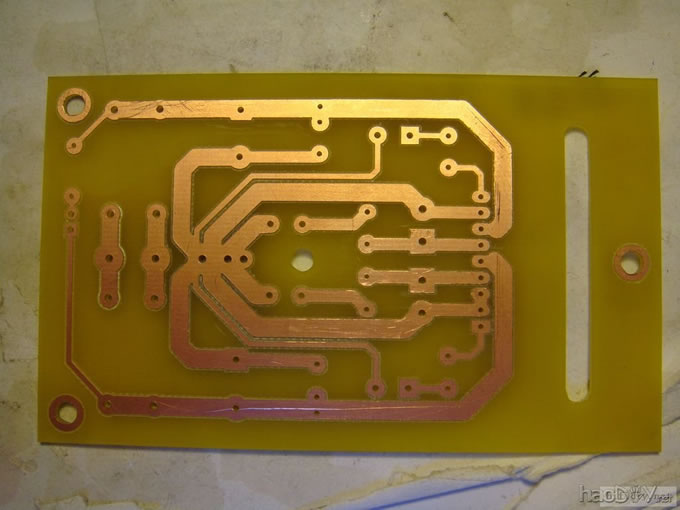

撕完了是不是很爽啊

先别急着焊原件，还有好多事要做呢。

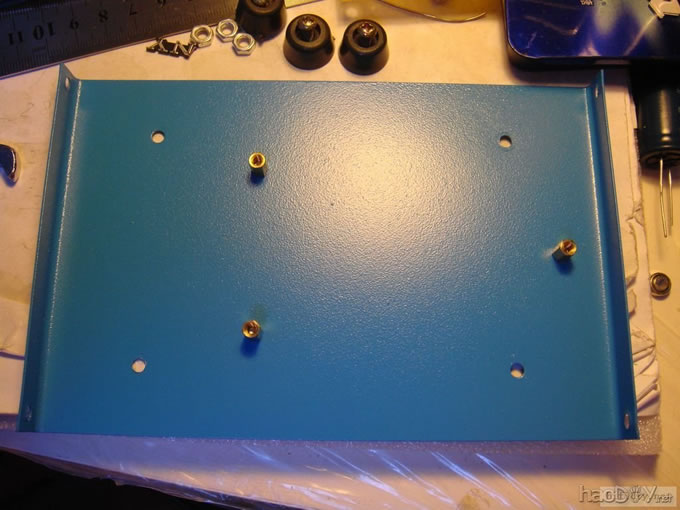

把PCB放在机箱底部，先把机箱上固定孔位置画好，开孔，装铜脚
TDA1521功放老片新做

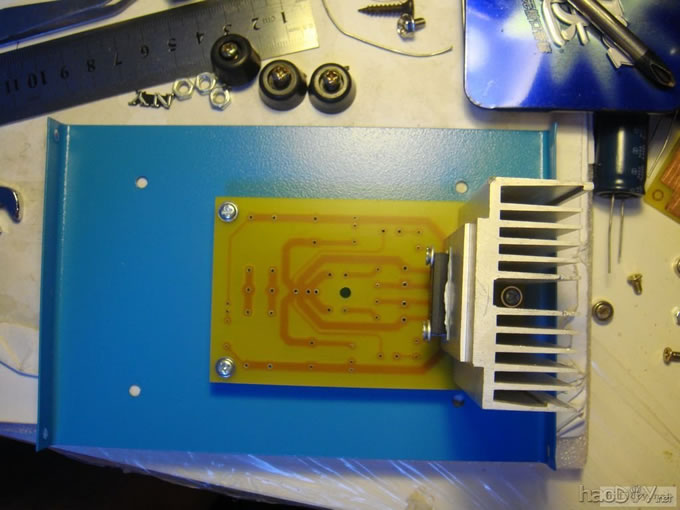

把板子放在里面比划一下，还真像那么回事

TDA1521功放老片新做

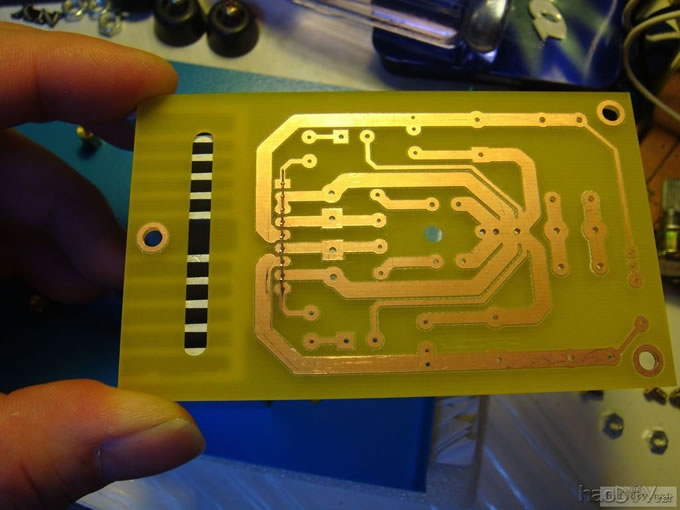

这条槽是我特别设计的，是为了方便固定散热器，在后面可以看到散热器的固定方式
TDA1521功放老片新做

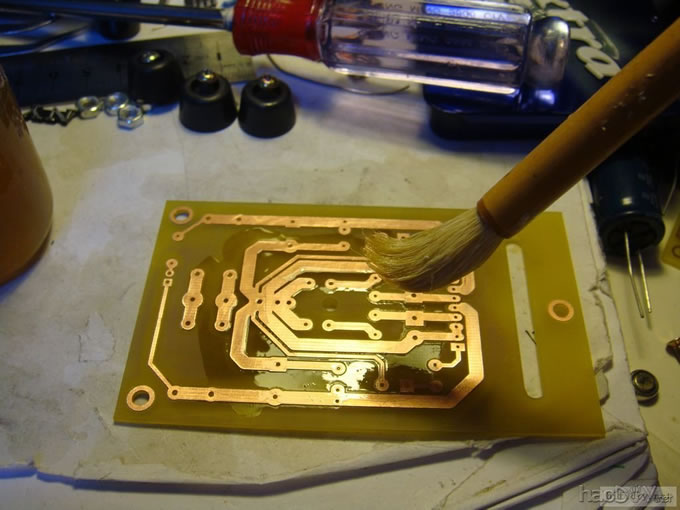

好了，现在才是真正的电路DIY了，用细砂纸把PCB表面打磨一遍，主要是磨掉氧化层，然后在铜箔面涂一层薄薄的酒精松香，起到助焊和防线路氧化的作用
TDA1521功放老片新做

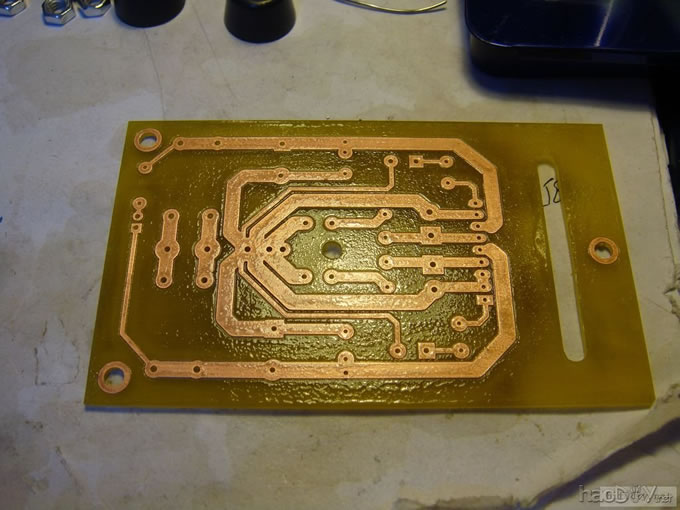

等干了以后就可以动手焊接原件了，20分钟搞定
TDA1521功放老片新做

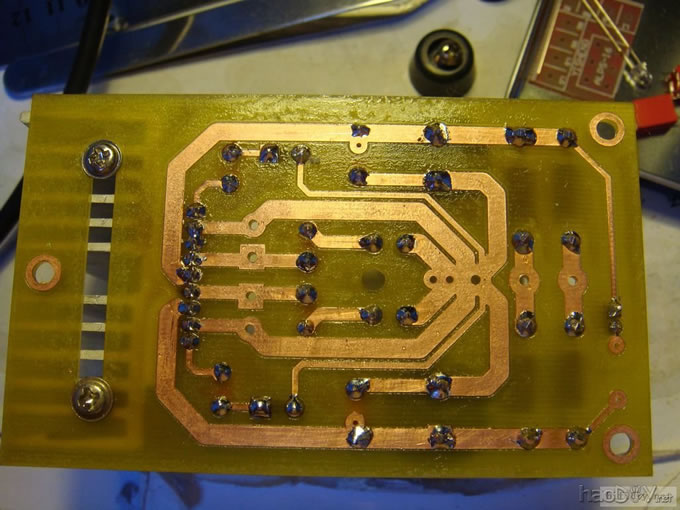

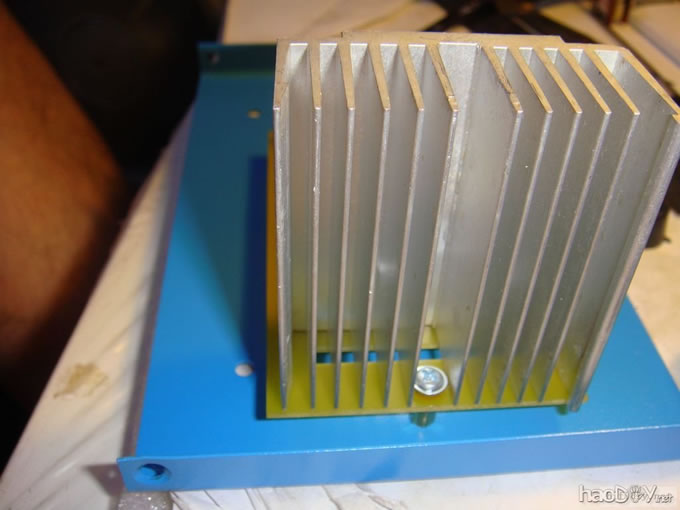

反面能看到如何固定散热器，开一整条槽一是为了安装螺丝的方便，二呢有利于梳妆散热器的空气流通。
TDA1521功放老片新做
