仿Pass老头的ZEN甲类耳放(2)

时间:2013-02-23 11:29来源:www.ndiy.cn 作者:6sn7 点击: 次
（2）电源电路 手写，不够漂亮，各位看官将就看吧。^_^ 半波整流使用了两个拆机的飞利浦BYM26玻璃纯化高速整流管,两端均并联104小电容；滤波使用两只思碧767D系列的3900uf；稳压使用LT1083的标准电路 （这里提一提

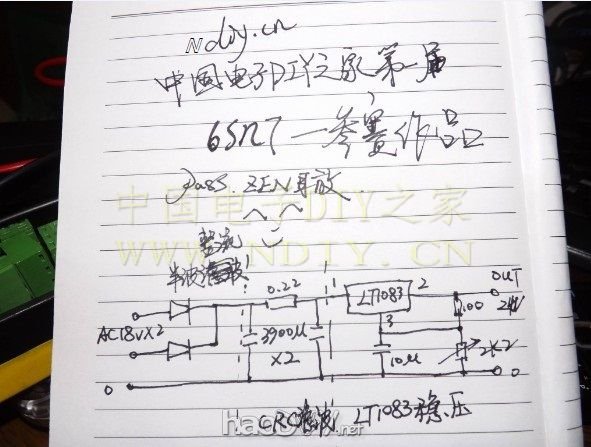

（2）电源电路
   手写，不够漂亮，各位看官将就看吧。^_^
仿Pass老头的ZEN甲类耳放

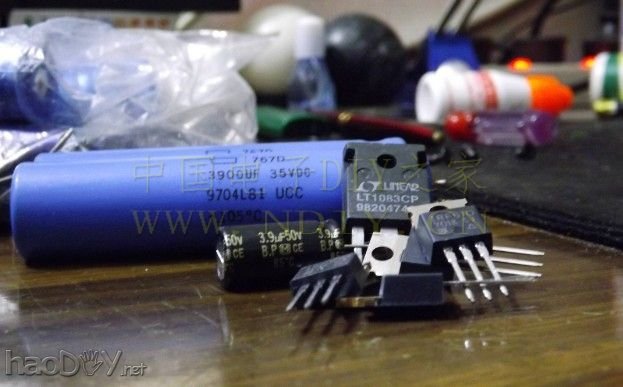

   半波整流使用了两个拆机的飞利浦BYM26玻璃纯化高速整流管,两端均并联104小电容；滤波使用两只思碧767D系列的3900uf；稳压使用LT1083的标准电路（这里提一提：前级和耳放电源使用稳压对降低噪音非常有利）。

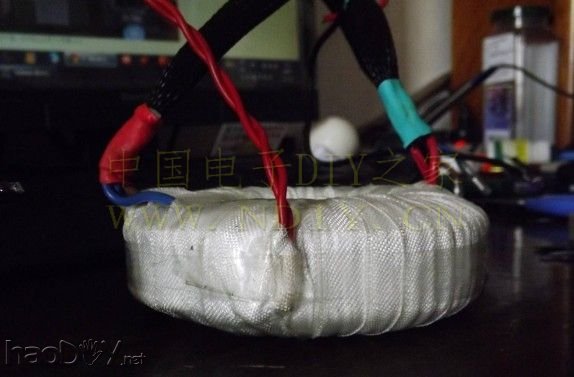

使用的环牛：100W双18v，三线输出，加绕一组10v供保护板使用（其实本电路不需要保护板的，电容隔离直流输出啦）。外层绕一层焊机用的玻璃丝布带做保护。
仿Pass老头的ZEN甲类耳放

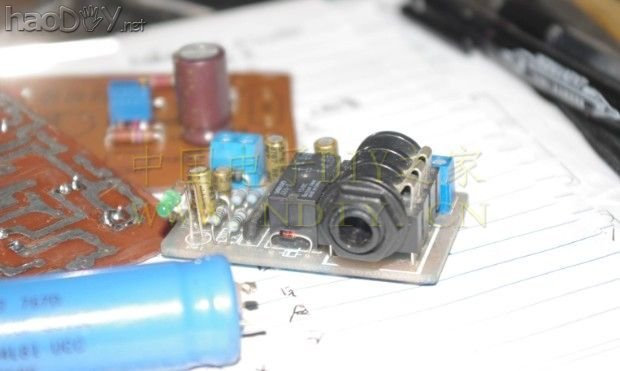

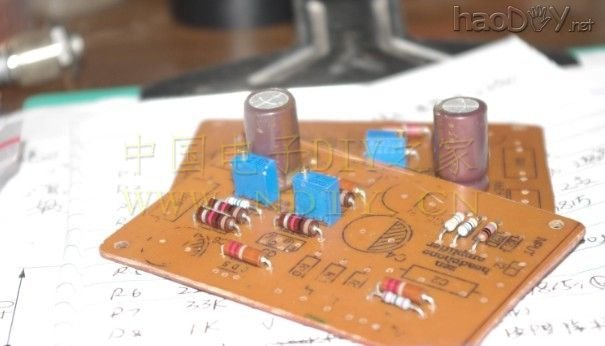

（3）实物图
仿Pass老头的ZEN甲类耳放
仿Pass老头的ZEN甲类耳放
仿Pass老头的ZEN甲类耳放
仿Pass老头的ZEN甲类耳放
（4）组装过程

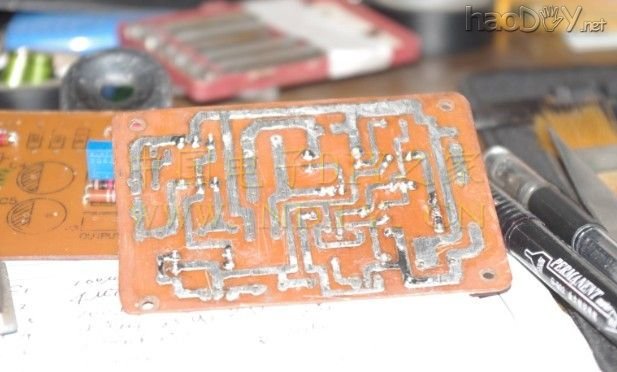

   手工刻的电源板，不错吧！
