纯甲类前置前级放大器

时间:2012-08-23 16:19来源:未知 作者:admin 点击:
如今,市售的前置放大器几乎是清一色地采用现成运放。这样虽然设计简单、容易制作,但若要设计成甲类放大,则由于静态电流大,很难找到合适的运放。因此,许多追求靓声的发烧友仍然喜欢用分立元件来制作前放。本文介绍的电路就是一例。 本前放采用全对称电路
如今,市售的前置放大器几乎是清一色地采用现成运放。这样虽然设计简单、容易制作,但若要设计成甲类放大,则由于静态电流大,很难找到合适的运放。因此,许多追求靓声的发烧友仍然喜欢用分立元件来制作前放。本文介绍的电路就是一例。

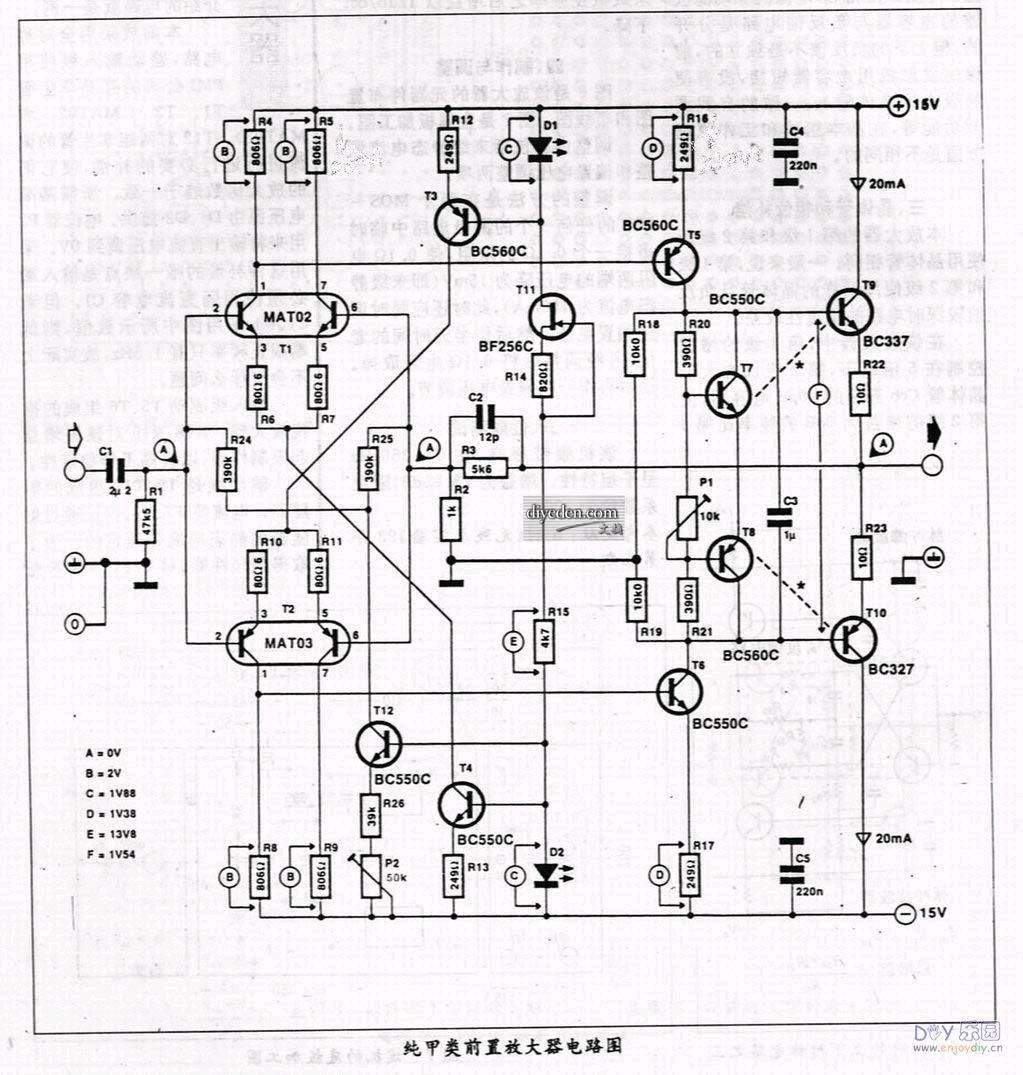

纯甲类前置前级放大器




    本前放采用全对称电路,差动输入级使用PMI公司的互补孪生管T1、T2(MAT02和MAT03)。T12对两组孪生管的偏流进行必要的补偿,便它们的放大倍数趋于一致。所需基准电压源由D1、D2提供。电位器P2用来将输出直流电压调到0V。采用这种补偿的唯一缺点是输入端必须使用隔直流电容C1。但若C1、R1采用图中所示数值,则低端截止频率只有1.5Hz,故实际上不会有什么问题。
    输入级驱动T5、T6组成的推挽放大器。R18、R19对该级增益起限制作用,以提高工作稳定性。
    输出级是T9、T10组成的射随器。电流源T7、T8保证通过射随器的静态电流是恒定的。为丁取得最佳性能,对T7、T10的管壳平面侧应涂以适量导热油膏,然后分别将T7-T9和T8-T10面对面地捆在一起,使它们的温度变化趋于一致。也可以用铜夹把它们分别夹在一起,但这并非绝对必要。
    用P1将T9,T10的静态电流调到20mA。此电流的数值可通过测量R22、R23的压降换算出来。
    电容C2起改善频响和抑制过冲的作用,它使带宽减小到2.4MHz,但这对音频放大来说是足够的了。
    为了保证反馈正常,对输入端、输出端、R1、R2、R18、R19及电流接地线应采用一点接地。
    为使性能最佳,所有管子均应工作在甲类。因此,整个前放的静态电流较大,约为40mA。
    本前放的实测结果如下(Ub=±15V;在1Ω负载下输出1Vrms时):
    增益:16 dB
    输人灵敏度:150mV
    转换速率:200V/us
    信噪比:100dB(不计权)
