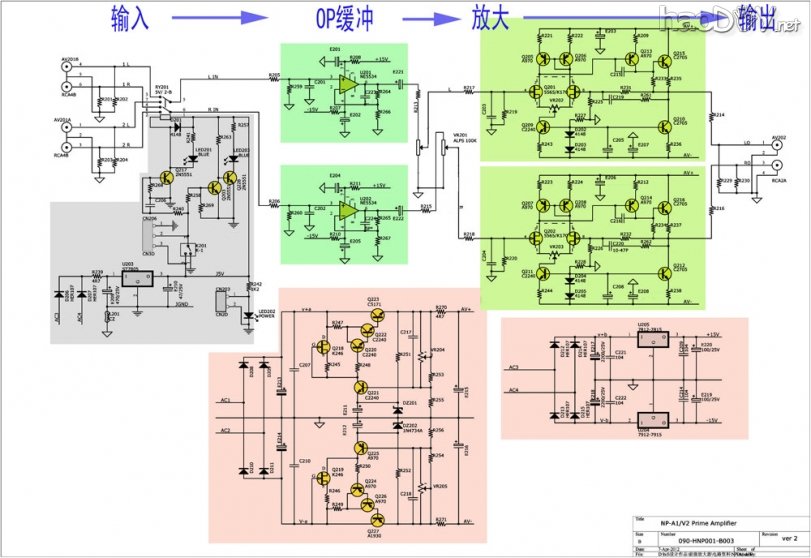

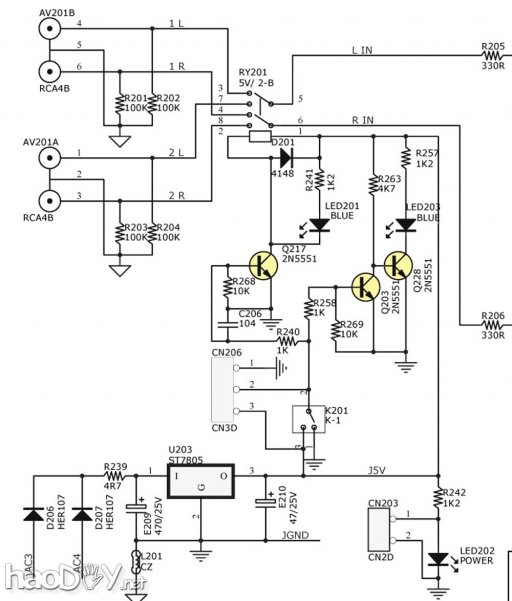

 前言 制作这份前级，大约花了半年的业余时间，这并不是因为制作难度大，而是大部分时间花在反复测试调声上，选零件、调整工作点、测试、听音、再换件、再测试、再听，反反复复，折腾就当做工作减压吧。 现在写完这篇文章，并不代表示这份前级制作的终结，感觉还有很多想法要花时间慢慢地再去尝试。现在，暂且做一个小结，说说过去了的折腾过程。 以下文章编排顺序，也是我个人整个前级的制作过程，归纳为四个步骤：原理图的确定与分析理解、制作调试、测试检查、进一步折腾计划。搞过质量认证体系的一定会熟悉PDCA。 文章目录： 一、电路原理、简单分析、理解 二、制作过程 三、测试与调声 四、进一步折腾谋划 一、电路原理、简单分析理解： 1、整机原理图（本图为原设计者拥有，上彩色后有处删除无关部分以增加可阅读性）  （整机原理图） 2、音源输入选择：只设置两路，简单够用，通过开关K1高、低电平控制Q217、Q203、Q238来实现继电器通、断开。开关K只有小电流经过，保护长期工作寿命。整机只设置两路音源，如CD与DAC音源对比，切换即可。  （切换部分电路） 2、OP缓冲：增益为1。本级为单独一组供电，采用三端稳压管7815和7915后得到±15V。 (责任编辑：admin) |
