仿“高文Goldmund”前级安装

时间:2012-09-24 17:29来源:hifidiy.net论坛 作者:diy搞搞者 点击:
在经历两个月时间安装和调试,仿高文的板子是魏兄的,但个人喜欢比较完美点,所以在每部份的零件都在选择,当然,自已的银包也快清空了零件部分解说一下. 首先开关电源是本论坛的,秒数已调回4秒启动,在两个100W特定的变压器下面输出四线的55V作为输出电压(
在经历两个月时间安装和调试,仿高文的板子是魏兄的,但个人喜欢比较完美点,所以在每部份的零件都在选择,当然,自已的银包也快清空了零件部分解说一下.
         首先开关电源是本论坛的,秒数已调回4秒启动,在两个100W特定的变压器下面输出四线的55V作为输出电压(这牛自已也花了工夫,不知有谁看得出在那里?)
稳定电源的滤波电容是购于台湾DIYZONE,(这里要说明一下,这四个RIRA100V 3300UF电解是写住中国产的)我收到货时,差点晕倒,为什么是MADA IN CHINA的,但手感很好,很重要,非一般的电解。
         前级所用的电阻是RA电阻和HOLCO(因有几个阻值RA是没有的)呵呵。。。。自已手工买了20个金封运放散热片,选了一些好夹的,把管子一对一对甘夹起来,(事实上用来散热,但。。感觉上是看来YY的,嘻嘻。。不过也有散热作用的)。
        输出电容用了普通品的MCP电容,4。7UF和0。1并联(在低下)。自问自已没钱买得起那些贵的MCP电容,呵呵。。银包问题,有机会都想试一下,但试听了感觉上,已经很出色。还有就是孪生管是用2N5566(同编号)这里要多谢一下笨笨猫。呵`~~,最可惜的就是,没人能仿高文前级的机箱出来,比较可惜。希望大家继续努力!
        说说听感吧,不知道大家对这高文前级怎样讲法,个人觉得总体声音还是不错的,高中低频,都很好,网上有人说可以值5000元的前级,但在这里我直话直说,5000元的前级可能会比这个好,也可能会不够这个好(这里指这个仿高文前级的线路,不是指我台,大家不要误解了,呵。。。)正所谓大家听感不同,无法说解了!!靠自已的耳朵去收货了。

二话不说,上个图大家看看

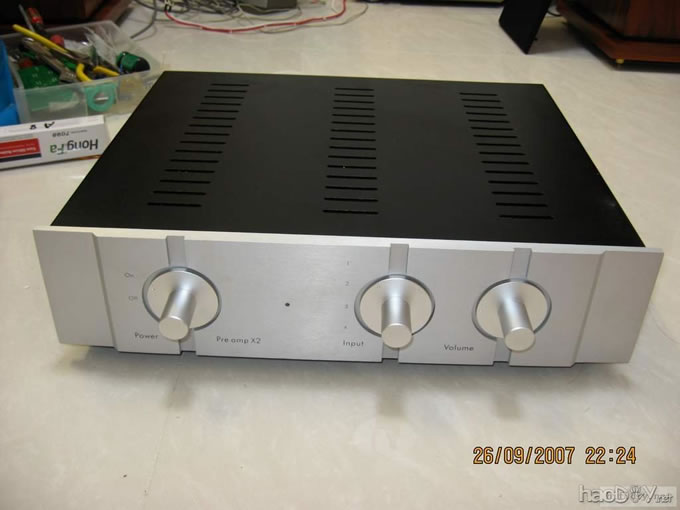

成品机

仿“高文Goldmund”前级安装

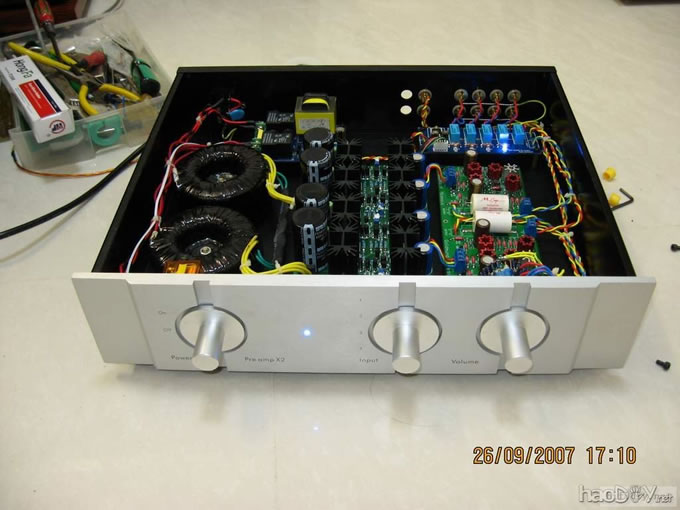

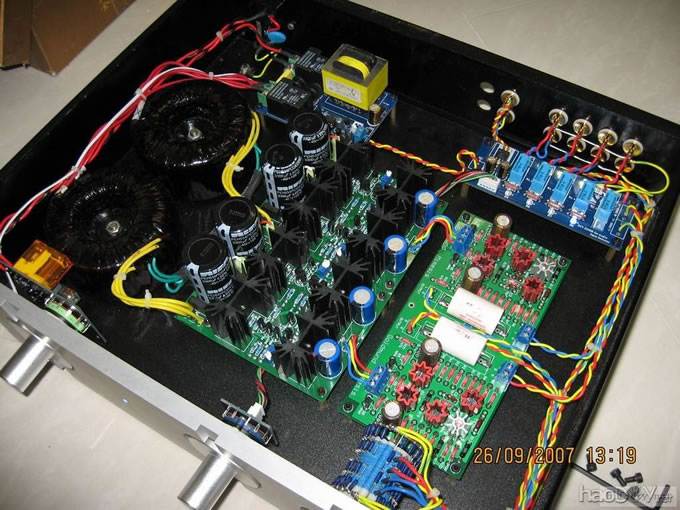

内图

仿“高文Goldmund”前级安装

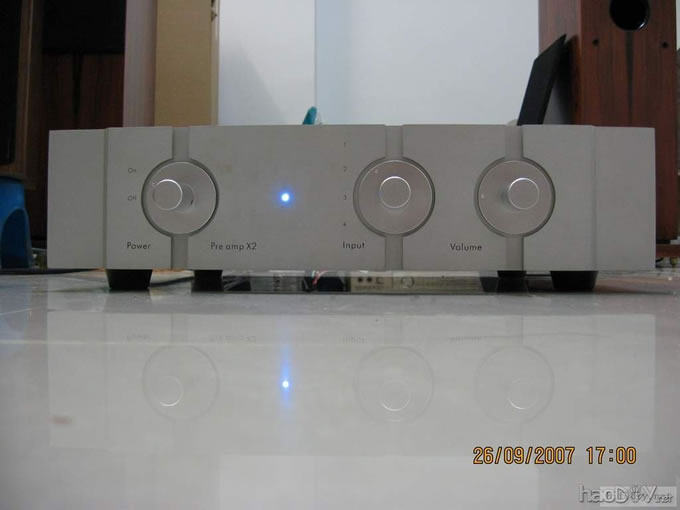

正面

仿“高文Goldmund”前级安装





内图

仿“高文Goldmund”前级安装

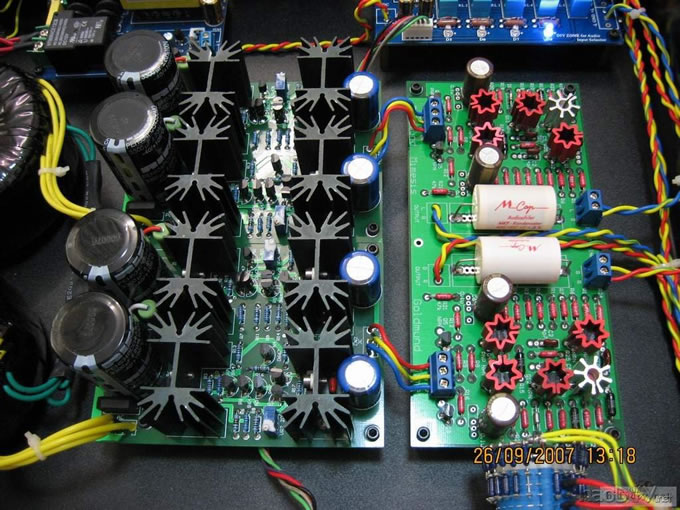

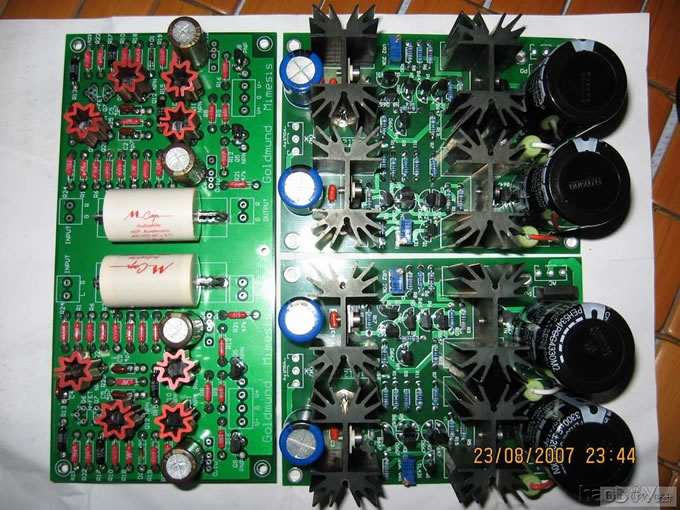

电源部分和前级部分

仿“高文Goldmund”前级安装

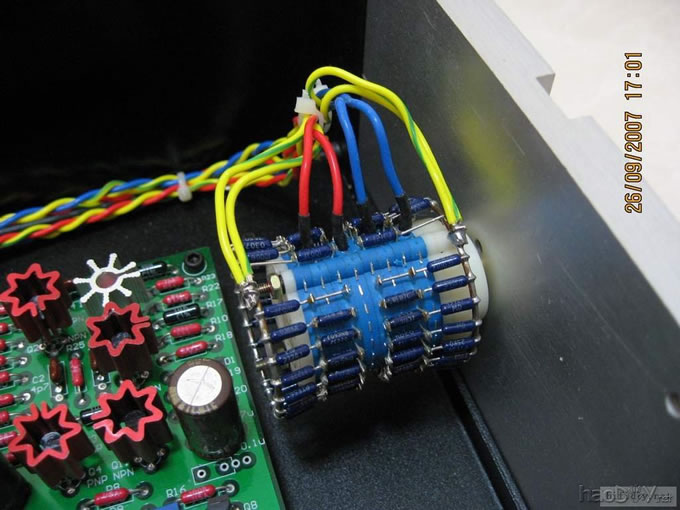

电位器

仿“高文Goldmund”前级安装

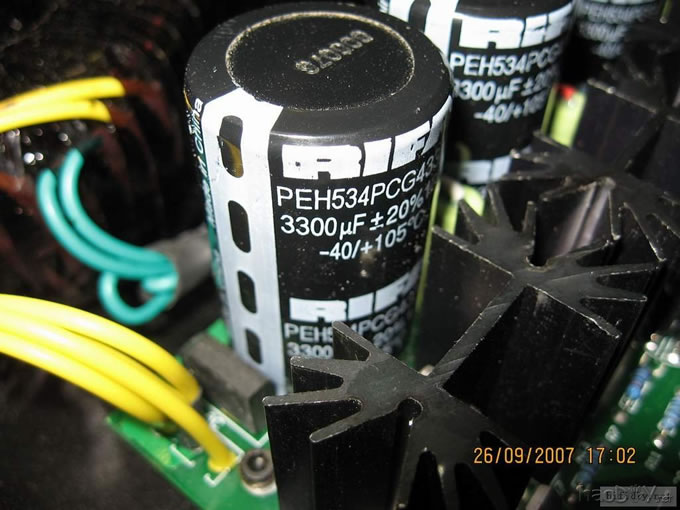

RIRA滤波电解

仿“高文Goldmund”前级安装

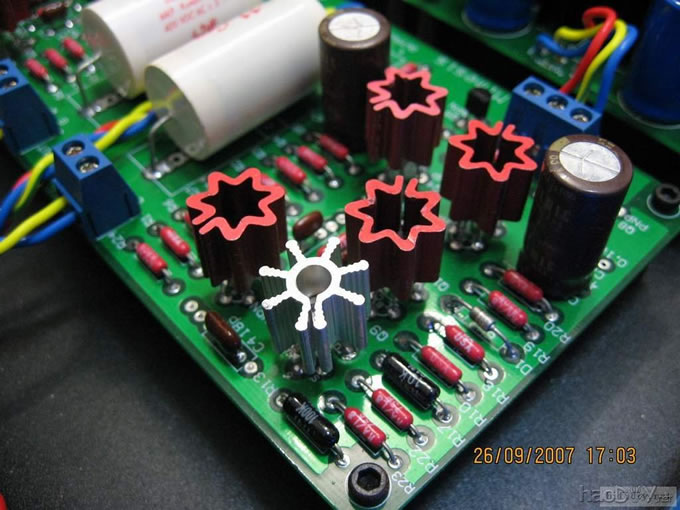

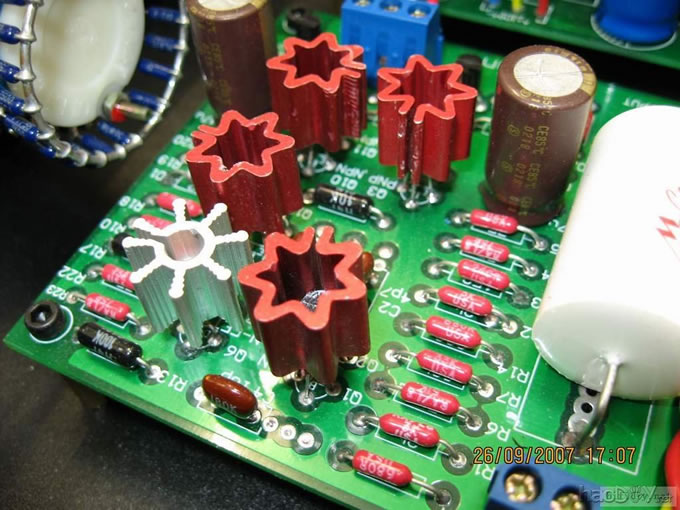

YY的散热器

仿“高文Goldmund”前级安装

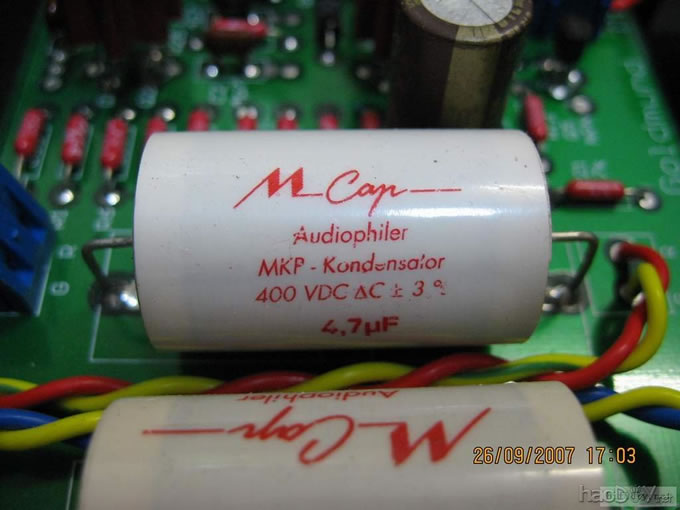

MCP无极电解

仿“高文Goldmund”前级安装





仿“高文Goldmund”前级安装

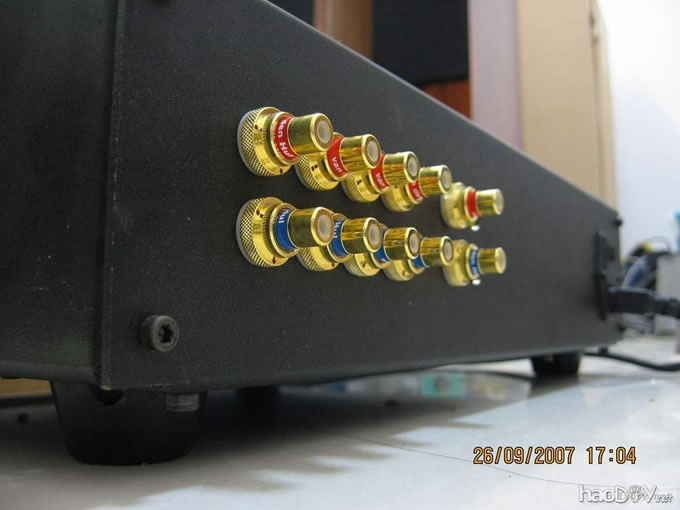

大家都识的RCA端子

仿“高文Goldmund”前级安装

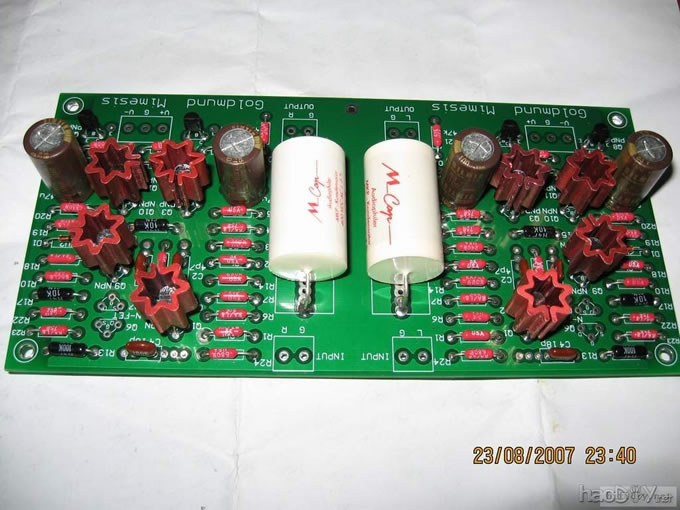

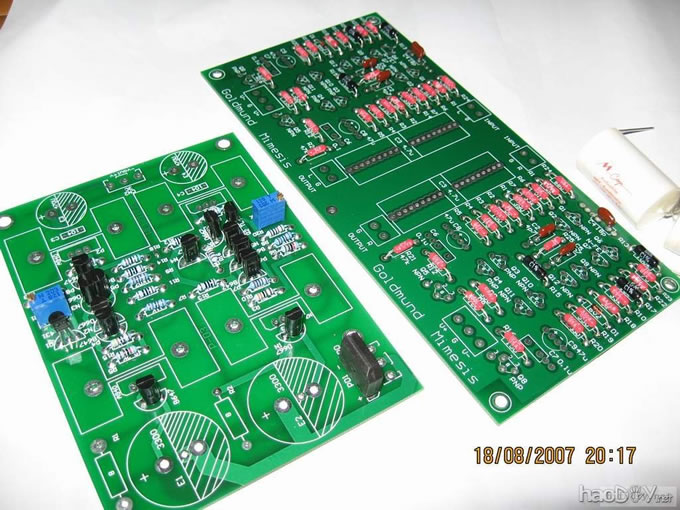

过程上些图吧

仿“高文Goldmund”前级安装

仿“高文Goldmund”前级安装

仿“高文Goldmund”前级安装
