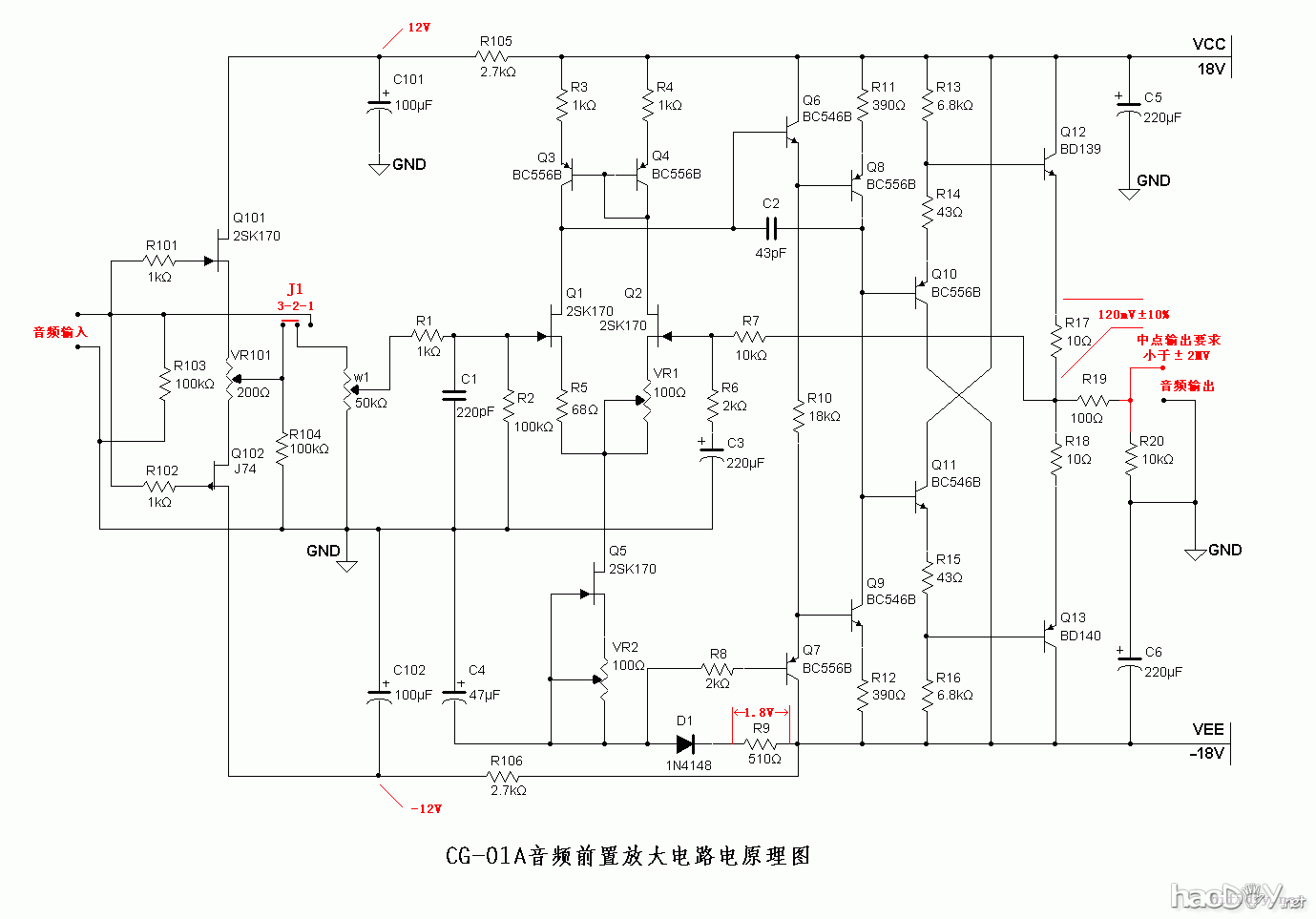

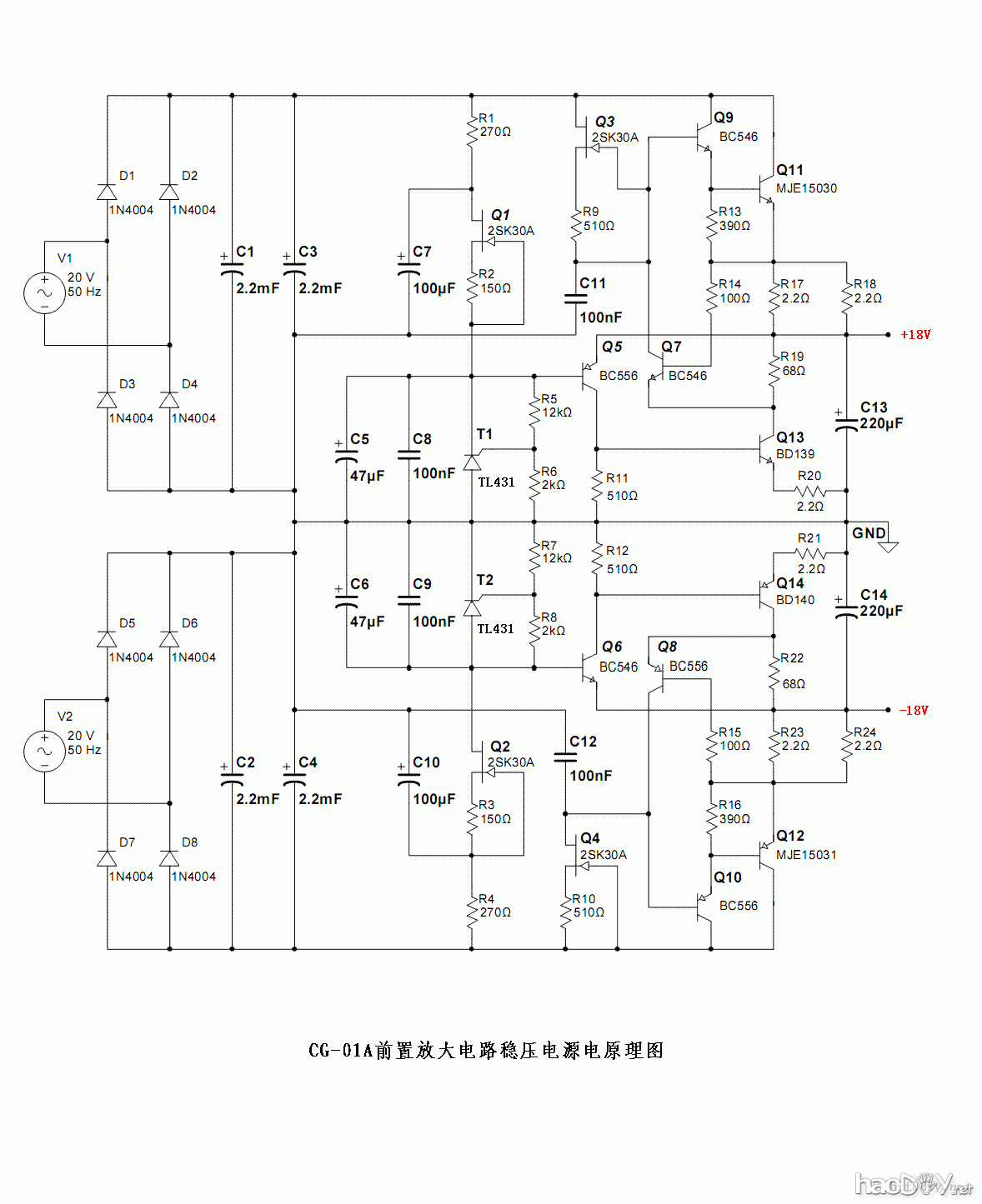

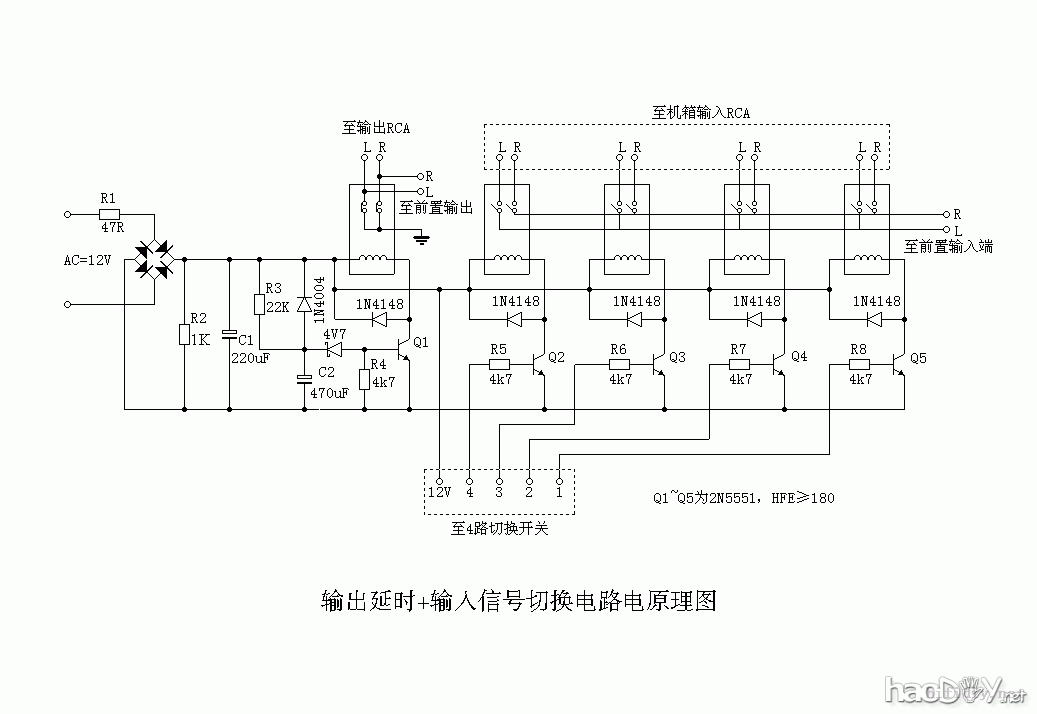

凭着执着与自信，为自己的锁定的目标而折腾，一路颠簸的走来，从平庸到超越，最终愿望达成！ 以下要向大家介绍的是我在论坛交上的第三份作业，坛友们为她起名的“CG-01A前置放大器”， 我希望能赶在“2010年DIY大赛”收班前完成，同时也希望能通过制作介绍与大家分享这一份成功的喜悦。 全文分为： 一、电路简介： 1、增益放大电路部分； 2、稳压供电电源部分； 3、信号输出延时及信道切换电路部分 二、线路板制作及样张 主线路板布线特点。 保护切换电路 三、电路装配及调试要点 四、整机自我评价。 一、电路简介： （注：以下电路为作者原创，未经允许，不得擅自作商业应用，如需转载请注明出处） 1、放大电路（见图）  从电路图中可见，这是一款低电压供电的前级放大电路，由于使用低电压供电，可以在晶体管有限的功率耗散能力区域内选择最佳工作点，在有效抑制热噪声的同时，将音色调节到最佳效果，低电压供电前级最大特点就是不容易产生高阻尼下的“石机”音效，经优化电压放大级在低电压供电下同样具有高压供电（前级）电路良好的瞬态。这款前级纯直流耦合，降低电容带来的相移，有效提高了保真度。 音频放大电路部分是由Q101\Q102场效应管组成的输入缓冲和主放大两部分组成，其主放大部分由单差分放大输入，放大部分继承了CG50、CG100功放放大部分的特色，结合钻石缓冲电路作输出部分。按一贯的设计风格，在晶体管选用时尽量采用欧系机器常用的，且市面流通的产品型号。在电路设计中，巧妙的应用了Q1\Q2源极恒流源，利用D1\R9分压取样作Q7的集电结偏置，在改变Q1\Q2的电流时使Q6Vcb与Q7Vcb两管电压一致，从而大大提高了电路的稳定性，从实际应用中恒流源电流从1~8MA变化时，中点输出变化小于2MV，诸位可以把电路分段分析，从差分负载恒流源开始到输出缓冲级都可以说得上利用了级联管的P-N结的温漂特性关系相互补偿，获得较高的热稳定性。也就是整个电路架构稳定的基础。 2、稳压电源（见下图）  以上电路是由基准电源和恒流输出的射极跟随器两部分组成，是一组可塑性很强的电源，既可以通过改变恒流取样电阻的参数使其恒流输出能力可从600MA~80MA之间可调（详细的配置方式在统调中介绍），按工作状态习惯区分，可说是从B类到A类。由于前级放大是音频前端放大，与应用电源的质量关系重大，要想控制好抑制好电源纹波输出，这电源已经多次改良和完善，电路结构显得“庞大”了些。 3、信号输出延时及信号输入切换电路（见下图）  输出延时电路及信号输入切换电路属常见电路。输出延时电路的接合时间可通过改变C2或R3的参数大小控制。并接在R3上的1N4004是C2的泻放电二极管，利用其单向导通特性，在电路断电后C2上的电荷通过D2正向导通回流到电源总线上，继电器脱扣后，剩余电量有R2完成，按图元件参数，延时电路工作时间为3~4秒，当C2加大到3300uF时，可延至30秒左右。 二、线路板制作及样张 (责任编辑：admin) |
