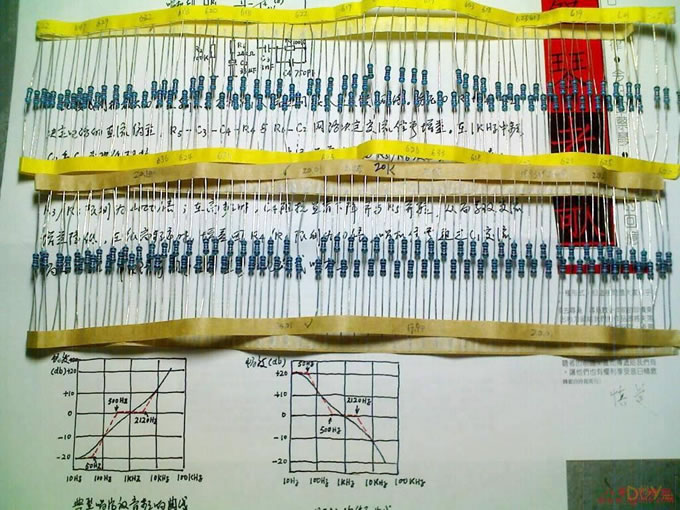

用美国线性技术公司4块LT1028超低噪声高速精密单运放重新制作了RC衰减型MM唱头放大器。 LT1028输入晶体管是双极型而不是FET型的。LT1028运放的内部电路见链接： （注：此链接加不进来，加进此链接就编辑不了帖子，可能昨天发不了第三部分也与此链接有关。因为今天发贴时，我先删掉此链接，发贴成功后，再用编辑加进此链接，二次均没成功） LT1028是1992年购买的，当时售价：85元/块。 元器件参数都严格按照电路图设计的数值，用原装进口（made in USA）美国FLUKE 79数字万用表仔细挑选，尤其RIAA均衡网络的RC元件数值没有误差，多数R、C是用2个以上元件串联或并联构成最后的精确值，最多的使用4个电容并联而成1个电容。由于制作LT1058 RC衰减型唱放时，挑光了手头所有能凑合成20.632K阻值的电阻，所以到专门到电子市场买了20K和0.62K五环电阻各100个，从中挑选出4个组成20.632K的电阻。

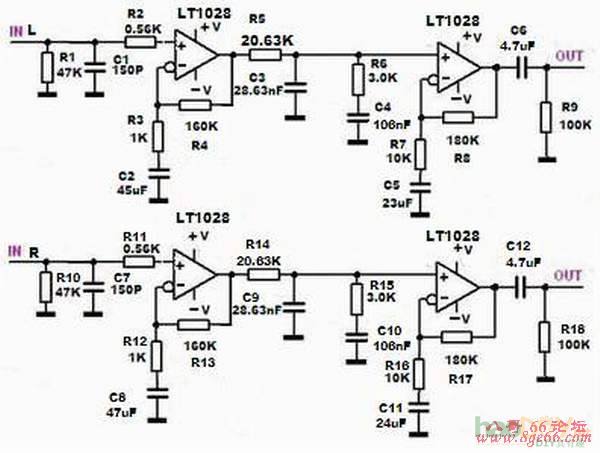

线路和元器件参数与前一款相同，只是将四运放换成单运放，如下图：

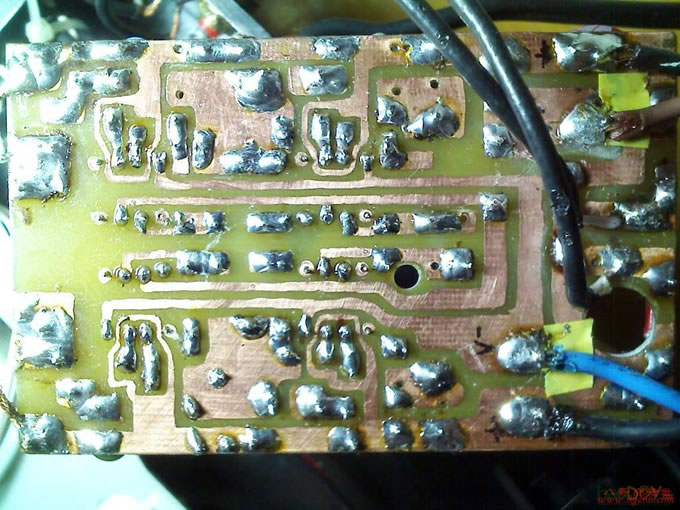

虽然LT1028是输入电流nA级的全双极型运放，但为了以后能直接换用OPA627、OPA637等性能更好的pA级输入电流的单运放（输入级是EFT），制作时同样注意了运放输入端（2、3脚）的落地方式——采用地线将2、3脚包围起来，元件用引脚或飞线跨过地线包围圈接往2、3脚。实际PCB见下图，图中可见到四个用地线围成的“Guard”，运放的输入端的2、3脚位于“Guard”包围圈的中间：
元器件的选择： （1）电容 信号通路的的电容，包括RIAA均衡网络的电容，不能采用圆筒型卷绕式的，因为这种类型的电容器有微音效应即麦克风效应，将严重影响音乐的重播效果。我采用云母电容、MKP或CBB聚丙烯电容。输出耦合电容采用耐压100V的叠片型聚丙烯电容，尽管体积较大（见下图印版上的长方形大电容，其叠片结构一目了然），但频率响应较好。 运放反相端的电解，采用金属壳“湿”钽电解，因为这种类型电解的漏电和频率响应指标都优于铝箔卷绕式电解。 板上滤波电解选择余地较大，不必过于苛刻。我采用手头已有的紫色和红色封皮的ELNA音响专用电解，红皮上印有“Cerafine”，紫皮上印有“DUOREX”，代表不同的音频电容系列。仅从封皮的颜色也可以辨别出它的级别——属于“音频级”，见下图。这电解也是1992年买的。正负15V稳压电源的滤波电解采用深蓝色封皮的“普通级”，见本帖第一部分的稳压电源实物图片。棕色封皮的电解则属于耐温105 (责任编辑：admin) |
