『MM DIY』自制车机蓝牙MIC放大器。

时间:2017-07-23 20:37来源:数码之家 作者:snowrose2000 点击:
好久前给车子改了个起亚K4的车机。链接 http://bbs.mydigit.cn/read.php?tid=1371365蓝牙通话这块一直没折腾。夏天到了,穿的衣服越来越薄,兜也少,所以手机什么的都放包包里了。有时候接打电话现翻包包找手机是在有点分神。正好头一阵假货宝采购零件,看见M

好久前给车子改了个起亚K4的车机。链接 http://bbs.mydigit.cn/read.php?tid=1371365
蓝牙通话这块一直没折腾。夏天到了,穿的衣服越来越薄,兜也少,所以手机什么的都放包包里了。
有时候接打电话现翻包包找手机是在有点分神。
正好头一阵假货宝采购零件,看见MIC放大模块,顺手买了个。
原车机的MIC接口不能直接接MIC。车机内部没有MIC放大电路。原车设计的方案都是MIC和放大电路一起,装在头顶的地图灯里。

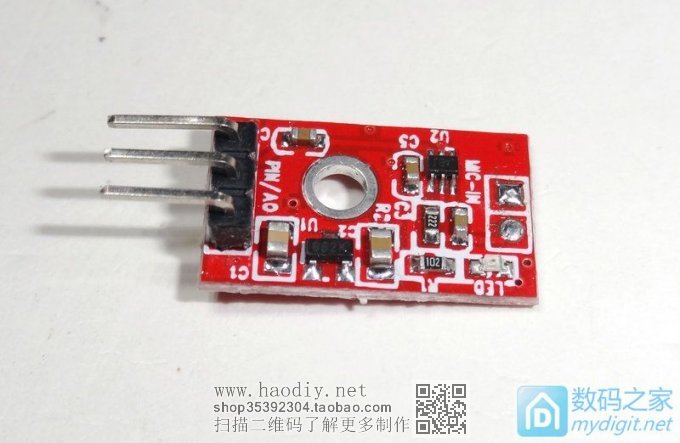

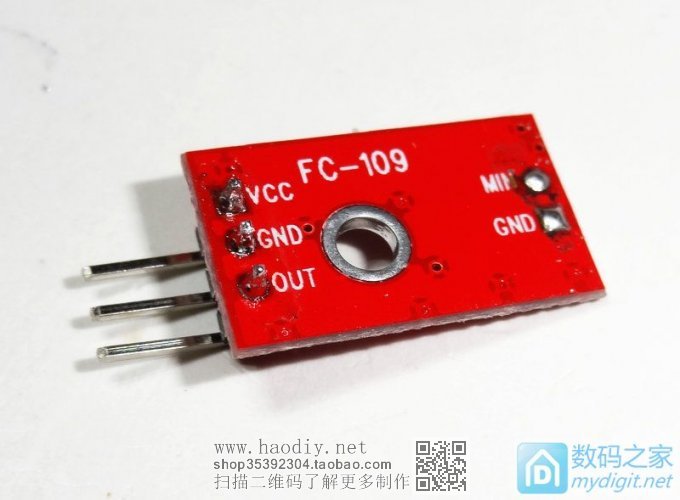

据说这货用的是MAX9812,固定增益20dB。
『MM DIY』自制车机蓝牙MIC放大器。



『MM DIY』自制车机蓝牙MIC放大器。



接好放大模块试机,声音很清晰!没有一点杂音。但是音量偏小。要距离MIC很近才可以。
如果不接放大模块的话根本就没声的。

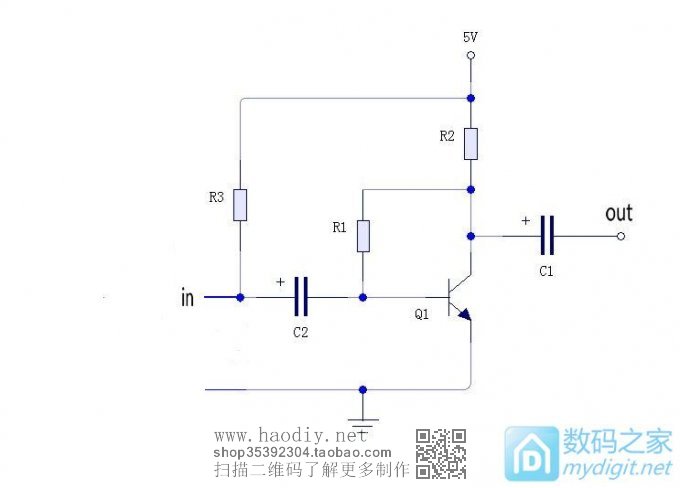

于是又琢磨了个单管放大电路。
输入接到MAX9812输出上,然后再送到车机的MIC接口。
试机音量倒是大了。但是声音比较刺耳。更换C1  C2改善也不明显。
『MM DIY』自制车机蓝牙MIC放大器。

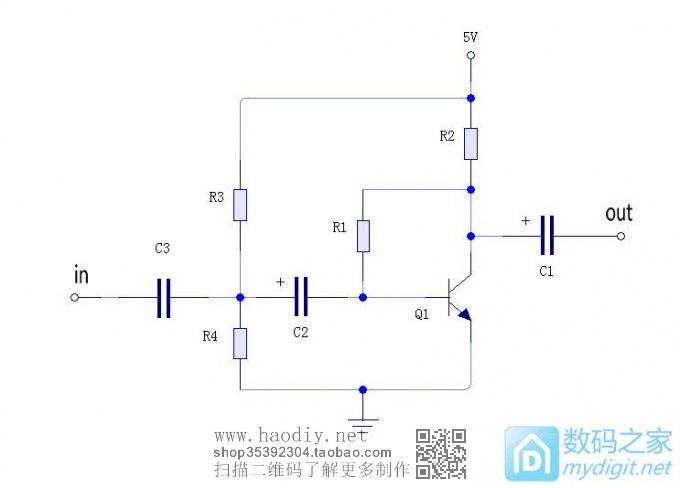

于是在原放大电路上再加个高通滤波器。
『MM DIY』自制车机蓝牙MIC放大器。

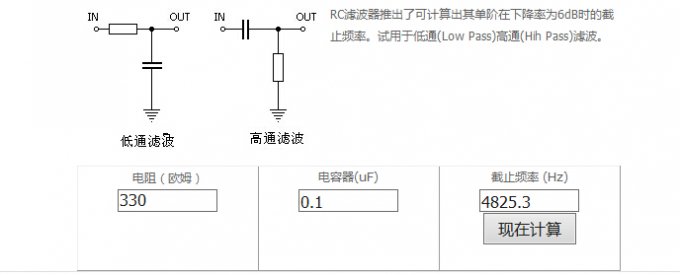

百度计算器计算截止频率。再试机,这下好了。清晰了很多,音量也大了好多。
距MIC 2米内说话完全没问题。
『MM DIY』自制车机蓝牙MIC放大器。

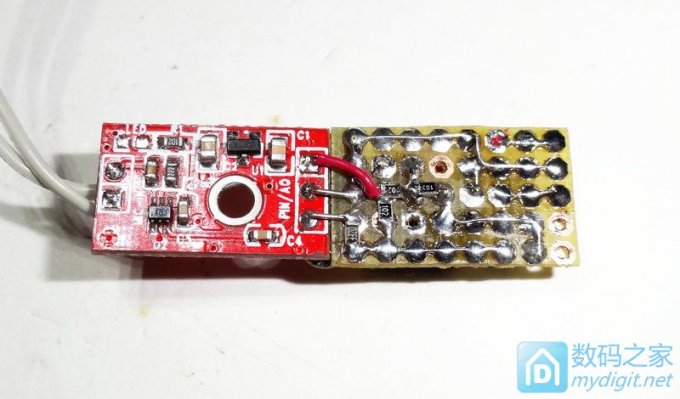

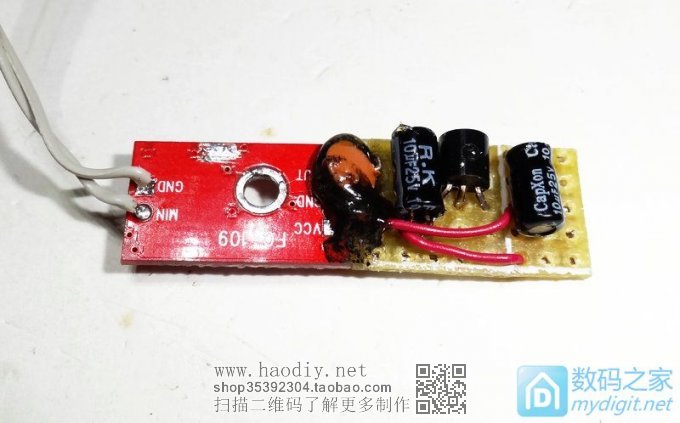

MAX9812再接一块洞洞板。
『MM DIY』自制车机蓝牙MIC放大器。



『MM DIY』自制车机蓝牙MIC放大器。

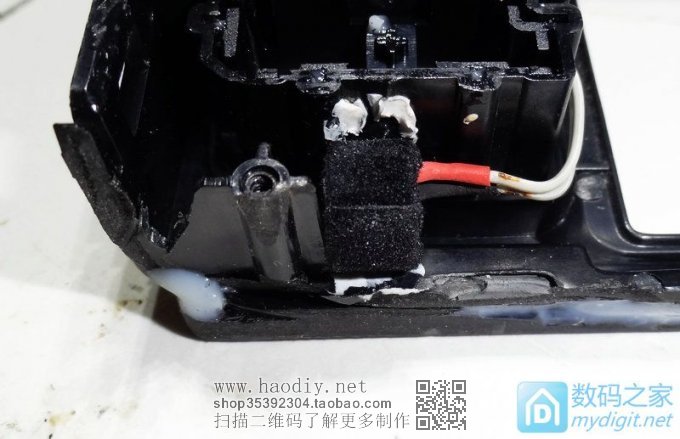

MIC固定在车机面板上。
『MM DIY』自制车机蓝牙MIC放大器。

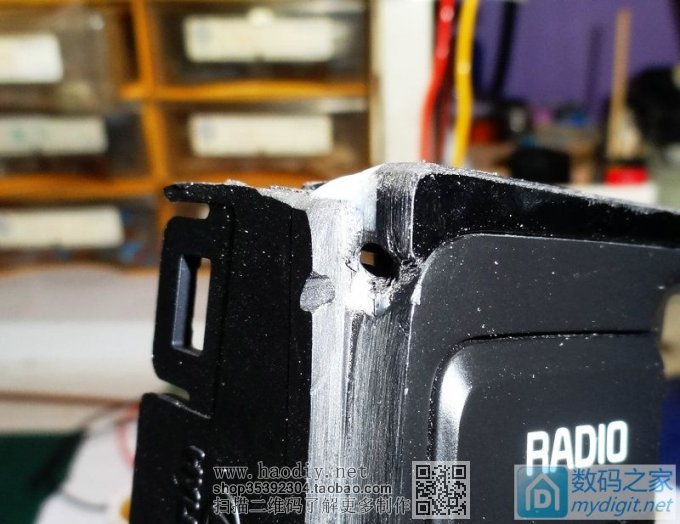

不想在面板正面开孔。影响美观。又不想费劲把MIC扯到车顶地图灯里去。
只好在面板侧面斜着打个孔。
『MM DIY』自制车机蓝牙MIC放大器。

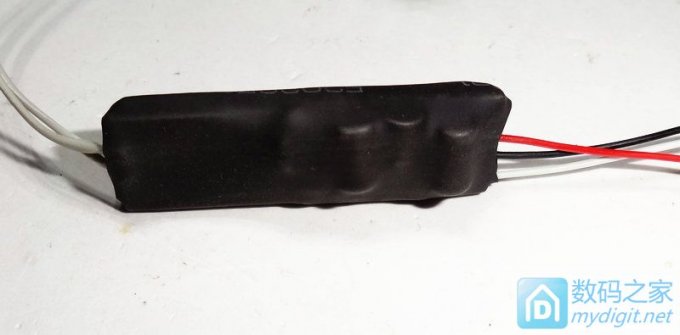

PCB用热缩管封好
『MM DIY』自制车机蓝牙MIC放大器。

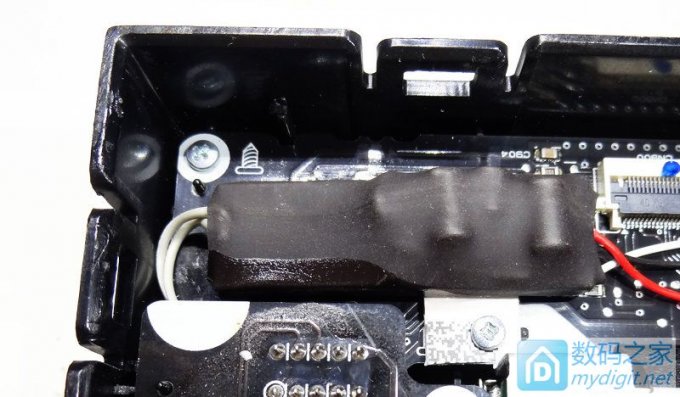

这个位置正好可以放进去。
『MM DIY』自制车机蓝牙MIC放大器。

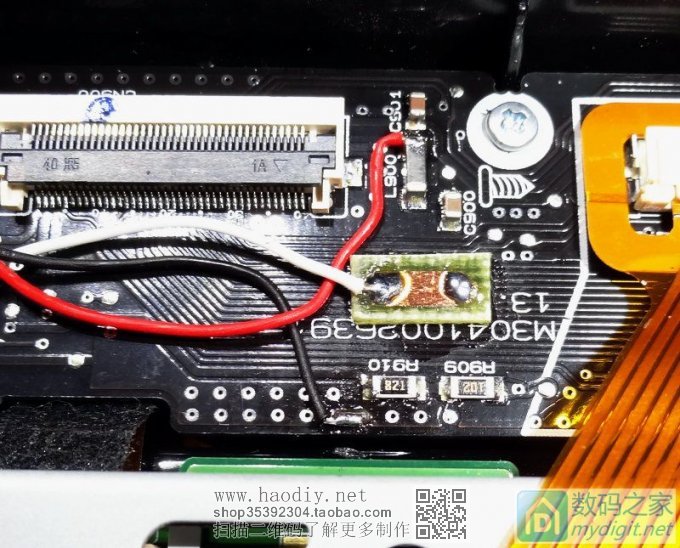

5V电压直接从CD面板上取。
『MM DIY』自制车机蓝牙MIC放大器。



装车试机效果不错哦。这下不用分神翻包包找手机了。 (责任编辑:admin)
