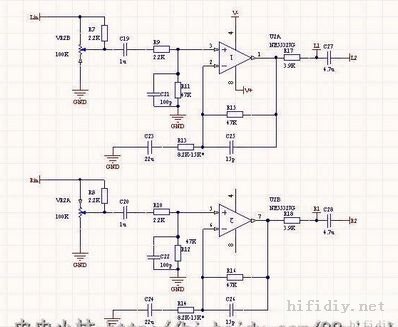

首先要感谢万能的论坛,和无私的虫虫小林,这个音调电路才可以制作成功,本想等到机箱都不得装好才写这个帖的,但机箱的金工时间还是不够,要玩跳票 先上来讲两句.先来小林的电路原理图:我也懒去考究谁是原创者,反正易调节器校就好,合适我这等懒人. 电平放大:

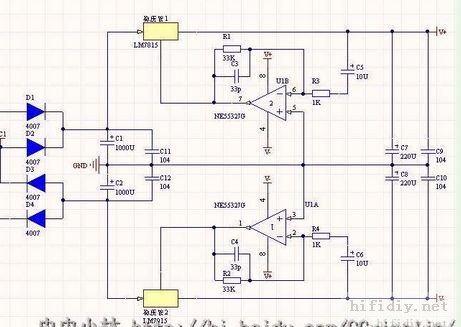

伺服电源;

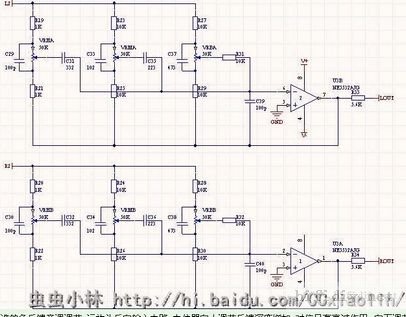

反遗式音调:

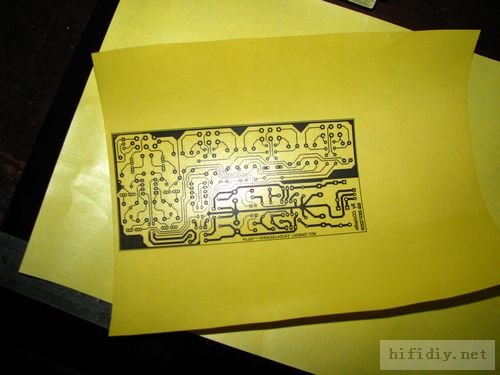

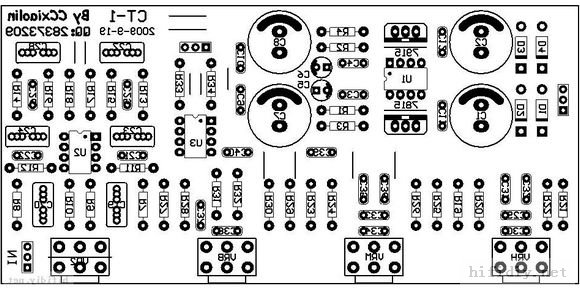

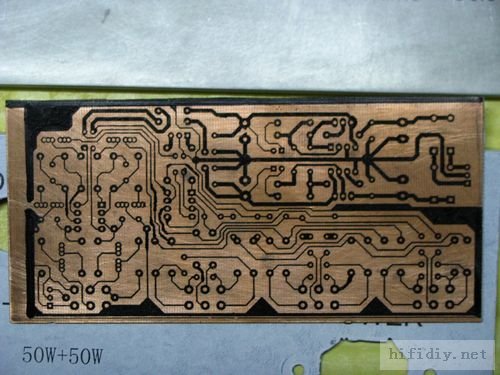

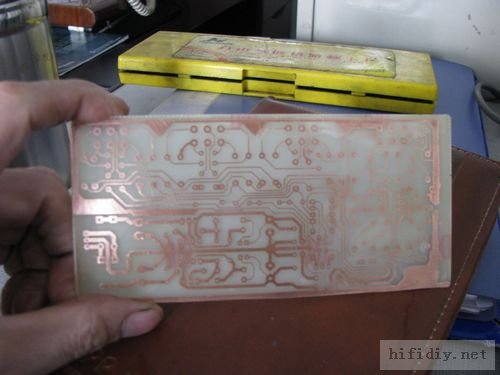

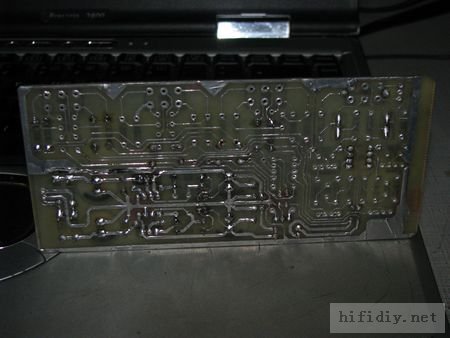

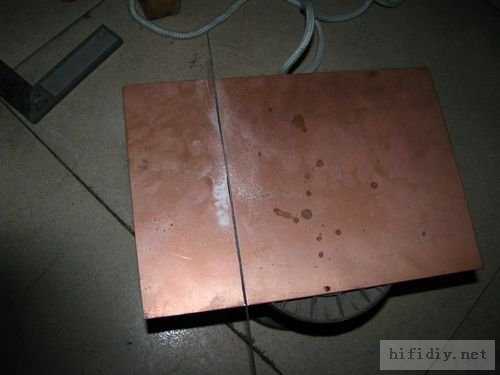

用HP1012激打打出的A5转印纸,  按音调纸的尺寸锯下敷铜板  在转印前,用细砂纸(400目以上)轻轻擦光铜板面,套上转印纸,通过用电烫斗来回加热后转印到敷铜板上,这是印后效果.还好!细线也没有断线,如果有的线条不理想,用细尖油性笔加加,修正线条.;然后在塑料盘内倒入已加热了的(100度)水内加入三氯化铁,将板放入其中,不停摇动,正常15分钟就可完成全板反应.  由于小林设计得好精细的线,在转印时线条受热稍有不匀就会断线,所以在转印时切记要来回地压到每一个地方,等到板全冷却时再揭去纸,揭纸时不要太快,轻轻地,当见到有断线可按原位盖下,再来回烫几次,直到全部线条确保到板上为止.  制成板后,用酒精或印剧专用的洗车水或天那水将板上炭粉清洗干净. 洗净后涂是松香水,将电路全部镀锡,同时可防止细线的中间断裂,就算有,也给出镀连起来了.  镀好锡后再用1MM有转钻子钻孔,电容脚用1.5MM的来钻,从有铜的那一面向下钻,这样孔的边铜会漂亮些.钻完后再用洗车水洗一次板,这样松香水也洗掉,孔屑也清去,使板面整洁如新,等做下一关系密切工序.  为了方便于安装,我们当然要将原理图图标对应地印在电路板的背面.原有小林的图是个正面图,我们可以将其在图画的工具里反转后就成了,然后打印到转印纸上,按已钻好的孔对好位,转印就同上.

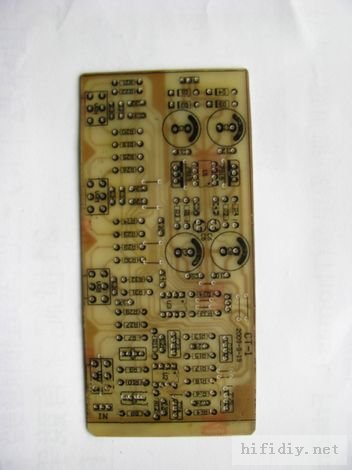

印上图标的板就不易装件时出错,而且买卖相上好似更专业点 以上做好之后就找元件了,这可是个难题,你可地论坛上找到好多好的补品,让人流口水的补品,对于我们这些无米之人只能望补兴叹!!!  只好在元件配对上下功夫,或找些拆机品,多测试多配对来应付,但后来发觉配多也非常耗米的,比如说:国产的双联电位器,能做到双联值误差在1%的要百中挑1,然后测试手感一致的也难 ,后来想想用小日本的ALPS,结果发现手感一流,阻值也在10%的误差,但价格却要10倍价,;要配到1%的误码差就情愿做个23档的自制电阻器了.介格相等了,只恨自己太无米,也恨国产太不争气) 后来卖零件的老板大发善心,将一箱国产电位器送到我面前,任选 我在500个中选了20个,才1元一个,我要感谢老板和上帝! 以上做好之后就找元件了,这可是个难题,你可地论坛上找到好多好的补品,让人流口水的补品,对于我们这些无米之人只能望补兴叹!!! 只好在元件配对上下功夫,或找些拆机品,多测试多配对来应付,但后来发觉配多也非常耗米的,比如说:国产的双联电位器,能做到双联值误差在1%的要百中挑1,然后测试手感一致的也难,后来想想用小日本的ALPS,结果发现手感一流,阻值也在10%的误差,但价格却要10倍价,;要配到1%的误码差就情愿做个23档的自制电阻器了.介格相等了,只恨自己太无米,也恨国产太不争气)后来卖零件的老板大发善心,将一箱国产电位器送到我面前,任选 我在500个中选了20个,才1元一个,我要感谢老板和上帝!继续!电容的配对:当时找不出更好的电容,在德国机拆了几个瓷片,又觉始终是瓷片,好不到那里! 把小容量买新的聚苯乙烯,把瓷片全换下.下面是配两个ELNA的情形: 电容在测试时发现一个新的问题,(其实不能算问题,只是两种表的误差太大,使我迷惑不解)在FLUK的表测的值要大2-4个UF,在胜利表测是小,测国产电容时值较为相符所标,测ELNA就如上图,明明标的是22UF,结果出来是18.75,(我手里只有6个ELNA,这两算大和接近,余下偏差超1.5UF)而FLUK17B则是20U不足,测一些旧机的红宝石1UF时胜利表是1.0XXUF,而FLUK则小于1.2UF, 我还不死心,测德国西门子的两个(手头上只有两个)C19/C20----1UF/MMK来测,在胜利表上测得是0.972/0.981UF,我得出一个这样的想法, (责任编辑：admin) |
