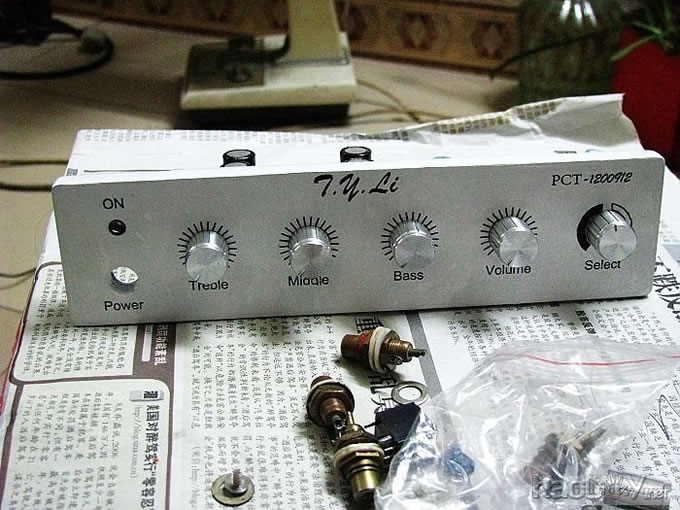

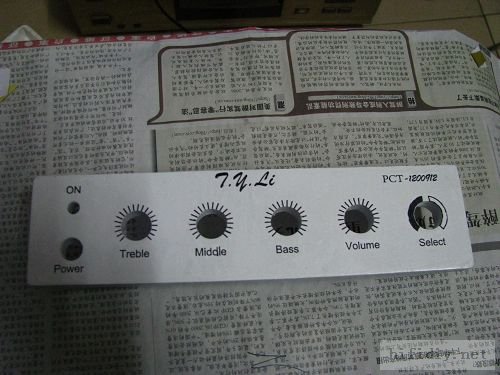

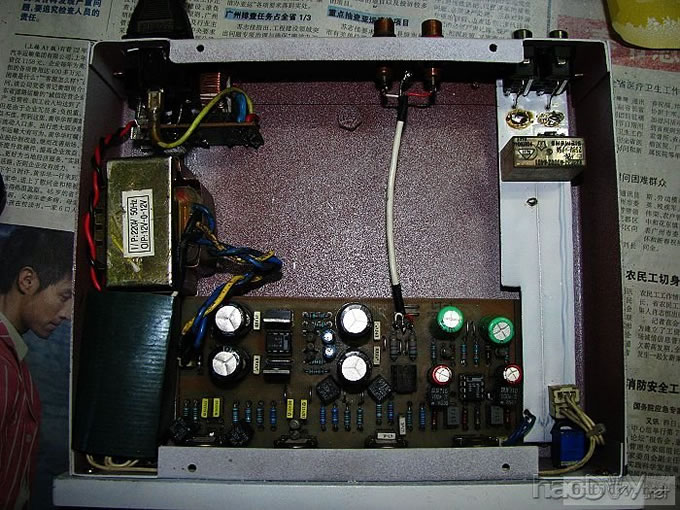

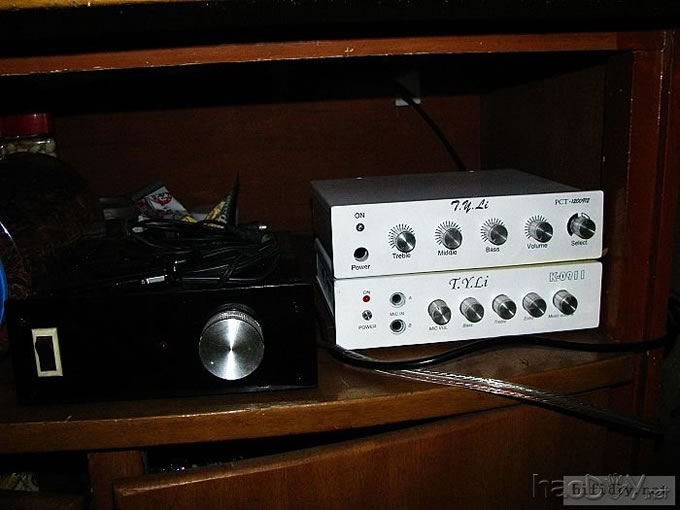

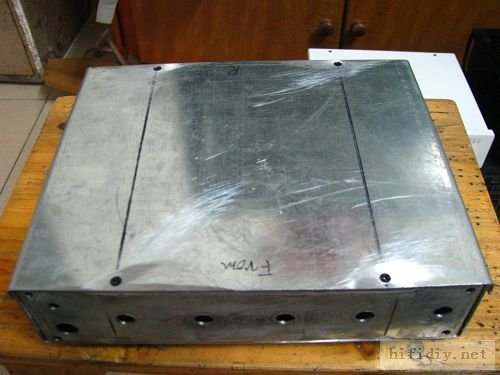

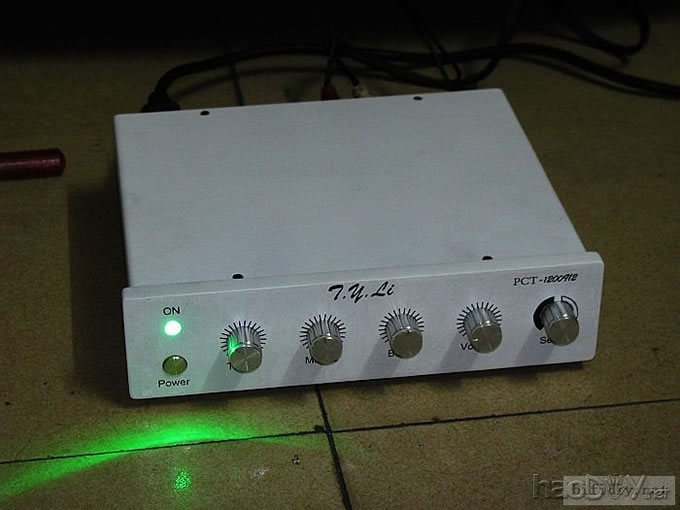

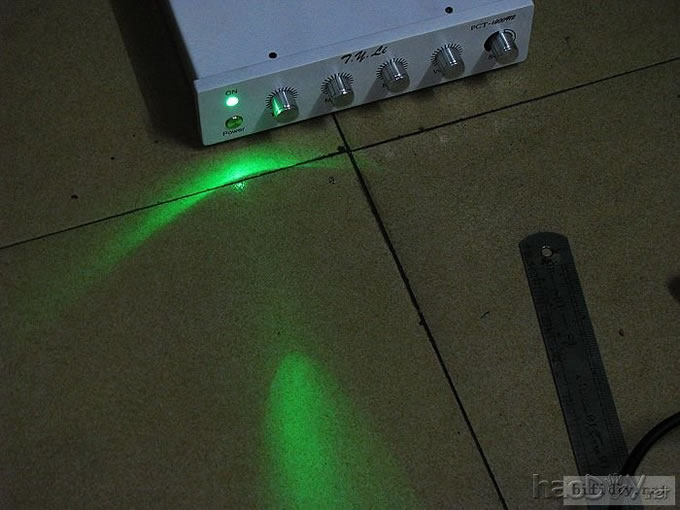

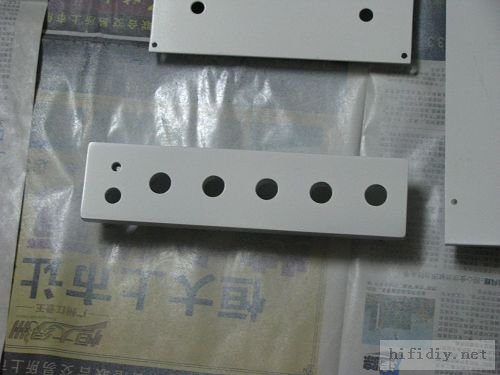

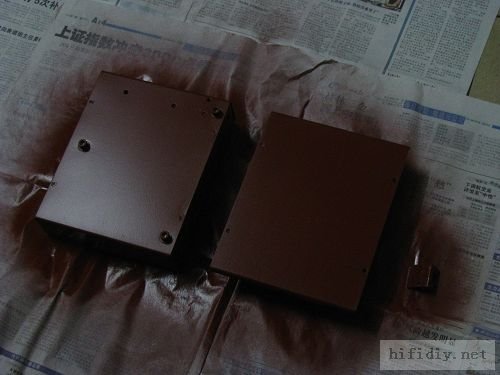

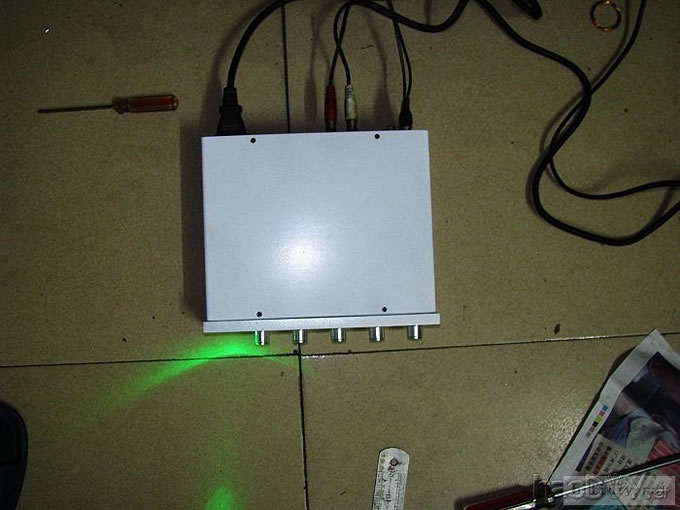

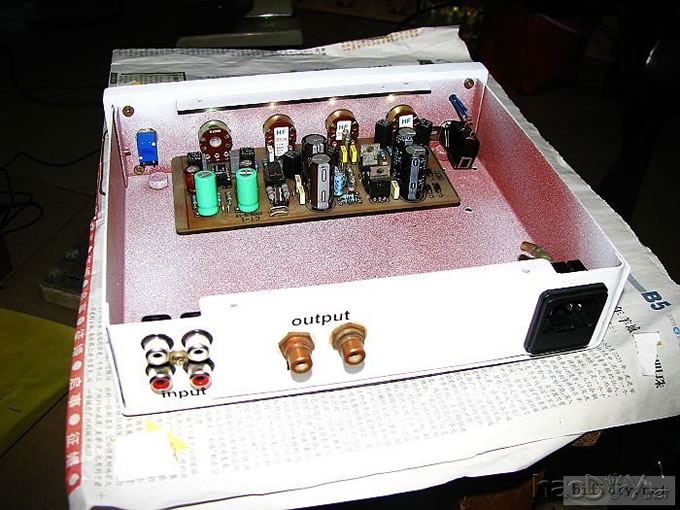

 本要试各种IC不同声音的风格,因时间关系,每天只能试到1-2个,没有来个大比武,不敢在此乱吹水,而且是边试边收集一些老IC,试试是不是如前辈们所说那样,现已收集到有如下IC:飞利蒲NE5532,大SNE5532AN,LF353,NEC4558C,NEC4580,TL072,TL1057,JRC062D,LM358N,AD827(陶封),对于我这样的木耳和一套不象样的系统来试音,确是免为其难. 另金工方面已进入到喷漆,我喜欢纯白,相片迟点会补上.电源方面会作出大改动,用上两头美国E牛,功率是20W,本想用德国密封牛,但电压稍低只有2X8VAC 这些改动使我要重做电源整流部分,把电源分为:音频,指示灯,输入切换共三组.做在一块新的电路板中,电源牛要做牛盖,避免干扰.这使这个音调全部完工又要推迟,希望能在春节前完工.进度相片适时更新. 年二十九终可更新图片了。 将已做好的板材喷漆，我一直比较喜欢黑白分明，所以会以白色做底，黑的做字，而且这样对于热转印来讲更为便捷。 这个面板经1小时的打磨开孔倒圆角后喷漆，每相隔5分钟喷一层。   为了防止镀锌板生锈，先喷层防锈漆：  忘记给予机箱喷白漆时上个照，眼见到虎年，有点虎头蛇尾   直接上印好的面板：  试装整机：  试装整机：    当你见到这代表希望的绿光时，这个音调全部制作完成。其中的甘甜在此也一一道来； 机箱方面已完全做好，只是内部的线路布局，我的想法是做两组输入，用DC12V继电器转换，不用机械加长线，减少线路干扰，全部走线少，简短，加拔插座式，每个部件单元可独立分离，方便宜拆下调整或更换。 电源方面原想用两个美国双E牛，试音时发觉改善并不大，而且没有多余的12V绕组，要加多个E牛来实现指示灯和继电器的电源，变成三牛做个音调，实再太壮观！！只好用加原有10W的双12V的小牛。 一切正常,但很快我发现了一个非常大的安全隐患,就是高压和低估压共用一个小板,在无盖下见到相当可怕,一不小心就有触电的危险,而且小板和机箱外壳只相距1MM,如果大力碰撞下箱壳接到电路板那可就大事.机死人亡.  还有就是滤波器的安装也有此问题存在.这是紧凑带来的,要彻底处理,不然这机变成个炸蛋.还好,我找来青壳纸,将开关部分包也,而滤波器则用透明胶处理了.  一切正常,但很快我发现了一个非常大的安全隐患,就是高压和低估压共用一个小板,在无盖下见到相当可怕,一不小心就有触电的危险,而且小板和机箱外壳只相距1MM,如果大力碰撞下箱壳接到电路板那可就大事.机死人亡. 还有就是滤波器的安装也有此问题存在.这是紧凑带来的,要彻底处理,不然这机变成个炸蛋.还好,我找来青壳纸,将开关部分包也,而滤波器则用透明胶处理了. 总结: 1.刚开始只是想简单地做个板试试,没想到电路结构还可以,声音不好评!(不是怕挨砖,是怕误导)反正我对声音也很满意. 2.电路板上走线偏细也是个问题,线与焊盘间少了泪滴和圆弧,易断线,不耐焊都在制作中反映出来 3.金工耗时甚巨.,但用手工做到与厂机水平或超其水平,是我最有成就感的部份. 4.关于各种IC在上面的测试目前没时间,想法是:特定有条件下,数据与波形加听感更可靠些, 5.此机制作到此为止!附上全机图:
