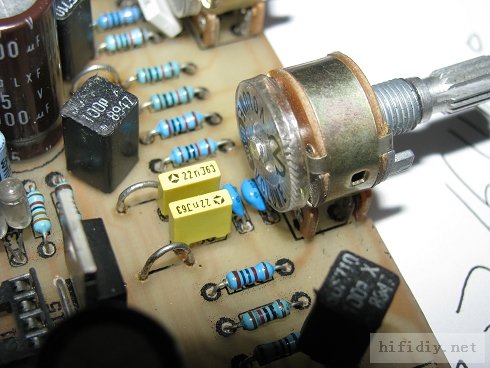

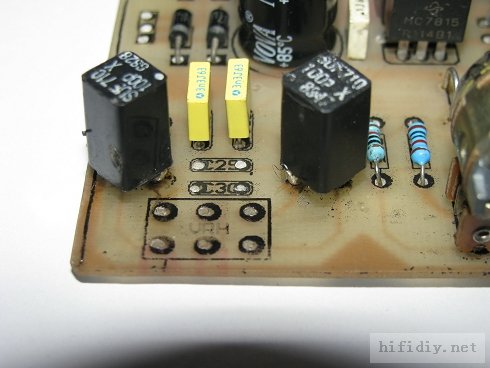

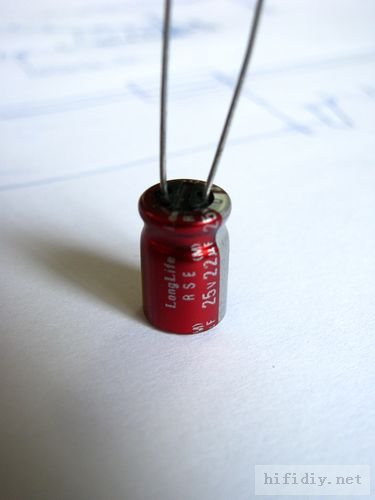

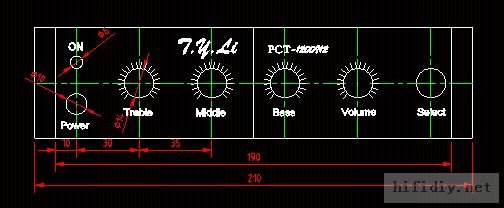

现在的日本货也缩水了.国产的表也是不错的. 有的人可能说我买了假的ELNA,于是我又只能给出相片上来,大家帮忙,我不敢说真假,怕误导  电容33P的找不到，只好用了两只聚苯乙烯16P，原来的35P的小瓷片，效色果没比较过。而102的电容则找不到MKS或MMK、所以也用聚苯乙烯代了，刚好装在电位器后面，不会互争地方，在这里就产生了一个问题，电位器后面留的空间太少，装电容时，小的还好，如果象我要选用方型的延伸箔电容就没法装，如果小林在电位两边也画线就好了，电容可以有两种装法，但又不干扰。后来我的延伸箔电容只好直接焊在电阻的脚上解决问题。  受到压迫的电容，只好改电位器和电容类型  我因这块板用了四个不同的电位器,首选了ALPS,发觉其华而不实(希望是假货.若不是那就是我运气太差了)用了一个月就"卡卡"响,手上共有5个,都下了岗,最后用了HF,这回无卡声,但每一个手感都有点差别,唉!1元的东西,不太苛求!,就这样一直用到现在,让它裸奔着. 小林设计这个音调真是不错,让一个TDA2030A也发挥得超乎意料.把衰减式的1875比了下去(请用1875的朋友们别介意,两都工作方式上不太同,比起来似乎不太公平,我缺砖起屋  要砸砖欢迎)准备做第2 版,改掉那个衰减式的.这个音调板已独立开了个机箱,给它安个家,下面是面板设计图:  前后板经金工后的效果,好难弯啊!用了个12磅大锤狂打而成:

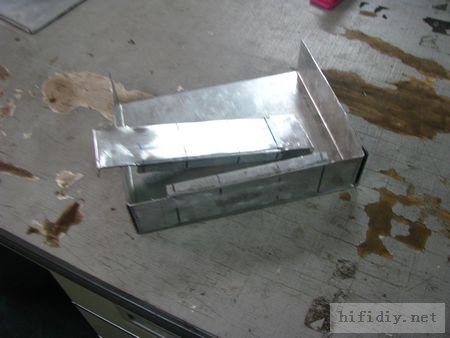

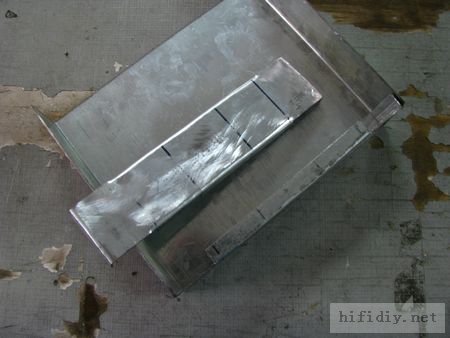

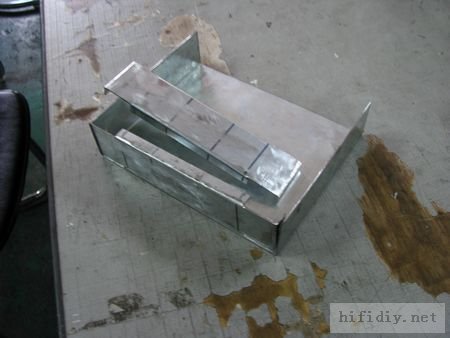

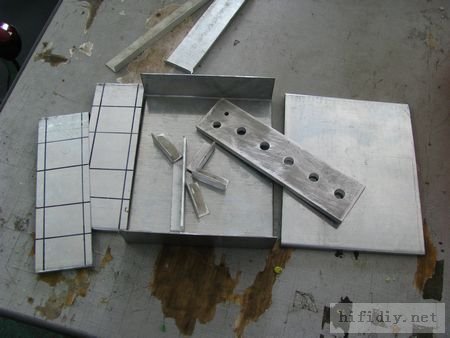

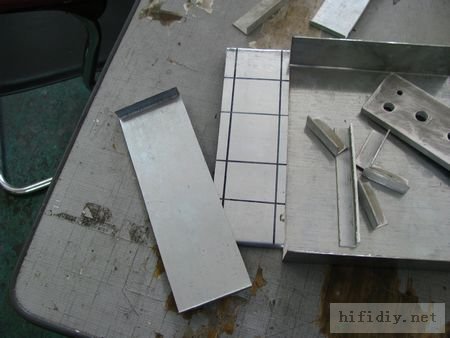

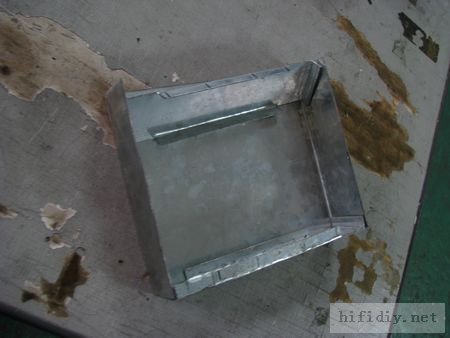

机箱材料与雏形:

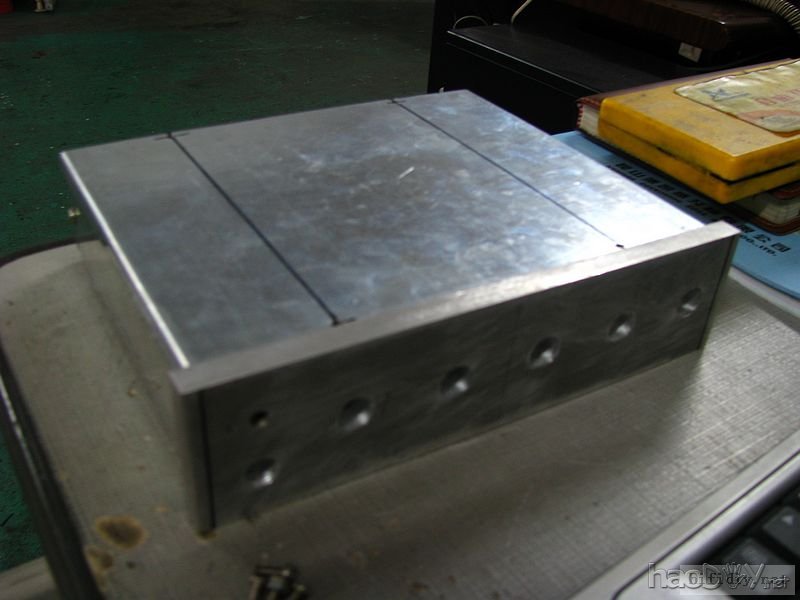

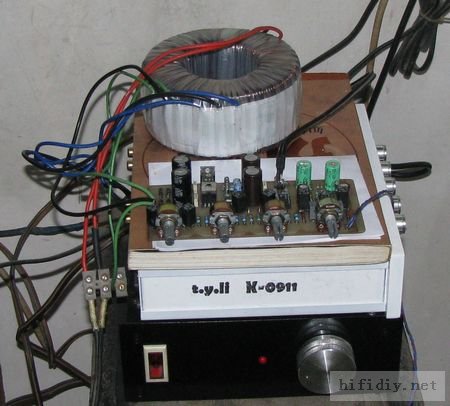

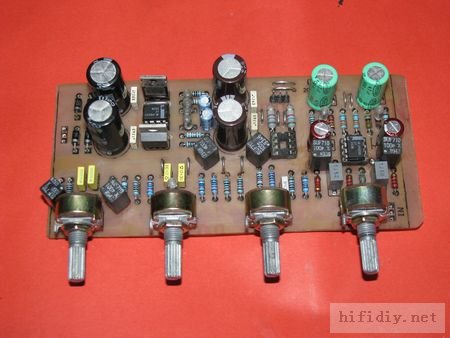

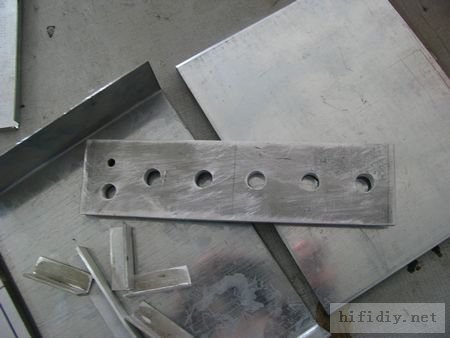

面板:  还有: 裸奔中的调音板:   在试音时吓了我一跳,只有一个声道出声,开始我以为插座无插好,把左右声道输入对调,还是那个声道没输出,   赶快把电源关了,将输入输出全拔了,连IC也取出;重上电测试,电压好得很,刚好是±15V. 所有零件都是配过测过才上机的,不可能有问题.IC全都是用来试机的正品,怪!!怪!!怪!! 想想!板子上线如此细小,加上焊盘上无加泪滴做圆角处理,断线的可能是有的,查线吧!要一条条查 经过十分钟的表嘀嘀检查,终于找到了断点,就是在前5倍放大级有一条线在焊盘点引出处断开,用十倍放大细kan ,难以分辩,用焊锡再镀一次OK  再复查,全部线点对点.OK这使我想到感光制版会避免这个问题,所以如果是用热转印的朋友有必要细心,转印完后一定要用油性笔修补细线条,确保覆盖良好才放到药水里腐蚀. 讲到完工就没有想象的那样快,毕竟是手工制作,手上工具只割磨机一台手钻\小台钻,台钳和些许铁板铝板,没有压板弯板机,要做到厂机一样谈何容易. 这个星期先试试几种IC(手上只有四种,没有贵的品种)的不同声音区别,选一款合适我的,但可能大家不一定喜欢的或贵的那种 顺便把音箱板也修修,准备装箱.事太多,只好一心多用了 昨天小机箱面板攻丝:
