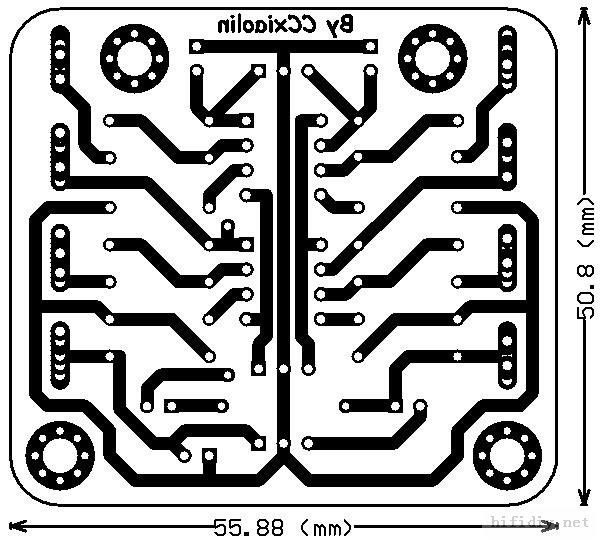

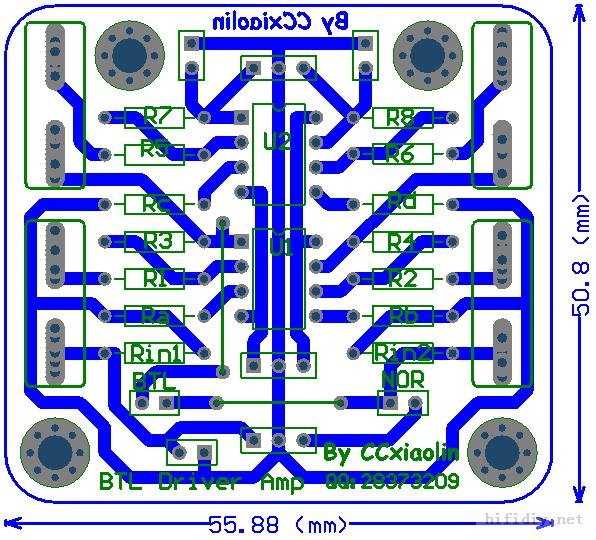

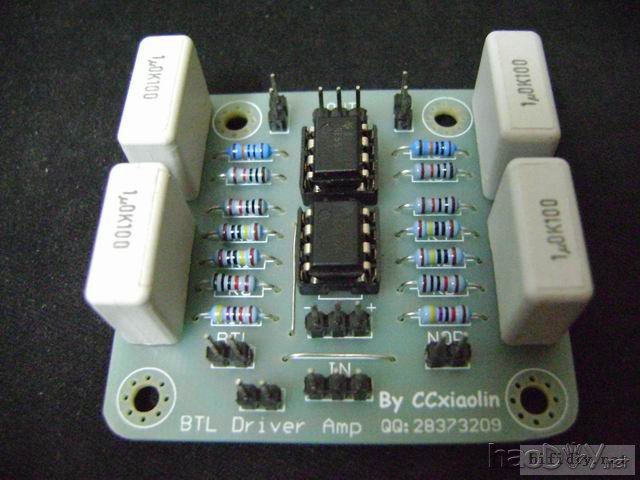

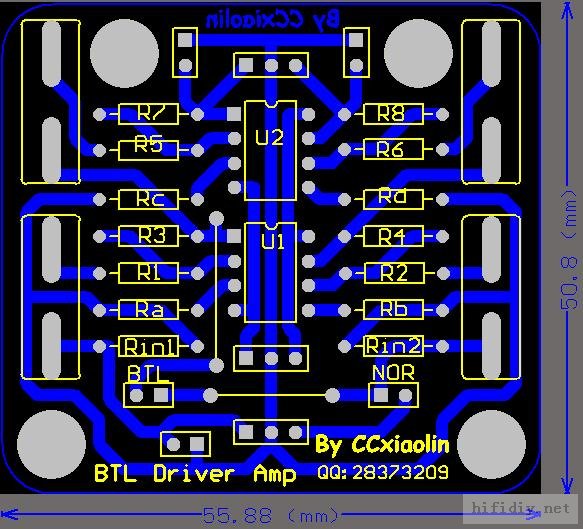

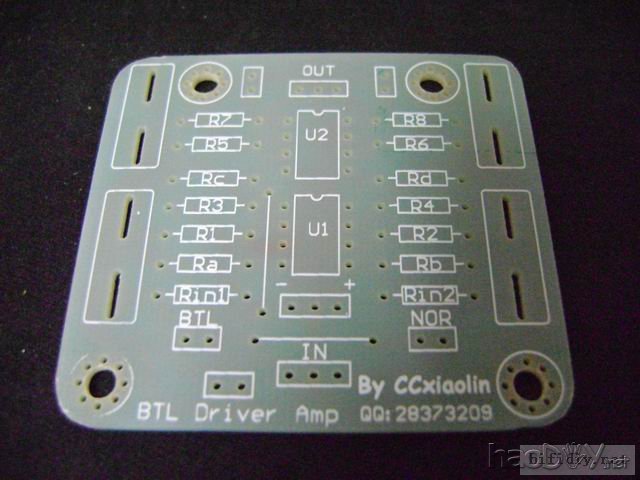

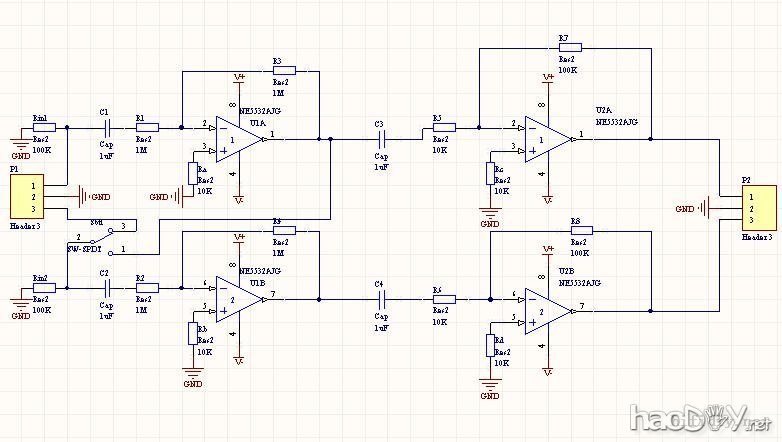

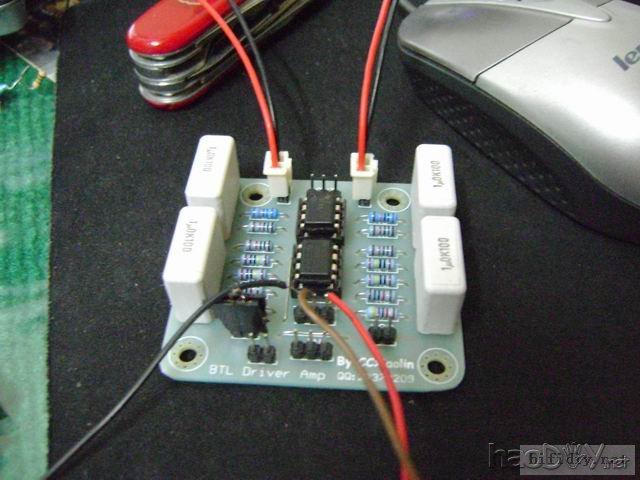

刚刚打了一堆 结果按错了 全没了 555 关于BTL之前发过一个帖子http://bbs.hifidiy.net/viewthread.php?tid=231646 当时电路只是想法 不够完善 后来自己做了个实验 证实方法可行 写在自己空间了 http://hi.baidu.com/ccxiaolin/blog/item/288e94458d5177378694730b.html 现在开始介绍新版本电路 以前版本电路有两个问题 1 如果想进行放大 就不能实现BTL 如果想实现BTL就不能放大 为什么呢 因为一个声道信号是另一个省道的翻转 正因为这样 如果 放大倍数为N 那么BTL模式下 另一个通道放大倍数就为N平方 2 实践证明 反馈网络中的两个等值电阻如果取值太小 方波上檐会明显下滑 两个电阻值越大这种现象就越不明显 理想运放不会这样 但是实验用的必定不会是那么理想的运放 但是取得太大又不知道有什么副作用 毕竟没见过有人用很大的电阻做反馈 上新版本电路  电路分两级 前面一级缓冲 做波形相位控制 具体怎么控制 可以看前贴 反馈取到了1M 增加了正相输入端对地电阻 在后面增加了电压放大级 作为电压放大 2楼 PCB及安装 PCB比较慢 等了差不多半个月 到手一看 做工比较差 那个愁啊  花了不到10分钟 做好一个  运放依然5532 据说更换运放可以出现不同的音色 但是我感觉调节 反馈网络中的两个电阻也可以达到调节音色的效果 在比值相同的情况下 声音也会有不同  接上几根线准备测试  实际听感~~ 测试完成后 当然要实际听一下 电源用两接12V电池 音源用声卡 采样为192KHZ 放大级放大倍数为2 当耳放用 听起来根耳放一样  继续 BTL模式 还是用耳机 改了一下输出线 感觉声音大了很多 也没听出什么不好来 耳朵不行啊  然后 测试后级 用我上次开的3886板子 双声道很不错 没发现什么不妥 BTL也很好 而且之间切换非常方便 总体来说电路表现得不错 特别是在BTL 以及双声道切换问题上 板子上面把左右声道设计成分离 合并 两种 这样就可以给大功放机做前级 方便的控制两个声道 板子使用起来很方便 5楼 PCB图 为了方便大家交流 供大家DIY热转印 提供印版图    前面已经有C1,C2, 为什麽还要C3, C4？ C1C2是为了防止前面电阻 以及 更前面的电路中的电阻进入反馈网络 影响增益 造成不稳定 而后面的C3C4也是这个作用 如果不加 前面的电阻 会进入反馈网络 影响 R5R6R7R8的分流 造成不稳定 所以用电容隔离 Ra 取 R1//R3 = 500K 会不会好点？ RaRbRcRd4个电阻 只是为了稳定正像输入端的位置 这几个电阻直通都没关系的 R1R3是第一级反馈 放大倍数为1 也就是这两个电阻的比例 但是取值大小也会影响音色 耳放调音 大概说的就是这个意思吧 (责任编辑：admin) |
