交换（阶梯式）衰减器无源音量控制所以我一直想尝试，这些阶梯式的加强了，而现在的衰减。这些设备是传统的连续电位器的替代品。跨难以控制的元素，而不是移动的刮水器，这些设备实际上切换在不同的电阻器，在每个轴设置了大量的模拟的电阻会得到一个给定的锥形函数从一个电位。这种安排的主要优点是低噪音使他们显著的噪音比传统的热成型碳甚至是导电的塑料电位器，金属膜电阻器，该设备可以被构建。所以，我想我终于给一个尝试。 衰减器（音量控制）设计我的第一个决定就是决定如何，我想连接控制。我舍不得把它列入放大器或前置项目的，不知道结果如何，我想。所以，我决定将其建成一个独立的被动式音量控制。我也决定，我想能够一对夫妇的不同来源之间进行切换。为了防止这种新的控制装置引起任何不必要的接地回路在我的设置，我决定，我会保持理由隔离开关热水和接地线。这导致了下面的示意图。

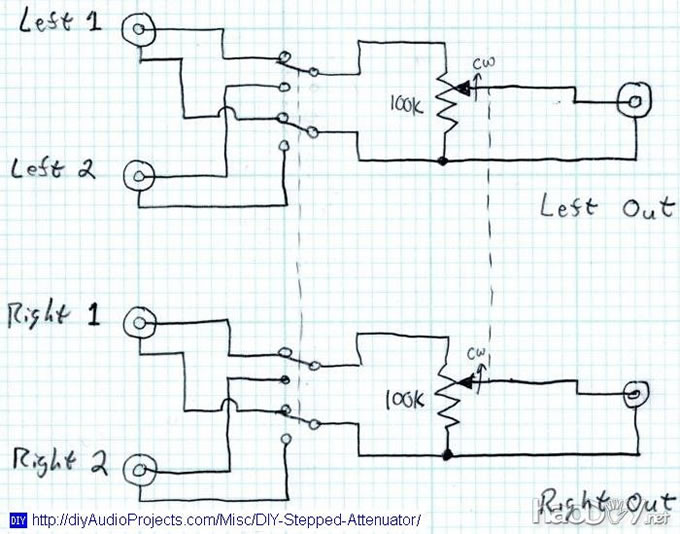

图1：衰减器（音量控制）原理图请注意，4个单刀双掷（四刀双掷）开关照顾双方的理由和热导致这样，当选择一个源，控制被整齐地插入到电路中没有任何地共享。从电路从未被选择的源是完全隔离的理由，和左，右声道的交流没有接地连接。 衰减器的选择随着示意图结算时，我需要选择一个衰减器。其实，这是一个比人们承担更艰巨的任务。我的目标是找到一个替代品没有打破我的预算为整个放大器的音量电位器。我发现了一些这些设备高达$ 360US的音响单元。不想要那么多花费近，我决定定居台湾进口商之一。这些厂家生产好品质的元件，价格合理。所以我买了立体声100kΩ的24阶梯衰减器完全组装$ 18US 8音频商城的网上零售商。这里是一个图片的阶梯式衰减器单元。

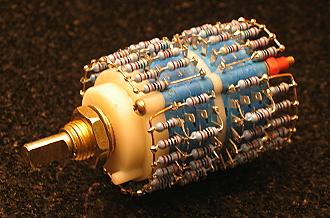

照片1：100kΩ的立体声24位步进衰减器该机组采用1％精度的金属膜电阻器“作出之前，打破”多位置开关。在本机上的初始测试显示通道失配的小于0.25分贝，一个真正的对数级数在24个不同的设置。一个快速的噪声系数的检查表明，裸设备的噪声系数～26分贝低于一个PEC热模压成型的碳电位器相同的值。不利的一面是，感觉是绝对的开关和电位计。虽然步转移是顺利和正常，有相当数量的扭矩需要更改设置。成为习惯了这种感觉一定会需要一些时间。然而，这一切的一切，这是单元似乎是一个相当不错的交易价格。 控制大会线路衰减器单元按照制造商的说明是不是一个问题。我决定使用一个大型防护罩的设备的旋钮来帮助克服僵硬的动作的开关。该旋钮，施加的扭矩更大的和更容易的控制将操作的直径越大。我使用的是该旋钮～2-1/4英寸直径。我安装了一个小型的木制外壳，涂铝顶板和底板单位。下面是结果。

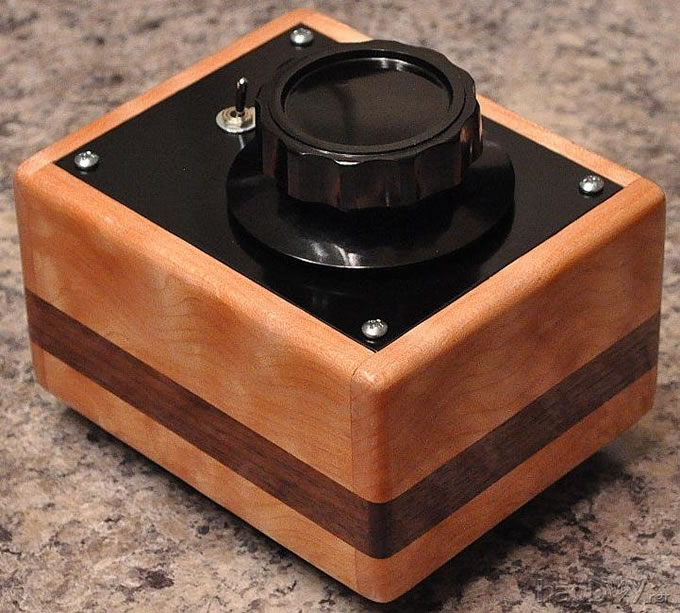

照片2：前 - DIY步进衰减器音量控制通过6个孤立的RCA连接器，连接是在后面。源供给从RCA插孔（顶部和底部的左和右声道）和输出是通过中心集的左侧和右侧组。源的选择是通过小开关，音量控制旋钮。

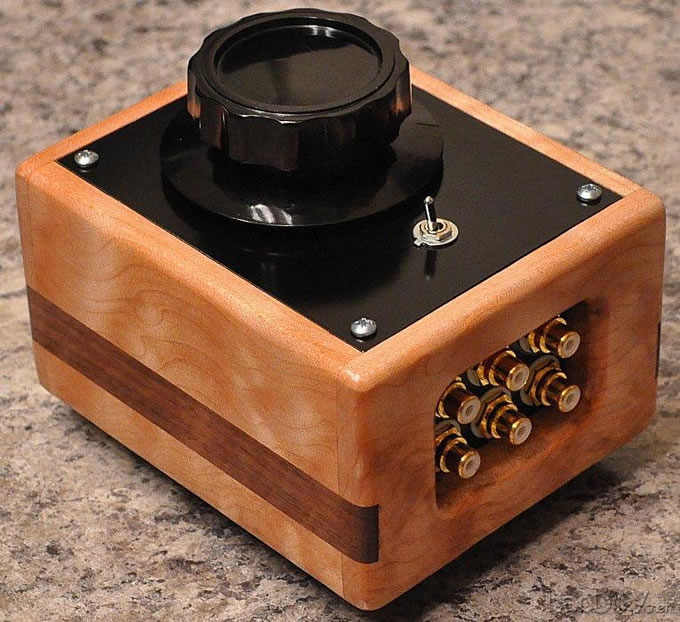

照片3：后 - 自己动手做步进衰减器音量控制的单元的内部是作为外部几乎一样整齐。这里是一个单位的内部基本安装前的射门。

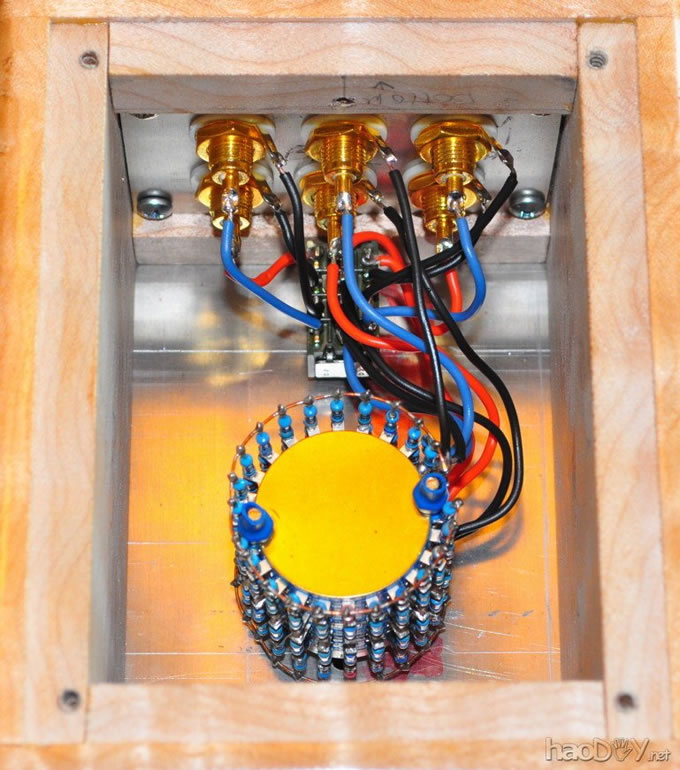

照片四：内部 - DIY步进衰减器音量控制接线是有点紧。如果有机会再做一次，我可能会盒只是一个稍微大一点前备份留出更多空间之间的选择开关和输出RCA插孔。 使用限制在本机完成，重要的是要了解它的使用的局限性。第一个限制是该控件不应该受到不必要的加载的任何放大器，它连接。在零体积位置，输出阻抗将是零，所以这不是一个限制条件。的输出阻抗在全量，将一个100kΩ的电阻并联的驱动源的输出阻抗。假设源的输出阻抗小于100kΩ的（我们将看到，这是一个必要的条件在短期内），这将不会是一个限制条件。事实证明，控制的输出阻抗将达到顶峰下面的值：
使用的规则，负载应为至少4倍的输出阻抗，这意味着该放大器的控制连接，应该有一个超过100kΩ的输入阻抗。多少超过是依赖于源的输出阻抗。 其他的限制条件是，控制不应该过度地加载任何它所连接到的源。体积为零位置，此时，在将输入阻抗100kΩ的总电阻。以最大音量，输入阻抗是100kΩ的电阻下面的放大器的输入阻抗并联。在这种情况下，这是一个限制因素。所以在这里，如果我们假设放大器的输入阻抗为100kΩ，然后最坏的情况下控制输入阻抗是50K的电阻。 (责任编辑：admin) |
