德国 MBL6010 前级简介 MBL Reference Line可说是德国MBL原厂针对毫不妥协的Hi-End音响爱好者所设定的参考级旗舰系统，包含MBL 101D全向喇叭系统、MBL9010C Dual MONO后级，MBL1611D数字模拟转换器、MBL6010D前级与MBL1621D CD转盘等，全然以最极致的音乐重现为目标。 当年，MBL推出MBL6010前级时，震惊全球！因为这是第一款在Hi-End机种中，大量启用OP运算放大器堆栈，但仍能获得无可匹敌的浑厚音质，开创OP运用的另番境界。 采用IC运算放大前级 有人说6DJ8是为音响而设计的真空管，那么NE5534应该就是第一颗专为音响而设计的IC。1981年对IC设计而言，尚不到发达的年代，Philips的子公司推出了NE5534 IC，宣称特别为音响用途而设计，特点是采用双极性晶体差动输入，低阻抗输出，适合在前级线路中使用。NE5534是一颗运算放大器OPAMP，它将放大器线路浓缩于一颗八支脚的IC内，只要附加几颗电阻以及防止震荡的电容，就可以构成前级放大器中所需要的放大电路。消息一出确实轰动业界，原本要使用不算少量零件构成的放大电路，竟然可以使用一颗IC取代，不禁让设计师看了傻眼。不过当时大家普遍不相信IC的声音，总认为它的特性甚差，声音不理想，因此并没有人愿意真正拿OPAMP来做前级的主要放大组件，除了MBL 6010之外。 早期的OPAMP特性确实相当不理想，它的回转率低，杂音特性不佳，还得依照不同的电路给予不同程度的补偿修正。但现代的IC性能可不能同日语，现代专为音响而设计的OPAMP，具有如FET及真空管高输入阻抗的优点，同时也有BJT低输出阻抗的优点，它的回转率高达数千V / μs，输出中点电压低不可测。不必加装交连电容也可以直入后级，它的频宽更是惊人，直接拿来放大射频讯号也没问题，价格低廉特性超强，早已经成为音响设计必备的放大组件。 MBL 6010以NE5534做为主要放大组件，mbl 6010的线路相当简洁。
价格不菲的德国MBL6010前级

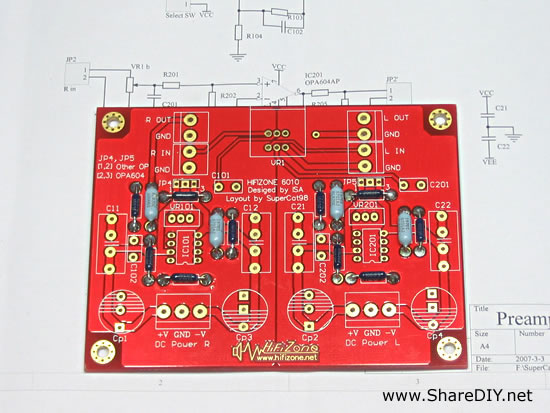

     仿制关键 一、采用高品质的元件。mbl的线路绝对简单，说穿了就不神秘，所有的前级仅使用两种IC，而IC线路简单至极，只要电子专业，就可以正確无误的划出运算放大器的基本工作组態，所有必须采用高性能的IC以及元件。 二、细心调配。mbl做事谨慎，尽量以最简单的设计、最稳定可靠的零件，达到最妥当的设计，他们的器材没有太多的祕技与学问，有的只是细心调声的结果。 材料和制作 PCB和主放大原理图 mbl6010前级线路   MBL6010 前级零件表 (EXCEL格式) 打印了材料清单，准备了所有材料： 1)电阻： DALE军规1/4高精度蓝壳电阻，不但兼顾音质，而且具有非常的可靠性。 2)电容: 采用松下FC金字发烧电解电容1000uf/35V， RIFA PHE426 MKP聚丙烯金属膜电容0.1uf/300V。 3)接线端子 采用台产安规认证优质2P、3P接线端子，高级镀金8位IC座，大S NE5534运放...用料有保证毫不含糊。

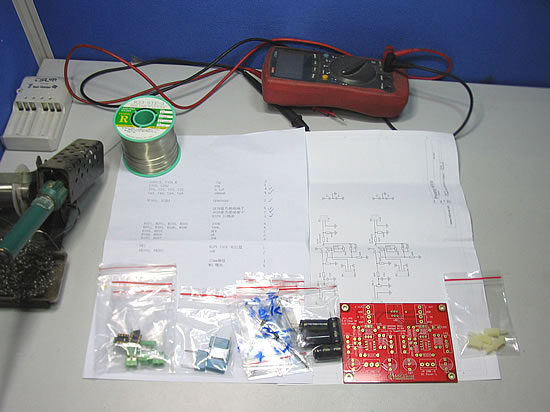

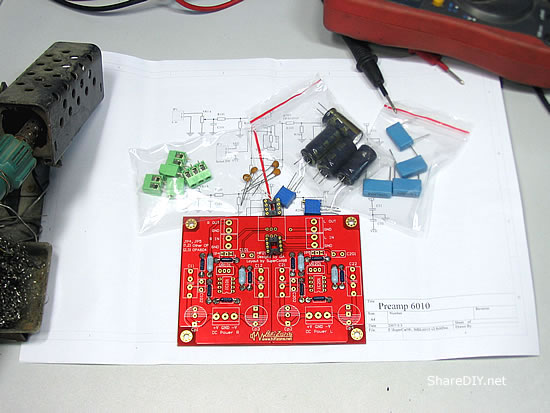

准备好的材料、材料清单表、电路图

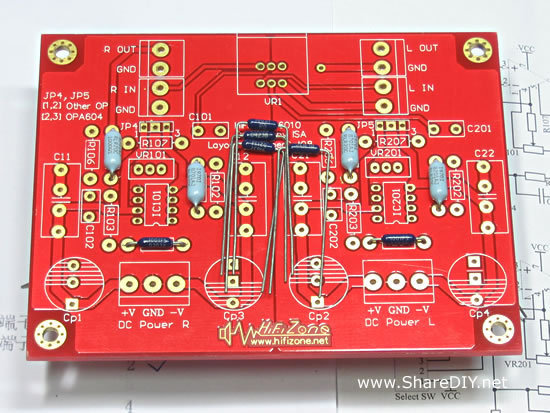

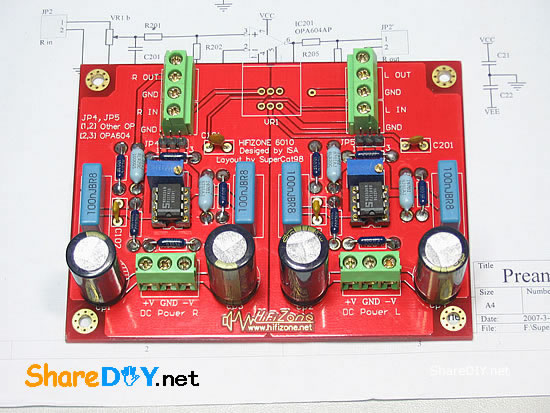

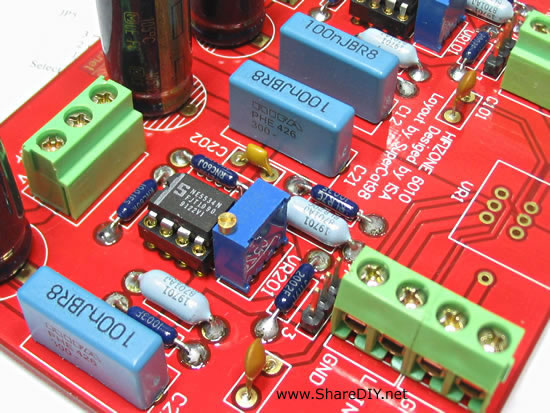

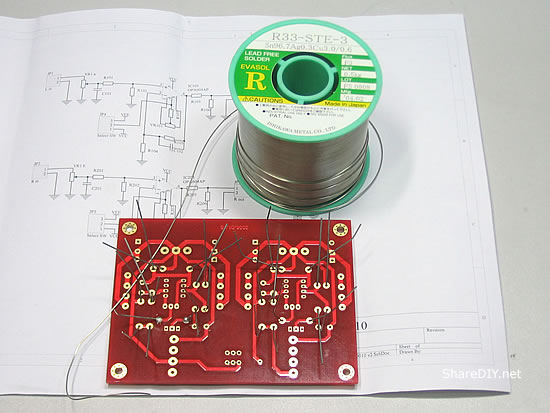

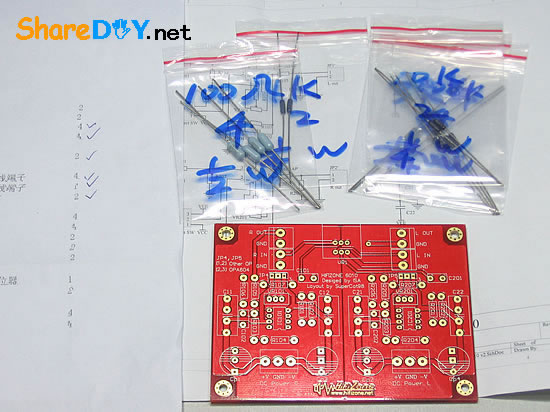

 安装制作： 安装顺序时先安装小部件零件，首先安装电阻，把电阻折成90度直角，便于安装，而且美观。注：安装电阻时，养成把阻值字体的一面朝上，便于以后安装调试、维修   采用日本ISHIKAWA无铅含银含铜环保焊锡进行焊剂(注：含银含铜同时电阻率比锡铅焊锡更低，有利于电路工作，利于信号传输，音质表现比一般的焊锡好，抗拉强度提高一倍)  电阻焊剂完成  检查无误后，继续焊接其它电阻、配件  零件不多，很快就焊接安装完成，由于PCB电位器标配的是东京光音VR（10KA-2CP601S）作音量控制，暂无这配件。安装完成的效果   基本完成，下一步是制作一个采用lm317/337高品质的电源，待续... (责任编辑：admin) |
