【参赛】巧改天龙AVR-6010功放多声道的前级输出

时间:2017-05-29 14:15来源:www.crystalradio.cn 作者:george 点击:
早在DVD时代,为享受ac3/DTS等电影院级音效,买了台已经开始具有次世代的天龙6010AV功放。 但众所周知,这种入门级功放出于成本的控制和故意拉开其他同类的档次,通常电源和功率放大部分都严重缩水。 以致造成输出功率小,音域窄,甚至失真在所难免。实践证
早在DVD时代,为享受ac3/DTS等电影院级音效,买了台已经开始具有次世代的天龙6010AV功放。
但众所周知,这种入门级功放出于成本的控制和故意拉开其他同类的档次,通常电源和功率放大部分都严重缩水。
以致造成输出功率小,音域窄,甚至失真在所难免。实践证明,利用品质现对优良解码前级,外接只要不是太差的功放就能起到立竿见影的效果。
其实要实现的原理并不复杂,只要把前后级信号连线找出来,延长至机外,加上输出接口,能插音频信号线连接到后级功放上即可。
网上早有不少实施的方法,甚至还有套件出售。但是共同做法都是弄根排线从机箱缝隙引出,利用机箱后盖螺丝固定外加根安装了一排插孔长条。
   。。。。。。

    而按造我的方法这一切都可以省掉,不需要加什么插口排条,外形保持不变,甚至如果不告之你都不知道里面已经做了改动。
不要看功放后面成排成列的输入输出口有数十颗之多,其实实际使用的只有三分之一都不到,那只要找几个基本不用口子改为输出不就行了吗。

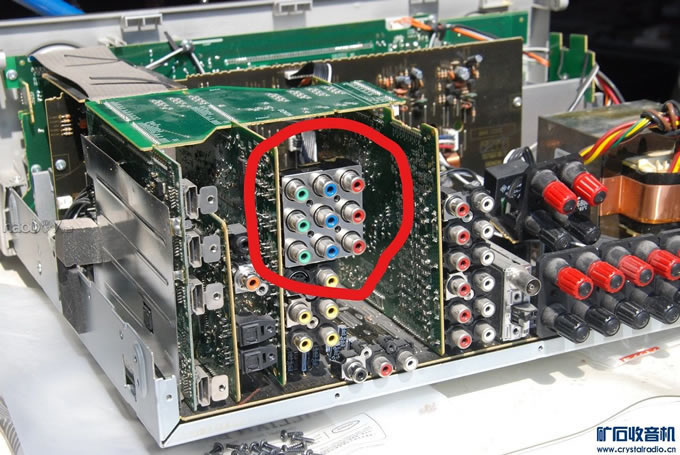

自从有了HDMI,RGB早就成了过去式,这种接口只能是个摆设,难得的是6010这台机器的这部分动起来还特别简单容易。

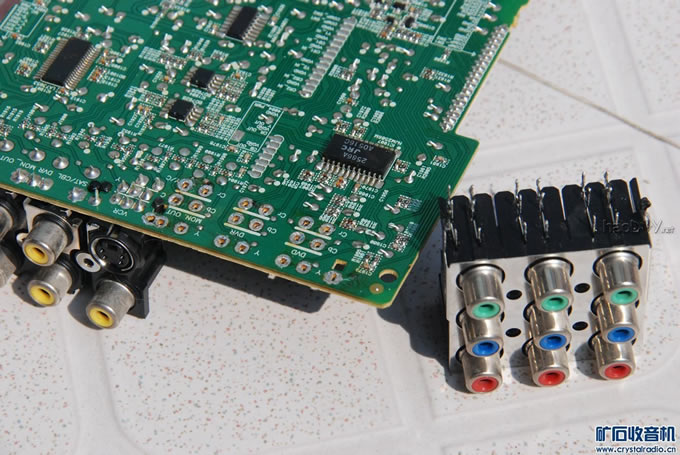

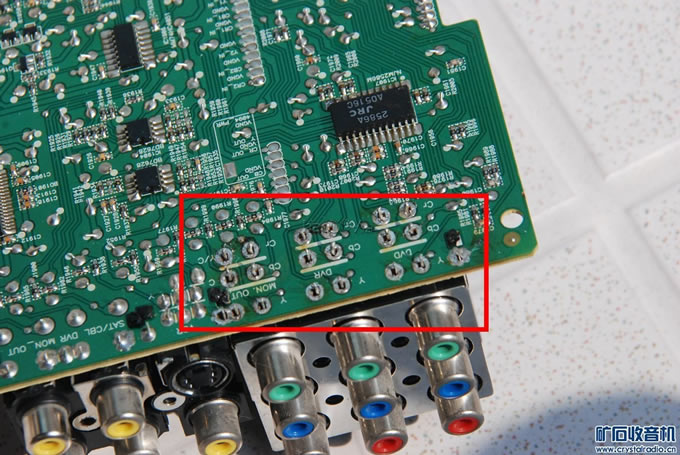

只需要把这个共九个口的组件从PBC上焊下来,然后转动180度,原来的位置原来的固定螺丝。外表几乎看不出变化,却有了九个可以给你任意使用的接口。







【参赛】巧改天龙AVR-6010功放多声道的前级输出

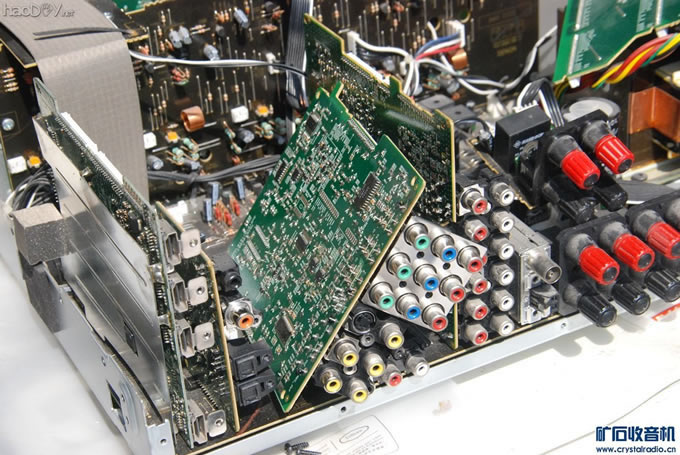

好了,下面就一步步往下拆了。





【参赛】巧改天龙AVR-6010功放多声道的前级输出





【参赛】巧改天龙AVR-6010功放多声道的前级输出





【参赛】巧改天龙AVR-6010功放多声道的前级输出





【参赛】巧改天龙AVR-6010功放多声道的前级输出

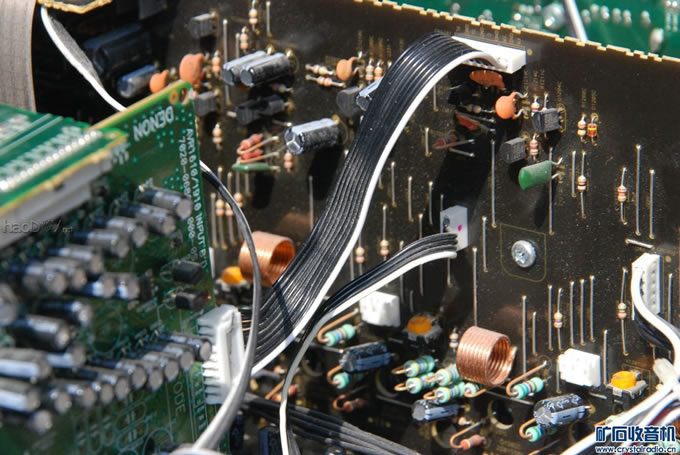

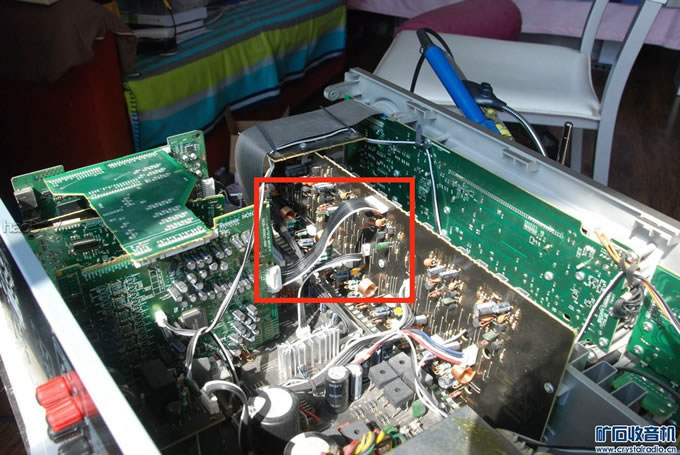

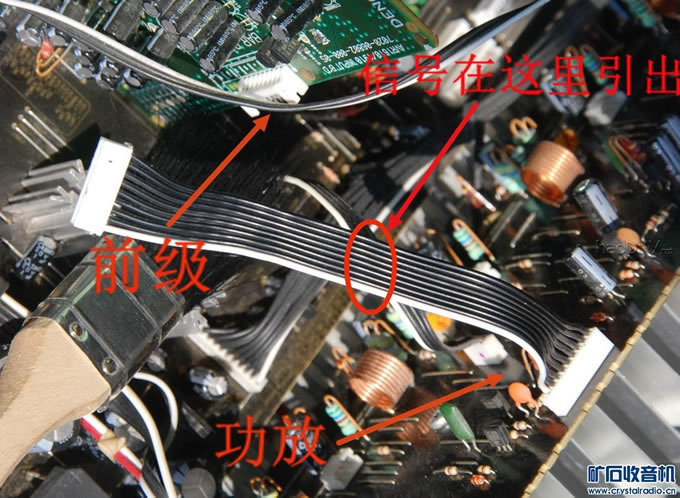

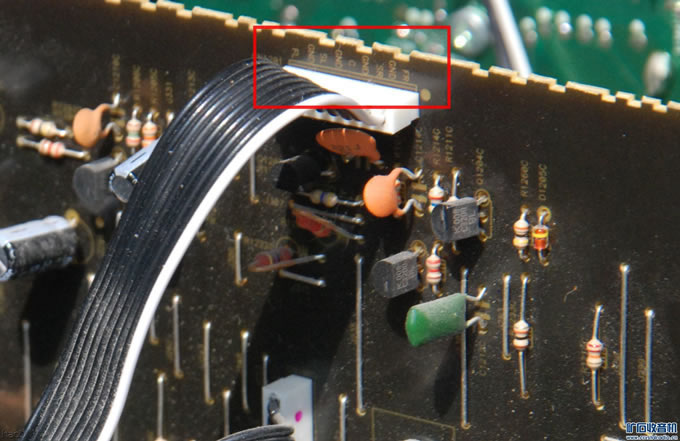

下一步,就是要把那个前级跟后级连接处找到。发觉这根线也TMD太好找,根本就是放在了你眼前一样,而且上面还清清楚楚明明白白标明了连线的功能。





【参赛】巧改天龙AVR-6010功放多声道的前级输出





【参赛】巧改天龙AVR-6010功放多声道的前级输出





【参赛】巧改天龙AVR-6010功放多声道的前级输出

现在问题是不是就变得非常简单了,只需要从这组线分出五个信号,加些延长线,分别焊到前面拆的插孔上就万事大吉了。网上的许多高手,包括卖的套件就是这样做的。





【参赛】巧改天龙AVR-6010功放多声道的前级输出

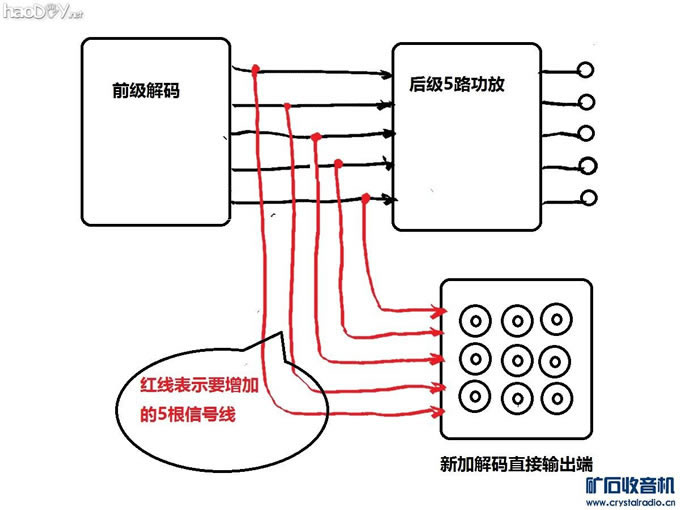

接线原理图





【参赛】巧改天龙AVR-6010功放多声道的前级输出

不过根据多年来家庭影院实际使用经验,不论是5.1还是7.1声道欣赏电影,前面左右声道和中央声道对整个音响环境起到了百分九十五的作用。道理很简单,演员表演不是绝大多数时间都是在你面前表演的吗。所以我还是决定只把左中右的信号引出,后面的两路环绕保持原样。
  按照上面的接线图可以看出,前级的解码输出,是同时给了两路并在一起不同的功放,是不是两路功放相互间会产生干扰另当别论,但是既然原路功放不需要用了那还是短开为好。
  再进一部,在需要欣赏7.1次世代,只需要把第3第4路环绕引进的原来歇脚左右功放就可以了,不需要再去买攻放了。
  自豪的认为这是个十分完美的方案!当然接线还是要动番脑筋的。
