介绍一款性能优异的IC运放前级

时间:2012-09-28 16:38来源:hifidiy.net论坛 作者:MJQ1164 点击:
介绍一款性能优异的IC前级: 原理: 【信号--》[原音+高通(+单独可调的放大)+低通(+单独可调的放大)]---》混合放大---》缓冲输出】 本人是用洞洞板搭棚的,电源用的是衡阳原音哇田电源板正负18v独立供电,容后上图 说明:a.2图漏画了47k对地电阻 b.正电源退
介绍一款性能优异的IC前级:

介绍一款性能优异的IC运放前级



  原理:

【信号--》[原音+高通(+单独可调的放大)+低通(+单独可调的放大)]  ---》混合放大---》缓冲输出】

本人是用洞洞板搭棚的,电源用的是衡阳原音哇田电源板正负18v独立供电,容后上图

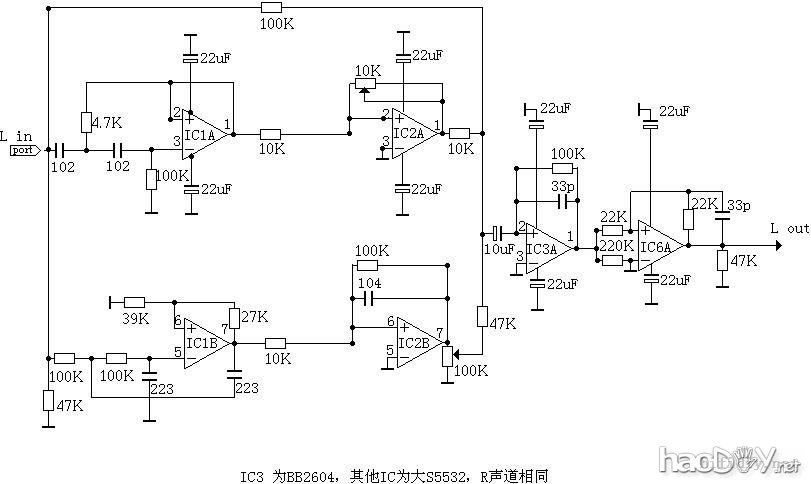

说明:a.2图漏画了47k对地电阻
         b.正电源退偶22uf电容画反了
         c.第一图已更正上述错误
         d.IC6的22k是负相输入,220k正相输入

图:

介绍一款性能优异的IC运放前级

介绍一款性能优异的IC运放前级

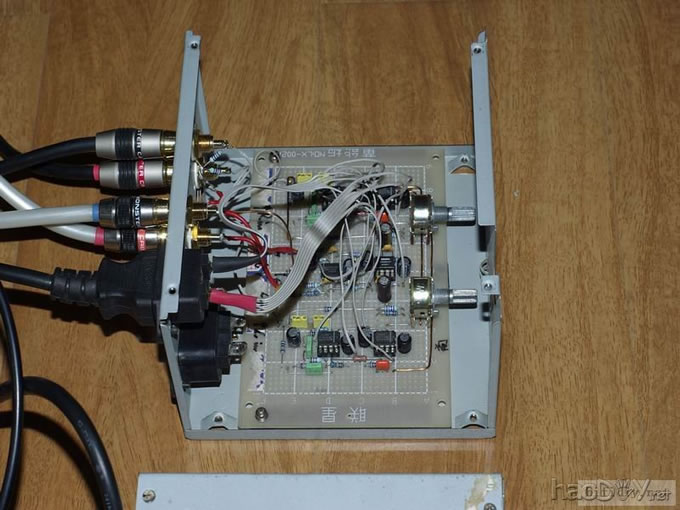

第一张是搭棚板,装在一个电脑电源空盒中,利用原三项插座接正负18v电源,红为正,黑为负,
         中间是地,六芯排线是硬盘40芯排线裁下,采用分布式直接供电。

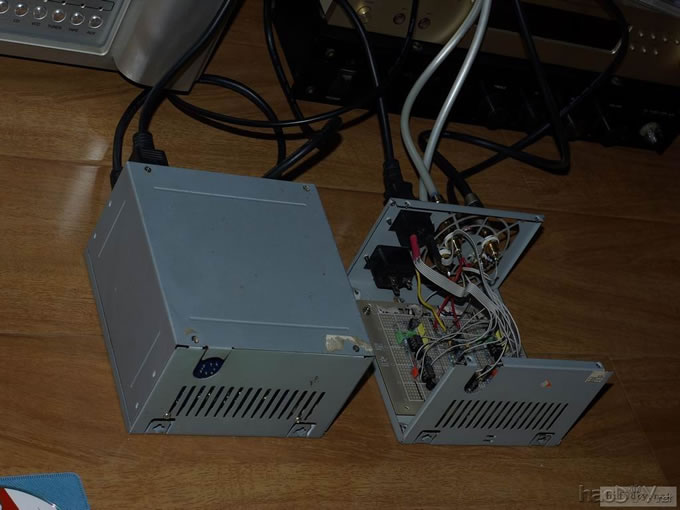

第二张图,左是独立电源没打开,就用的电脑电源空盒。



    说说本人的配置,音乐是普通DVD(仅在输出部分打磨,其DAC是4360)音源到前置用的是
秋叶原的双心屏蔽线自制,前置到后级用古河50元/米线自制,后级是坛上买的二手湖山PSM-2
(很便宜380元)安原电路重装的,喇叭线是普通货(不知名),音箱是豪杰白雪公主。
    没用此前置时高音不行(不透也不飘)虽然不缺,但不贵气---这对高音很重要
   今天下午在朋友处接上此前级后对其低频改善很大(咸菜一样 后级是斯巴克265A+老板美之声监听一号)
