澳大利亚译文:DIY动磁式(MM)RIAA唱机前置放大器唱放

时间:2012-11-01 11:04来源:diyaudioprojects.com 作者:Mark Houston 点击:
乙烯中兴 我买了一个Pro-Ject的唱机盒SE安瑞嘉平面3(P3)转台,雷加RB300唱臂(买了一些20年前)和新的Grado的奏鸣曲木的身体盒我的音乐系统,其中包括模拟部分完成改造。 的Pro-Ject的的唱机箱SE前置放大器的成本约$ AU400($ 200US),似乎是良好的价值的

恋慕乙烯中兴

我买了一个Pro-Ject的唱机盒SE安瑞嘉平面3(P3)转台,雷加RB300唱臂(买了一些20年前)和新的Grado的奏鸣曲木的身体盒我的音乐系统,其中包括模拟部分完成改造。的Pro-Ject的的唱机箱SE前置放大器的成本约$ AU400(〜$ 200US),似乎是良好的价值的钱。我乙烯听的复苏已经肯定是愉快的,现在我购买的古典和爵士乙烯,我永远也不会在我的“老”乙烯基打球的日子。在过去,我有一个哈蒙顿集成放大器与集成唱机阶段。这产生了非常平坦,“hissy”的声音,我也不会容忍今天的有限合伙人。这样的事情已经变得更好。


DIY动磁式(MM)RIAA唱机前置放大器套件

(Jaycar)通过当地的电子商店目录,我碰到一个磁盒前置放大器工具包(部件编号KC5433) 它使用两个LM833运算放大器(运放),耗资AU39.95。当然,运算放大器可以升级性能更高的版本。虽然我感到满意的Pro-Ject的唱机盒SE我想建立自己的唱机前置放大器。我想是一个狂热的DIYer们绘制的任何事情,即使你已经有一个商业单位,你可以建立自己的。

澳大利亚译文:DIY动磁式(MM)RIAA唱机前置放大器唱放

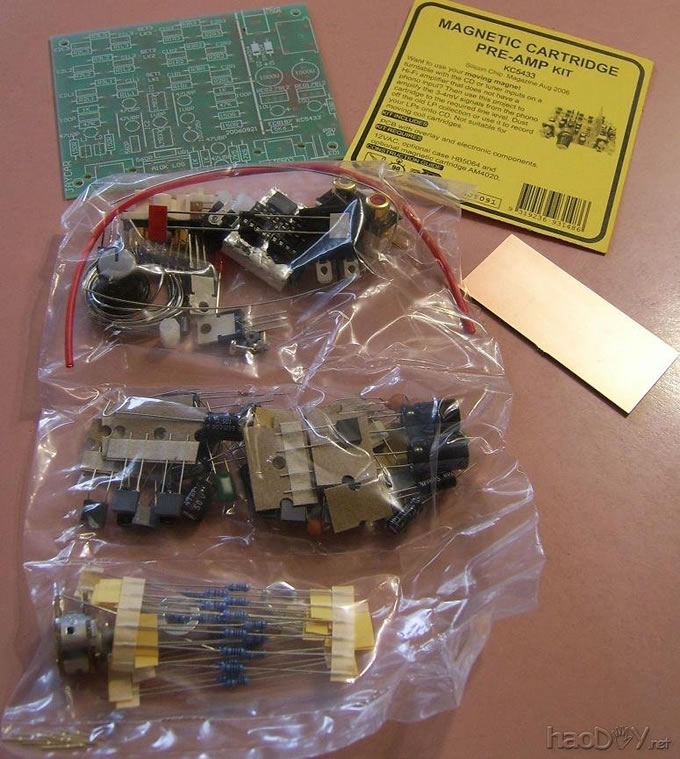

照片1:DIY动磁式(MM)RIAA唱机前置放大器套件内容

的试剂盒,包括一个印刷电路板(PCB)和安装在PCB上的所有的组件。如果你想添加额外的补偿,您将需要一个合适的情况下,电源(15VAC walwart)和一些可选的组件。的PCB有规定,允许三种不同的补偿可通过跳线选择。但是,请注意,只有足够的组件工具包中的安装一个完整的,两个部分的补偿。有三个完整的可选择的补偿,你将需要购买的组件(我的成本约20美元)的平衡。如果你只有感兴趣RIAA补偿,额外的部分不是必需的。

补偿列出:RIAA的,DECCA,EMI唱片,NARTB和哥伦比亚。也有一些78补偿。本套件有很大的灵活性。至于我自己,我RIAA和DECCA补偿。

前置放大器部的示意性示出在图1中。请注意,此电路硅芯片在线和批准举办的原理在此网站上已经提供的硅芯片在线。下面是文章的链接出现在215期-建立这种磁盒前置放大器,由约翰·克拉克

澳大利亚译文:DIY动磁式(MM)RIAA唱机前置放大器唱放
(示意图硅芯片在线)

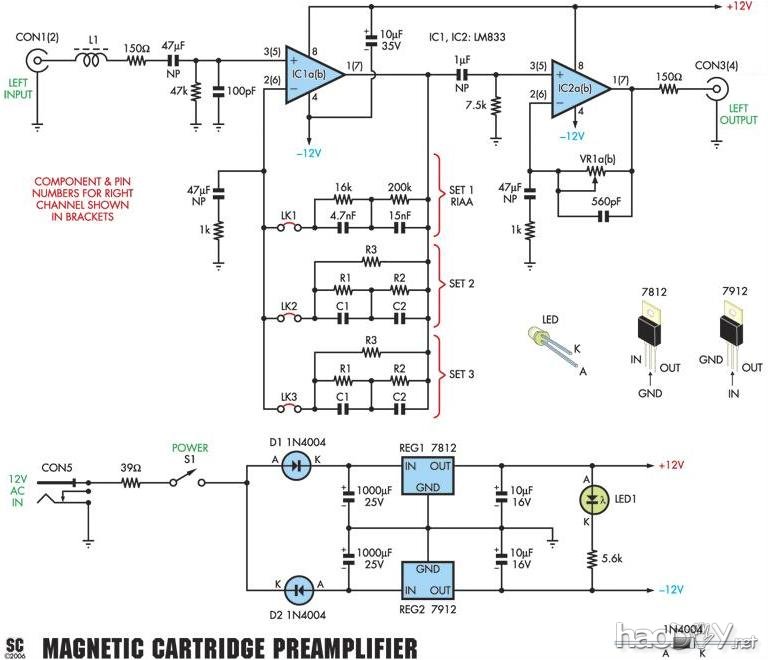

图1 - 动磁式(MM)RIAA唱机前置放大器电路图


建设 - 自己动手动磁式(MM)RIAA唱机前置放大器套件

我一开始安装的一小部分,电阻和小电容。该工具包与整流器(1N4004二极管)12V稳压器(7812/7912)和印刷电路板屏蔽。我最后插入两个运放芯片。我还添加了0.1 uF的聚丙烯瓶盖冷落到最后的滤波电容,以减少二极管和稳压器的噪声和任何引起的RF。另外,我铁氧体磁棒上的剪辑到15VAC walwart结束。该板可完全填充在一个或两个小时。补偿组件安装时要小心。您必须对齐两个图表中的说明选择正确的组件多为补偿网络。

澳大利亚译文:DIY动磁式(MM)RIAA唱机前置放大器唱放

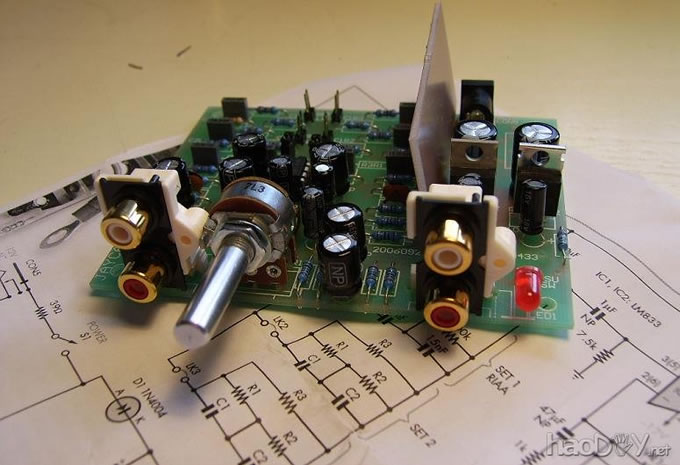

照片二:组装后RIAA唱机前置放大器套件

的情况下,我选择的是ABS塑料。塑料是很难钻,但并没有破碎或分裂。我排的情况下,焦油和粘重的基础上,盖和侧面的铝箔胶带。我没有地球的陪衬。PCB站粘电脑支座的。金属箔和支座提供减震和RF屏蔽。为了进一步打击,我加入了宽大柔软的硅脚。

澳大利亚译文:DIY动磁式(MM)RIAA唱机前置放大器唱放

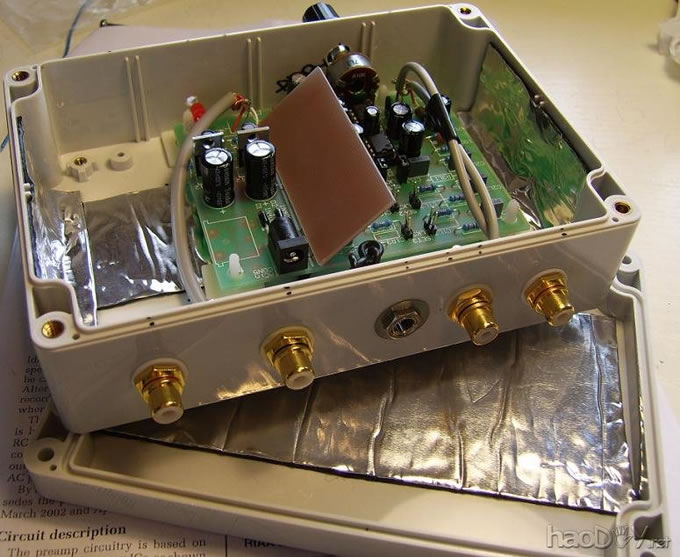

照片3:唱机前置放大器外壳

增益控制戳通过前面的输入/输出(镀金RCA接口)和电源插座的后面。一个LED用于电源指示灯。

澳大利亚译文:DIY动磁式(MM)RIAA唱机前置放大器唱放

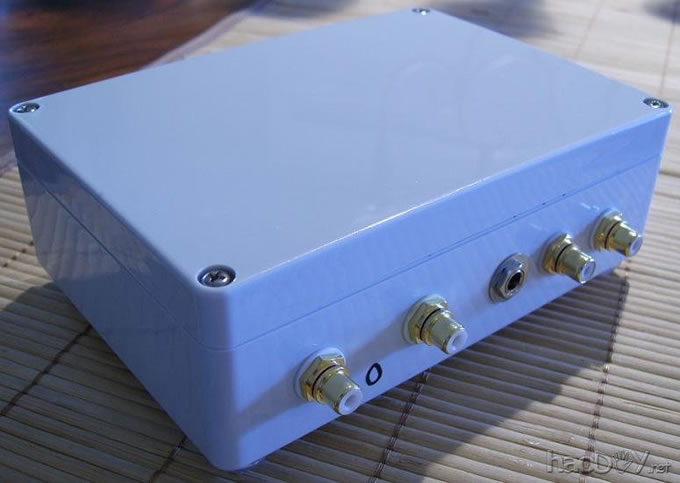

照片4:成品RIAA唱机前置放大器套件 - 后

澳大利亚译文:DIY动磁式(MM)RIAA唱机前置放大器唱放

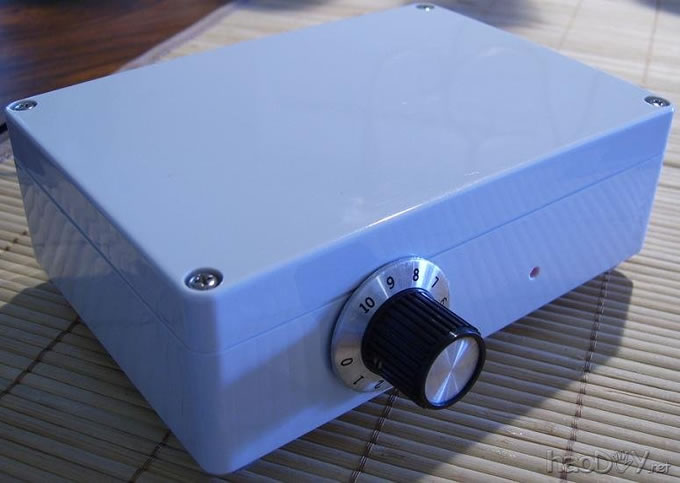

照片5:成品唱机前置放大器套件 - 前


声音 - 自己动手动磁式(MM)RIAA唱机前置放大器套件

该套件有过的Pro-Ject的唱机盒SE的一大优势是能够调整增益。它不提供的,是动圈(MC)墨盒的支持。

几个小时后,听的声音,我感到非常高兴。这是咝咝声和嗡嗡声免费,产生的自然和无色的声音,我已经打了所有古典,摇滚,爵士唱片(一些是180克的重新发布1958年的经典唱片,其他现代直接的金属切削主冲压件和数字录音)。我不能在所有故障前级放大器套件。即使设定为全增益,它不会产生不必要的噪音。

从主观上说,该工具包的Pro-Ject的的唱机箱SE前置放大器的音质非常好,比较。 (责任编辑:admin)
