CG-01A前置放大器的制作汇报(4)

时间:2012-10-02 19:11来源:hifidiy.net论坛 作者:长贵 点击:
热机5分钟后重复检查以上参数,若有变化,并可重复步骤微调整即可完成并进入仪器测量程序。 以下是通过示波器,结合信号发生器和毫伏表的几组测量图片,请诸位鉴阅。 寒酸的测试环境 装机后的方波输出状态 稳压电源

    热机5分钟后重复检查以上参数,若有变化,并可重复步骤微调整即可完成并进入仪器测量程序。

    以下是通过示波器,结合信号发生器和毫伏表的几组测量图片,请诸位鉴阅。

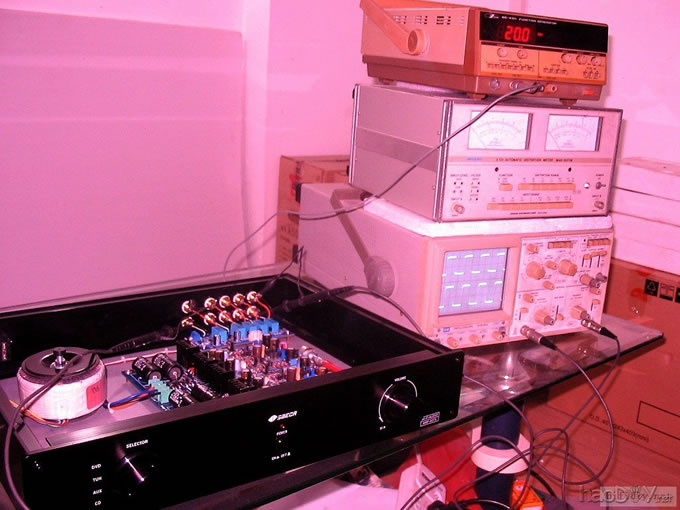

寒酸的测试环境

CG-01A前置放大器的制作汇报

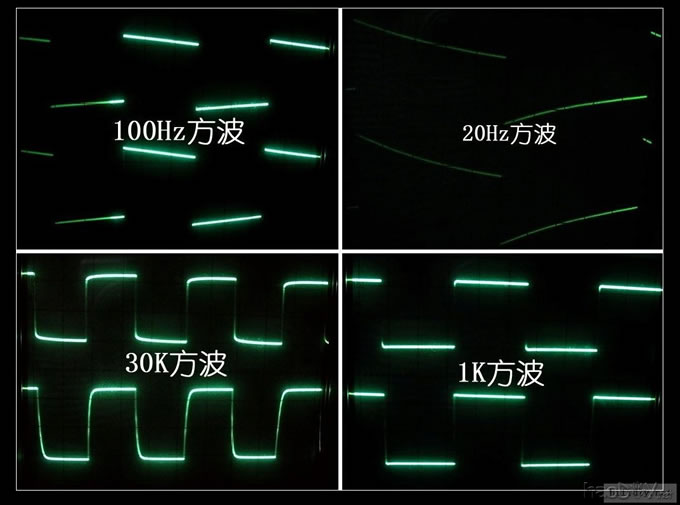

装机后的方波输出状态

CG-01A前置放大器的制作汇报

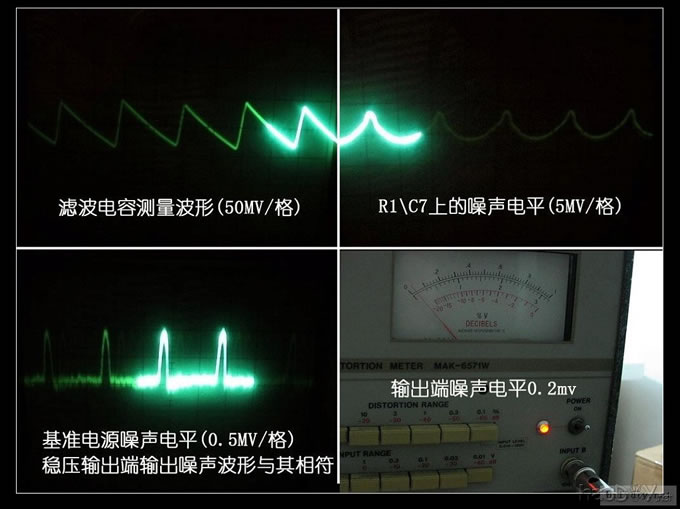

稳压电源的各关键点的波形观察状态

CG-01A前置放大器的制作汇报

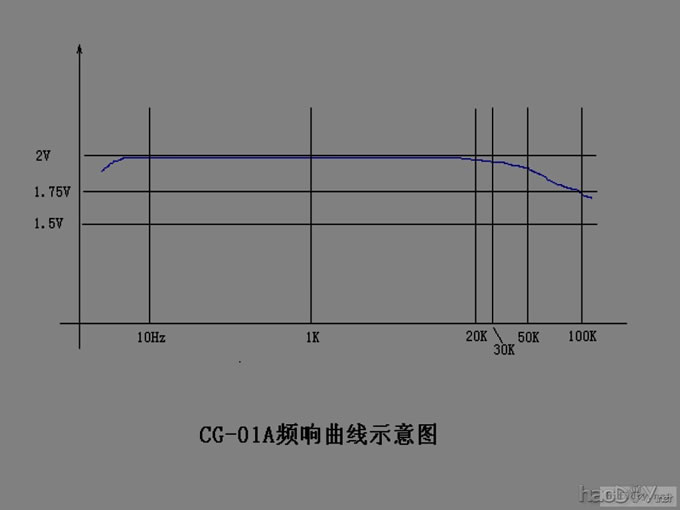

没有专业仪器的情况下,整机的频响曲线图,只能通过毫伏表在各频段的电压指示下手工描绘了。

CG-01A前置放大器的制作汇报




四、整机自我评价。

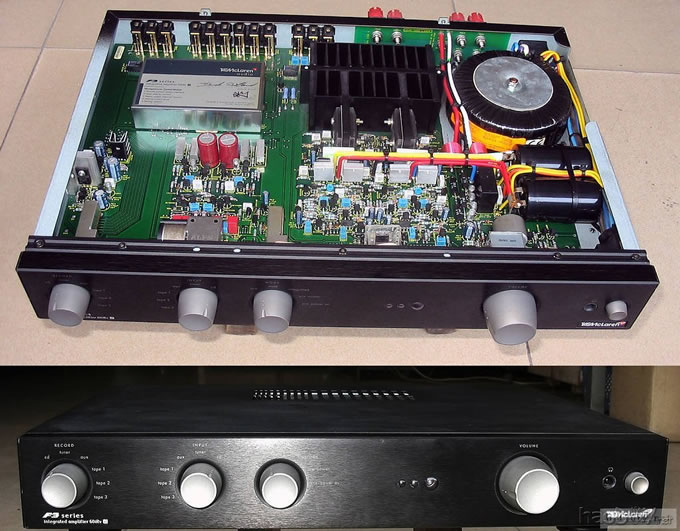

整机装配完成试听后,无论是从测量指标或听感上的比裸奔时好,音乐背景比原来更加宁静,同时也深信“煲机”这一名词了,机器通电老化几天后,声音变得更加宽松甜润。至于这机器好到什么程度,我个人也说不出一个准,反正比下图这台机器的前置部分好!


CG-01A前置放大器的制作汇报
