概述:
1、五组输入选择,TQ2继电器方式

2、前级默认初始值是内部前级,可通过遥控器选择连接外部前级(连接外部前级时,
信号只经过输入选择继电器及输出切换继电器,信号处理均全由外接前级完成)

3、PCB设计内部前级预留扩展模块接口,可在电子音量后叠加一前级或BUF再输出.

4、输出静音功能,切换继电器时.静音继电器先动作----执行切换动作-----释放静音继电器.
确保后续设备不受冲击损坏(内外前级状态均有效).

5、两种最大音量调节方式。机箱面板编码器最大音量只能调到0DB（这个功能主要防止我捣蛋儿子搞破坏
，限制音量以保护设备，这个DB值可依实际需求做调整）。遥控器最大可调节到10DB。

6、面板按键功能只保留音量+-,静音(旋转编码器);输入切换(按键),其余功能由遥控器完成.

7、LCD屏背光改为屏保设计，按键或遥控有动作时，LED背光点亮，设为无动作10秒后LED背光熄灭。
节能兼晚上看电影时，LCD的背光影响视觉效果。

8、遥控功能定义，赛格买回来的遥控器

自去年DIY继电器音量综合前级，继续DIY马达电位器音量控制前级。PCB已洗出来，马达电位器也淘回来了。
一直没心思去做。心里总有个结，想DIY个没有机械触点的音量控制

一直在搜索资料，觉得BB公司的电子音量可以一试,竟然可+-15V供电

。于是马达电位器搁浅，
直接做电子音量前级。洗板的费用心疼啊.
个人喜爱的前级是综合型的，包含输入切换、可外接第二台独立前级、输出可选A、B组
（可选择到A后级或B后级）。LCD显示和红外遥控功能不能少（只因太方便了）。
计划开始启动。。。。。

电子音量综合前级框图

，限制音量以保护设备，这个DB值可依实际需求做调整）。
遥控器最大可调节到10DB。

6、面板按键功能只保留音量+-,静音(旋转编码器);输入切换(按键),其余功能由遥控器完成.

7、LCD屏背光改为屏保设计，按键或遥控有动作时，LED背光点亮，设为无动作10秒后LED背光熄灭。
节能兼晚上看电影时，LCD的背光影响视觉效果。

8、遥控功能定义，赛格买回来的遥控器

9、LCD显示定义

PCB

欲善其工，先利其器
DIY真是个累人脑力&体力活！经过了两个月时间，期间断断续续地进行着，大部分工作在黄金周已完成，
这个周末进行整机组装。
首先是9组RCA插座，这次学聪明了，不再用钳子拧。欲善其工，先利其器。用两个12厘的套筒，
快、劳固、省力省时

LCD显示模块安装
这个只需在面板攻牙，虽简单，但铝板不好攻丝，也耗了两个小时

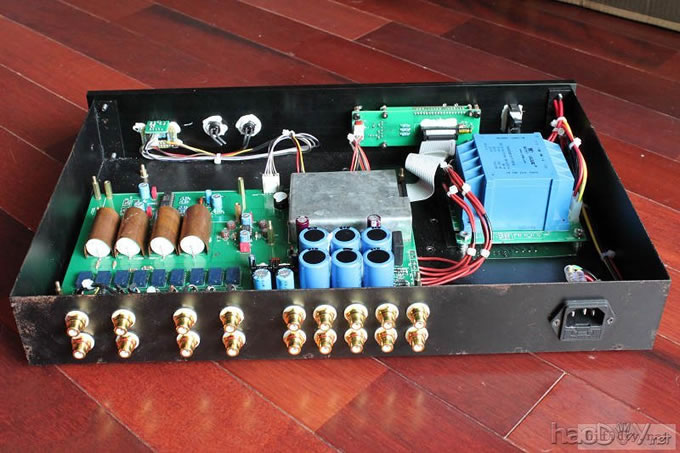

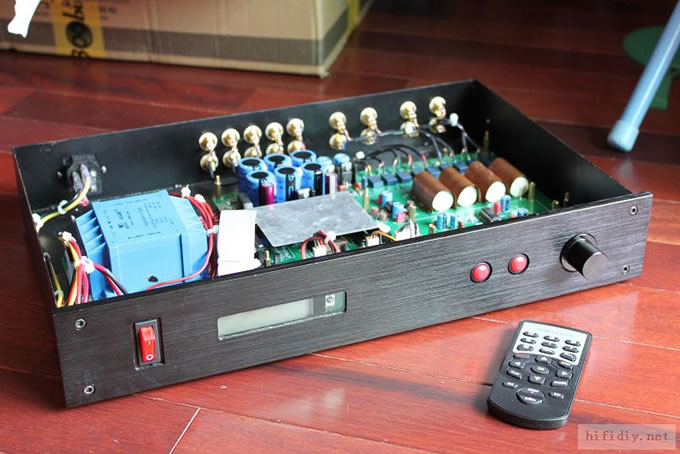

综合前级放大器说明
结构图

1、五组信号输入
2、开机初始默认值为内置PGA231O为核心的前级，主板设计为231O直接输出，
可通过搭配扩展模块，于231O后再接各类前级或BUF
内置前级灯光显示效果
内置前级灯光显示效果

3、输入信号经输入切换后可选择送到外部前级，本人应用是外接马7胆前级。外接前级信号再返送回来。
外接前级模式下，输入切换，输出AB组切换，静音控制有效。

信号只经过继电器切换，不做任何处理。保持外接前级所有特点。
4、两组信号输出，信号可选从A组或B组输出。可方便两套系统使用及对比测试的便利性。
5、所有继电器动作静音功能，凡进行继电器切换，都执行---先静音----切换继电器-----最后取消静音。
如使用内置前级，231O均使用淡入效果（输入切换，静音恢复，输出AB切换，内外前级切换）。
没有切换爆音现象。
6、LCD背光控制。标准为白色背光，如没进行控制10秒后背光熄灭，这时候的背光时很柔和的橙色背光。
晚上关灯看电影时也不刺眼。
前级处于静音状态时，白色背光灯会不停闪烁。以醒目方式提醒目前处于静音状态，
避免静音状态离LCD太远时看不到
