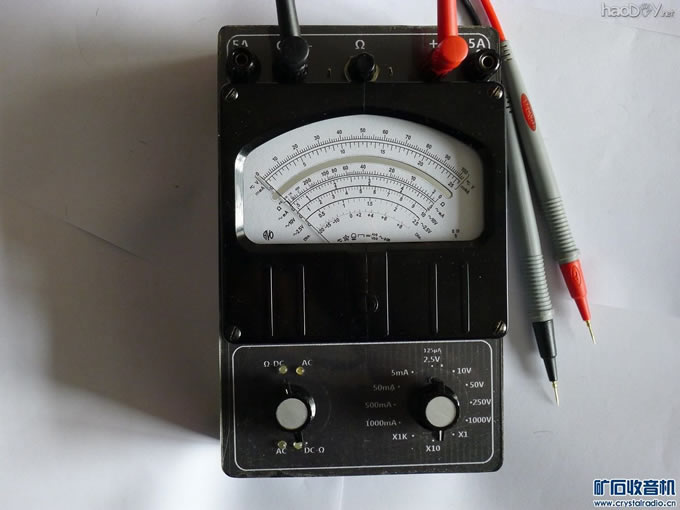

自制第四块指针表，都发表在本论坛中。指针万用表也要自制，现在自己制作的指针表是为了达到高质量。 自制的指针表准确度较高，性能指标超过10K/V的 MF7指针表，~A、―A、~V、―V、Ω档的压刻度线的读数都很准确。 采用的表头是满度100μA的，采购成本低；精度为1.5级，线性很好，读数从1到满度100误差很小。取下磁短路铁片，竟然满度电流达到75μA，用这个表头自制电压灵敏度是DC_12K/V 、AC_12K/V的指针表。 下载并改画了本矿坛中的 “AudioCAT”大侠画的指针表的度盘，在此表示谢意，如图24。 这个刻度盘，0_中心 : 中心_满度 = 47mm : 46mm ；用的这块表头线性非常好，而且符合这个度盘。 波段开关(右轮)用1刀11掷X3 + 3刀3掷X1 = 4层，3刀3掷需要简单的改制，如图27。 波段开关(左轮)用4刀 2掷 X1 + 1刀1掷X1，如图2、7。 一. 特点如下： 1.测量范围_共27个档位，有~2.5V至~2500 V、―2.5V至―2500 V、―5mA至―5A档、~5mA至~5A档，有―100μA档，有4个Ω档。 2.电压灵敏度_交流、直流都是12K/V。 3.准确度等级_~A ~V为2.25级、―A为1.0级、―V为1.5级。 4.―A、~V、―V共用一个刻度，如图6。这块表没有采用互感器，所以~mA和~10V、~2.5V需要单独画的刻度，如图6。 5.共四个电阻档，Ω档中心Ω_分别是×1=40Ω、×10=400Ω、×1K=40KΩ、×10K=200KΩ(如果中心Ω还用400KΩ，那么电池电压就得用60多伏了)； 6.用×10K档的测量电阻的方法是_将右轮放在×1K档上，+表笔插在×10K插孔上。 7. ×1、×10档用3V供电_由5# 1.5V两节串联， ×1K档用 6V供电，_由5# 1.5V四节串联，×10K档用 33V供电，最低时27V(用三块9V + 1.5V四节5#)如图2、3。 8.分左轮、右轮来转换档位，免去加装多组凸轮开关的麻烦，如图11。 9.有镜读_把表头度盘改制成镜读式的，如图23。 二. 电原理图： 1.此表的电原理图是用protel99se画的，压缩包1里有用protel99se画的完整的电原理图。 2.各个部位的图_如图10至图14。 3.图20是拧上固定螺丝最后完成的图。 三. 适合于业余自制 1.关键的几个地方的电阻是线绕的电阻，有自己绕制的和买的成品电阻，共6个线绕的。 2.尽量都用铜螺丝、垫片、固定件等。 3.外壳用旧铝板制作的，外面衬得一张画报纸，如图16、17、18。 4.用普通的波段开关，寻找容易；将右边波段开关的定位档片锉掉，如图28。使旋钮左右可连续转动，右边的波段开关要定位于DC-AC之间。 5.在自己家中就可以全部完成。 四. 制作结构： 1.全采用搭棚焊接方法。 2.固定电池的方法，如图2、3。 3.为了达到精度，每一档的电阻，都用两个以上的电阻串联组成，优点是增加功率容量、两个电阻利用±误额来组成精准的一个电阻、最好采用一个金属膜的正温差，一个碳膜的负温差，保持在不同环境温度中保持每个电阻的温漂达到最小值。 五. 调试方法： 1.首先调―mA档_调电位器WR2_680Ω，使―5mA满度，调好后就再也不动了。 2.第二步，调~V档_R10=20K*，使~2.5V档满度；~12K/V 3.调―V档_调电阻R10=9K*、使―2.5V档满度；―12K/V。 4.调~ A档_调电位器WR17_680Ω， 使~5mA档满度。 5.调X1Ω档_调R9，使X1Ω档的中心Ω=40Ω， 调X10Ω档_调R26，使X10Ω档的中心Ω=40Ω， 调1KΩ档_调R10。使X1KΩ档的中心Ω=40KΩ， (责任编辑：admin) |
