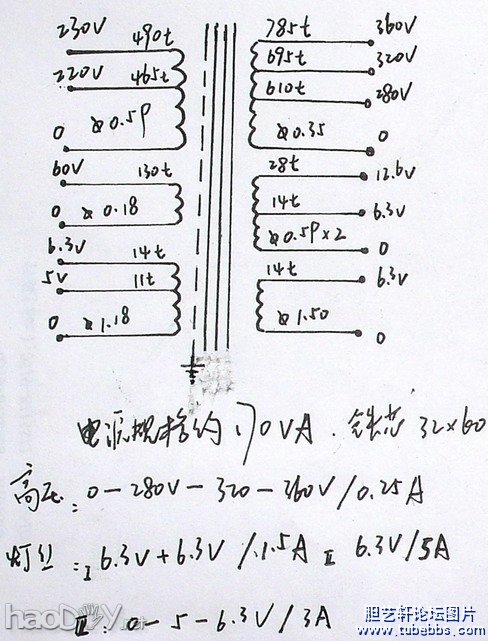

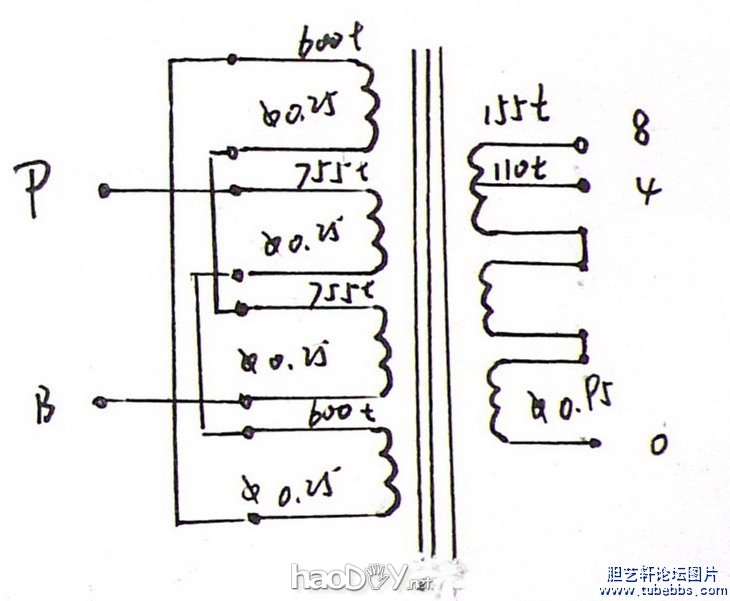

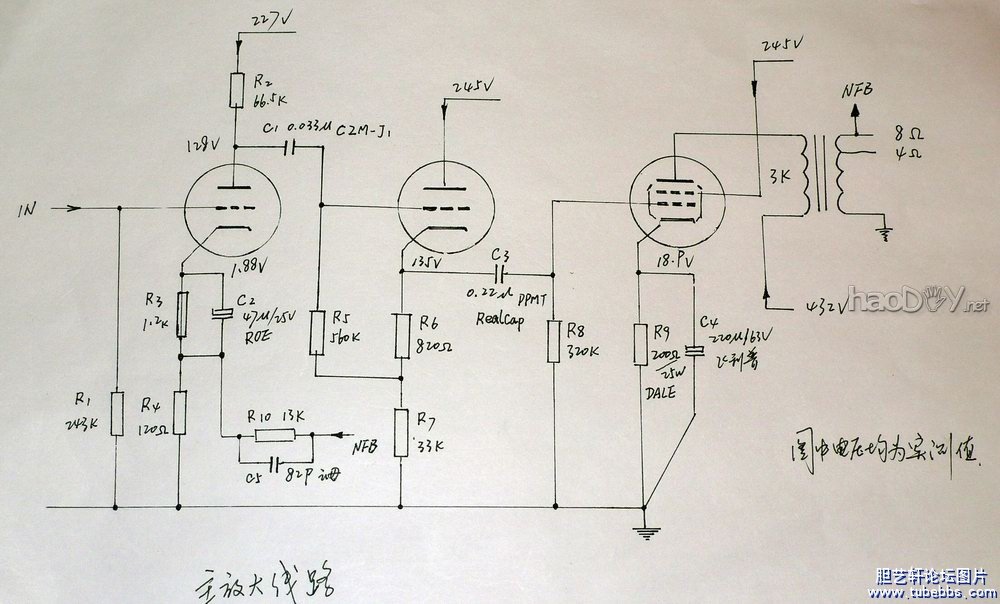

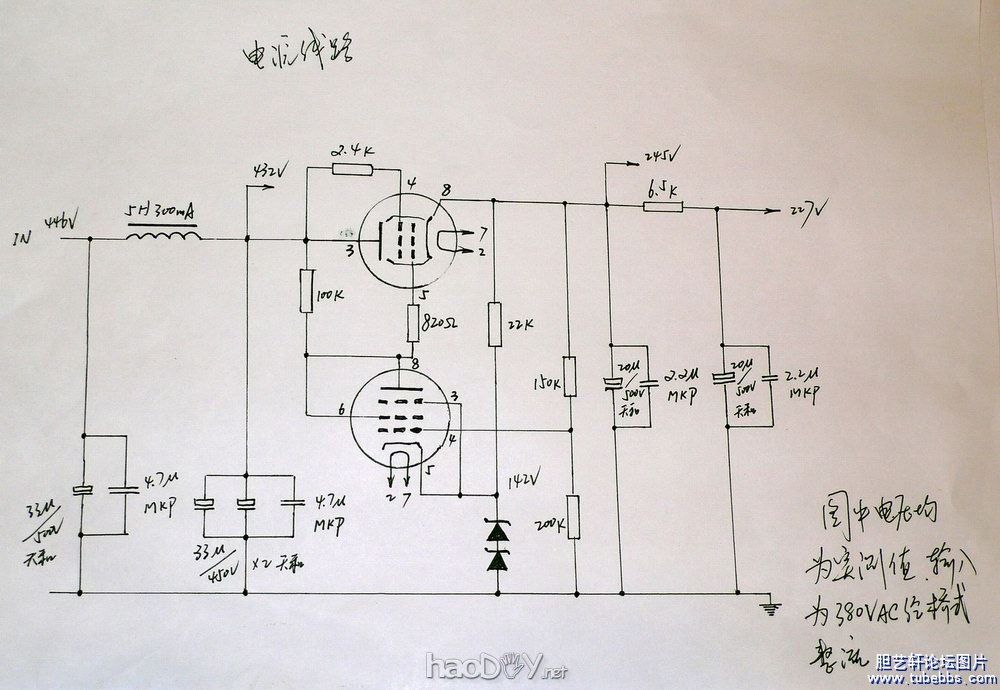

呵呵，再不上图恐怕要引发众怒了，还是赶快上了。其实电路很简单，系在香港曾师傅线路的基础上稍加改动，使其更符合自己的情况而已。这是我的第三台KT88单端，也是最符合自己胃口的，留存和使用时间最长的机器。自我吹嘘一下，该机除保留单端机固有的特色外，其低频震撼力和控制力足以媲美推挽。 主放大线路（电子管分别为12AT7、12AU7、KT88）  电源线路（电子管分别为6P3P、 6J8P）。图中右下角标注380VAC系笔误，实际应为360VAC，抱歉！  输出牛数据（z11的96片，叠厚55）  电牛数据（z11的96片，叠厚60）  阻流圈数据：0.35的大22兰灰片，叠厚45，线径0.38 ，匝数2220，气隙0.44，电感量5H，允许最大直流320毫安 (责任编辑：admin) |
