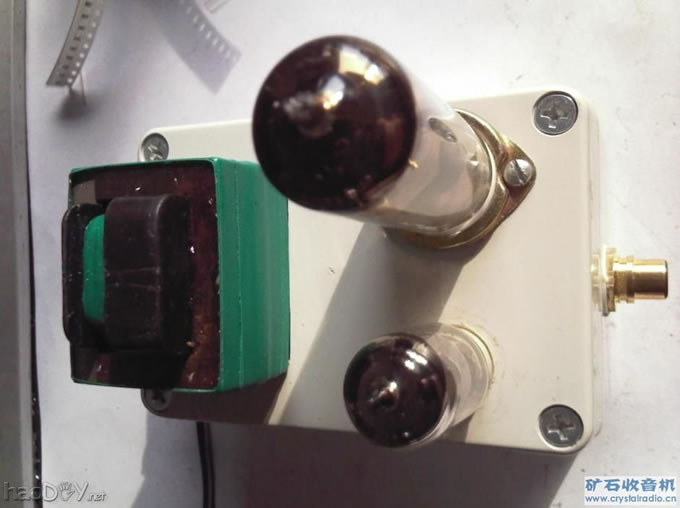

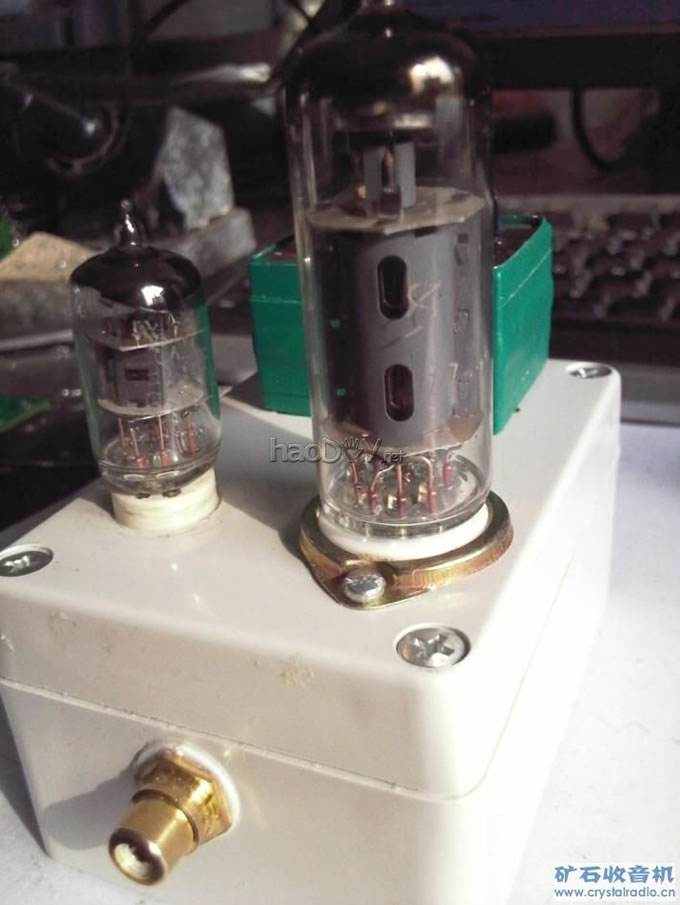

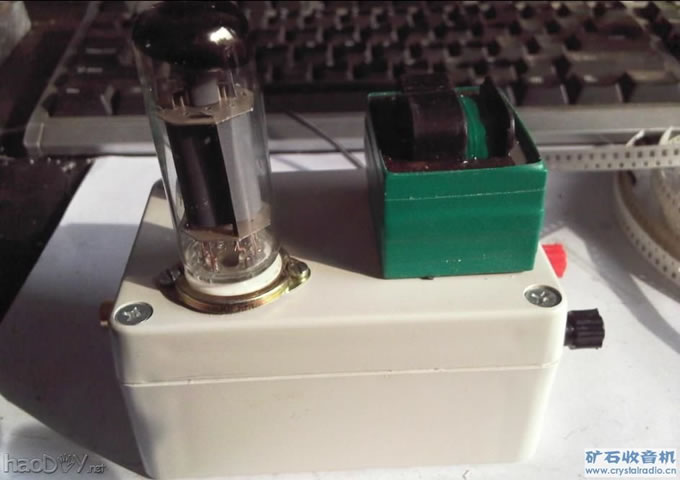

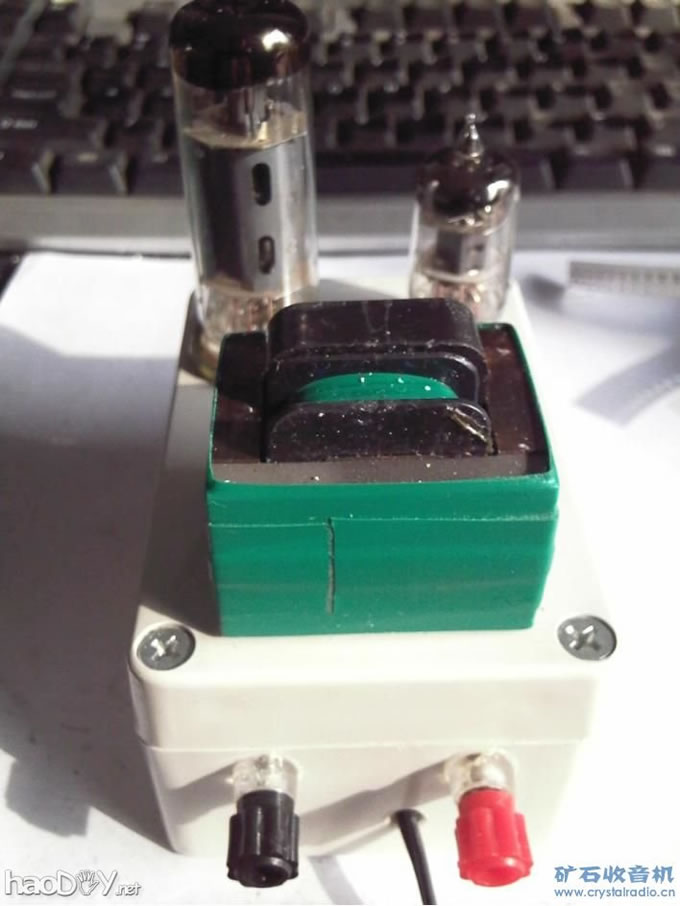

是一个单声道的热盘 6J1 和6P1的功放，灯丝是使用变压器的，比起我以前用开关电源作灯丝的热盘机，效果好多了，看来开关电源用在这里，有诸多不适。 这个小功放的输出变压器是在电子市场找到的一种Z11铁芯的变压器，在铁芯顺差之前，测量电感为20-25H，顺差后的电感为9-11H，次级输出为12v的拆除到6V左右作为次级8欧姆输出。耦合输入耦合是电话猫里的坡莫合金变压器。音质比以前做的那个强了许多。以前那个使用的输出变压器是2W6P1 的输出，电感量为3.4H。这次这种变压器的电感量为10.35H，低音显得丰满有力。高音的颗粒感也一扫而光。高音的个、颗粒感，绝对是灯丝的开关电源引起的。而这个没有使用开关电源，使用变压器来共给灯丝。所以开关电源对音质影响巨大呀！ 我这个单声道小功放成本核算：6P1；5元。6J1；2元。管座5元两个。外壳5元。变压器两个12元一个灯丝电源，一个改造成输出Z11铁芯。接线端子和输入端子为4元。输入耦合坡莫合金变压器5元。电路元件15元。总计：50元左右。基本廉价。电路是采用标准的6J1推动6P1的。输出变压器的初级并联了600V的陶瓷放电管。保护输出变压器在次级开路时，不被击穿 |
