红外线通信是一种便宜、近间隔、无连线、低功耗和保密性较强的通信方案，在PC 机中首要应用在无线数据传输方面，但今朝已经逐渐开始在无线收集接入和近间隔遥控家电方面获得应用。
　　鉴于红外线通信的诸多甜头，此刻的主板险些所有提供了红外线接口，以便用户操作它举办与带红外线接口的装备通信，如条记本电脑、打印机、Modem、掌上电脑、移动电话等等。但计较机主板上仅仅提供了红外线接口，并未提供完备的发射吸取装置，以是用户在想行使红外线通信时，如故必要购置红外线毗连器。
　　今朝市面上较少有商品化的毗连器贩卖。下面就先容三个 DIY 方案，以供各人参考。
　　一、主板红外接口
　　主板上的红外线接口大多是一个5针插座，其管脚界说依次是：
　　 1. IRTX（Infrared Transmit，红外传输）；
　　 2. GND（电源地线）；
　　 3. IRRX（Infrared Receive，红外吸取）；
　　 4. NC（未界说）；
　　 5. VCC（电源正极）。
　　按照IRDA（Infrared Data Association，红外数据协会）提供的“异步串行通信尺度”资料表现，IRTX引脚能提供 >6.0mA 的输出电流，而 IRRX 引脚在接收<1.5mA 电流就能对输入信号作出回响。资料同时表现红外线接口的发射部门已将传输数据举办 38kHz 的载波，而吸取部门将举办信号疏散处理赏罚，以是在建造接口电路时无须再思量载波和疏散电路。
　　二、尺度红外接口
　　下图为 IRDA 提供的红外通信电路尺度方案。

diy自制PC电脑机红外线遥控器接口

红外发射电路由红外线发射管L2和限流电阻R2构成。当主板红外接口的输出端IRTX输出调制后的电脉冲信号时，红外线发射管将电脉冲信号转化为红外线光信号发射出去。电阻R2起限定电流的浸染，以免过大的电流将红外管破坏。当R2的阻值越小，通过红外管的电流就越大，红外管的发射功率也随电流的增大而增大，发射间隔就越远，但R2的阻值不能过小，不然会破坏红外管或主板红外接口！红外吸取电路由红外线吸取管L1和取样电阻R1构成。当红外吸取管吸取到红外线光信号时，其反向电阻会随光信号的强弱变革而响应变革，按照欧姆定律可以得知通过红外吸取管L1和电阻R1的电流也会响应变革，而在取样电阻两头的电压也随之变革，此变革的电压经主板红外接口的输入端IRRX输入主机。因为差异的红外吸取管的电气参数差异，以是取样电阻R1的阻值要按照现实环境作必然范畴的调解。
　　该电路为IRDA的尺度方案，一样平常的DIY可以行使该电路。电路固然很简朴，但其机能照旧不错的，我用该电路毗连条记本电脑，在没有误码的环境下，传输速率可以到达57.6Kbps！
　　三、扩展红外接口

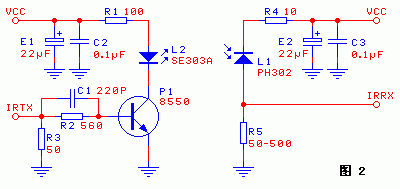

　　下图为 IRDA 提供的红外通信电路扩展方案。

diy自制PC电脑机红外线遥控器接口

该电路是在尺度电路的基本上，增进了抗滋扰电路和增大发射功率电路。抗滋扰电路由电阻R4、电解电容E1、E2、独石电容C2、C3构成，首要是滤除PC机电源中的滋扰波。假如您的呆板电源质量较好的话，可以省略该部门电路。增大发射功率电路由电阻R2、R3、功率三极管P1和电容C1构成，C1的浸染是改进输出信号的波形，三极管是放大输出电流，以进步发射功率。
　　四、加强红外接口

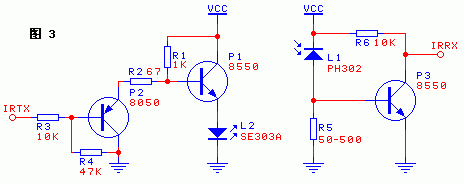

　　下图为本人按照试验清算的红外通信电路加强方案。

diy自制PC电脑机红外线遥控器接口

该电路中首要改造的处所是发射部门回收对管放大，进一步进步了发射功率；而吸取部门回收三极管对吸取信号举办放大，进步了吸取的迅速度。事变道理可以参考上面的论述。
　　五、体系配置
　　体系的配置分为BIOS和操纵辖档徒部门。在BIOS中将红外线接口打开，接口一样平常与COM2行使统一地点和间断，以是在打开了红外接口后，COM2口会不能行使，假如您有其他装备行使COM2口时要留意！操纵体系的配置一样平常体系在找到红外接口后。会自动配置完成。用户要留意在行使红外接口时，要记着打开红外线接口，就是双击“红外线监督器”，在“选项”中，将“启动红外线接口”选上即可。信托各人城市的，我就不多说了。
　　六、元器件选择
　　元器件的选择首要是发射管和吸取管的测试。
　　 1. 测试红外发射管：红外发射管现实上是一个非凡的二极管，用万用表电阻得魅丈量，发射管的反向电阻凡是为无限大，正向电阻一样平常为500K阁下。假如您有一台条记本电脑，可以由PC机的红外接口引出IRTX和GND两条线，IRTX毗连发射管的正极，GND毗连发射管的负极，将发射管瞄准条记本电脑的红外线发射窗口，在条记本电脑的“红外线监督器”中会发明“你的PC”。
　　 2. 测试红外吸取管：红外吸取管也是一个二极管，丈量时，它的正向电阻大于500K，并且不受光照的影响，反向电阻在没有光泽直射时，一样平常大于300K，强光照射时应小于10欧，偶然会为负数，这是由于在强光照射时，二极管的PN结将得到的光能转化为电能，形成了0.7V的结电压。
　　七、联机调试
　　因为红外收发器的电路相对简朴，以是调试也很利便。发射部门根基上不消调试，留意搜查发射管的极性毗连是否正确。吸取部门同样要留意吸取管的极性是否毗连正确。
　　在通信时，IRTX和GND之间应该有0.7V阁下的电压颠簸，假如没有就是红外接口有题目，可能是红外接口没有打开；IRRX和GND之间同样有0.7V的电压颠簸，假如颠簸范畴较小，可以调解取样电阻，加大它的阻值，但不要太大，不然会低落吸取的抗滋扰手段。在联机正常的环境下，可以将条记本电脑放远些，再调解取样电阻，使通信间隔只管大些。其他的增大通信间隔的要领尚有几个：可以在吸取管前面加一个赤色滤光片，以滤除其他光泽的滋扰；还可以在吸取管和发射管前面加凸透镜，进步其光泽收罗手段等等。
