自制调幅短波音频发射器

时间:2017-07-05 19:51来源:本站 作者:haodiy 点击:
本发射器,功率可调,发射音频,发射频率为晶振频率,我用的20.945MHZ,配合收音机使用所需原件:排好位置:反面:排完了:焊接:松香: ...

本发射器,功率可调,发射音频,发射频率为晶振频率,我用的20.945MHZ,配合收音机使用

所需原件:
[attach]155064[/attach]



排好位置:
[attach]155065[/attach]



反面:
[attach]155066[/attach]



[attach]155068[/attach]



[attach]155069[/attach]



排完了:
[attach]155070[/attach]



焊接:
[attach]155071[/attach]



松香:
[attach]155072[/attach]




焊接上:
[attach]155074[/attach]


电源音频部分:
[attach]155076[/attach]



焊接好:

[attach]155078[/attach]



[attach]155079[/attach]



发射部分:
[attach]155080[/attach]

整体:
[attach]155081[/attach]


这个电路实现了功率可调,也就是调幅,那个LED是功率指示,本电路一个电感都没用,少用电容,降低了制作难度,效果还算可以吧······当然不能和短波电台相媲美·······一般玩玩足够了······

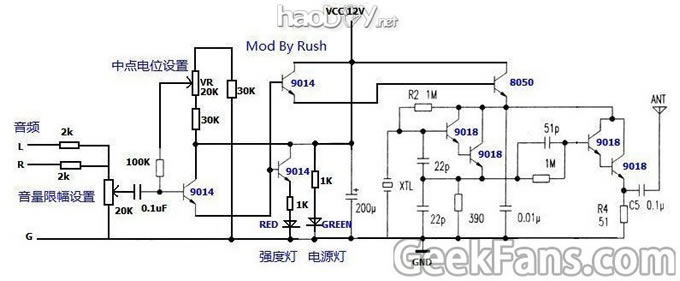

电路图:

自制调幅短波音频发射器
