其余的为电解电容,而且必须遵循正确的极性。C2具有面对的管的接地插针,和C3有朝后的接地插针。

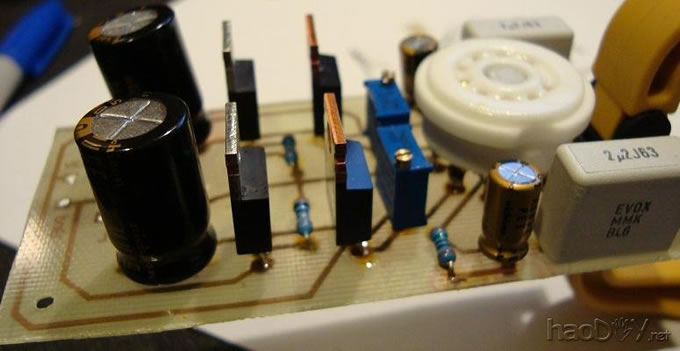

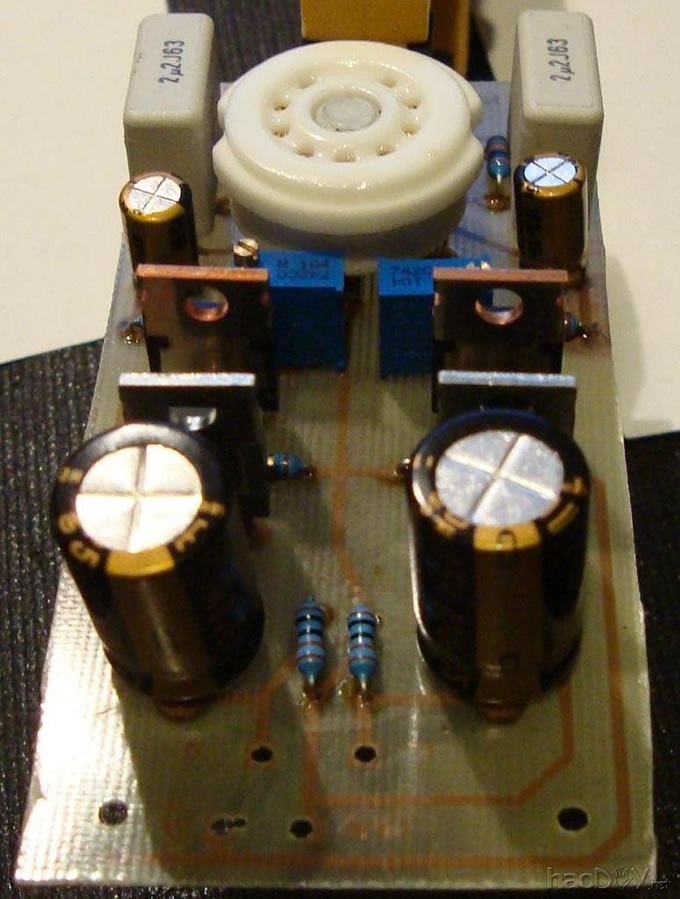

照片6:填充的PCB焊接的MOSFETS,LM317voltage的稳压器,和其它组件。

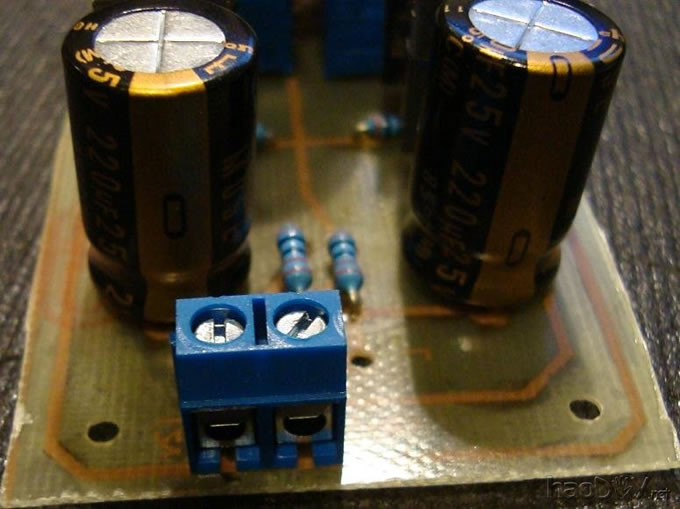

图片7:填充的PCB焊料中的电源插孔,其中在这种情况下,是一个终端块。如果你愿意,你可以运行线到插座外壳上。
图片8:填充的PCB测试适合的印刷电路板插入机箱,并作为必要的修剪两侧。

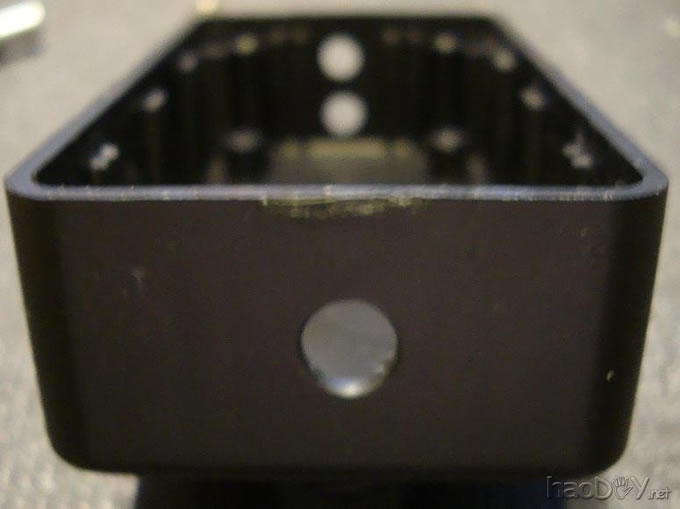

摄影:干合适的PCB到机箱与董事会,准备的情况下完成的插座和音量电位器。一个阶梯钻头钻的孔进入机箱的伟大工程的。
图片10:底盘的准备工作的12AU7管件/ IRF510 MOSFET耳机放大器输入信号被送入右侧的外壳,通过一组RCA插孔,如果你喜欢,也可以使用一个3.5 mm立体声插孔。信号到来时通过插孔和电位计的放大电路,用于允许电平控制,然后。的输出经由输出插孔退出放大器。如果您的信号源可让您控制的信号电平,则可以省略电位器。Radio Shack的电位器可以使用,但适合紧,以防止短,你可能想使用一个较小的阿尔卑斯山10K音响壶(数RK0971221Z05部分)

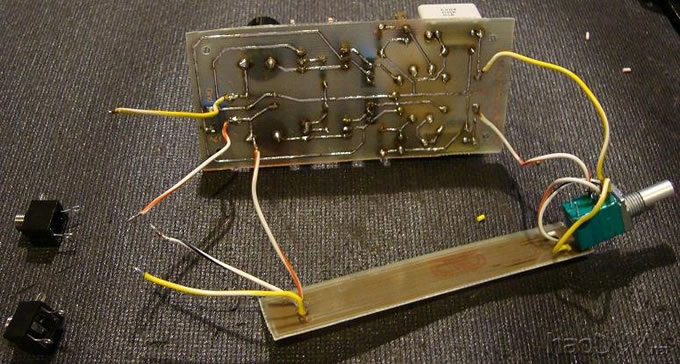

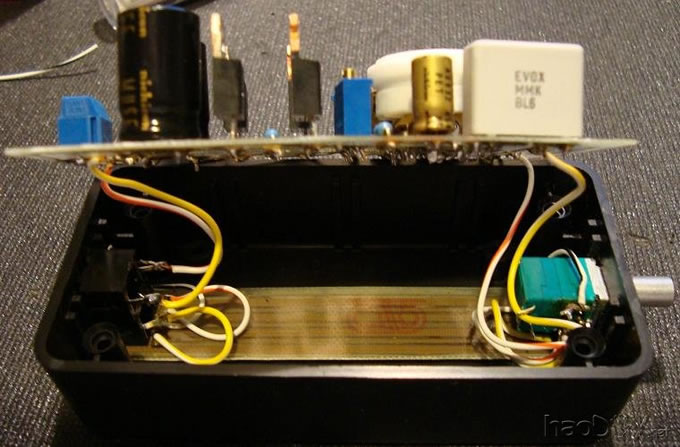

图片11:ALPS电位器与耳机放大器12AU7 / IRF510我已经起草了一份路由PCB(见前面的PCB部分),但三个小规格导线也将正常工作。安装前的焊锡,将所有连接。安装插座,电位器和保持放大器电路板进行测试。

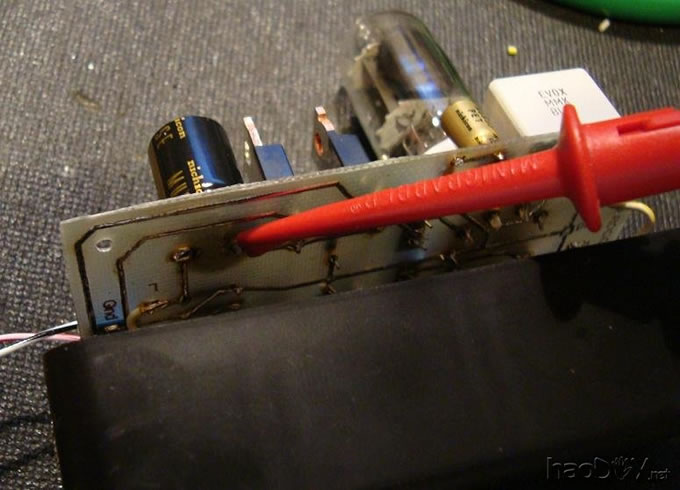

图片12:将12AU7 / IRF510耳机放大器C3的积极带动,是MOSFET的源极引脚相同的电势。最好是检查在电容上的电压,因为如果针脚短路,可能会损坏MOSFET。此外,检查,两个加热器发光。

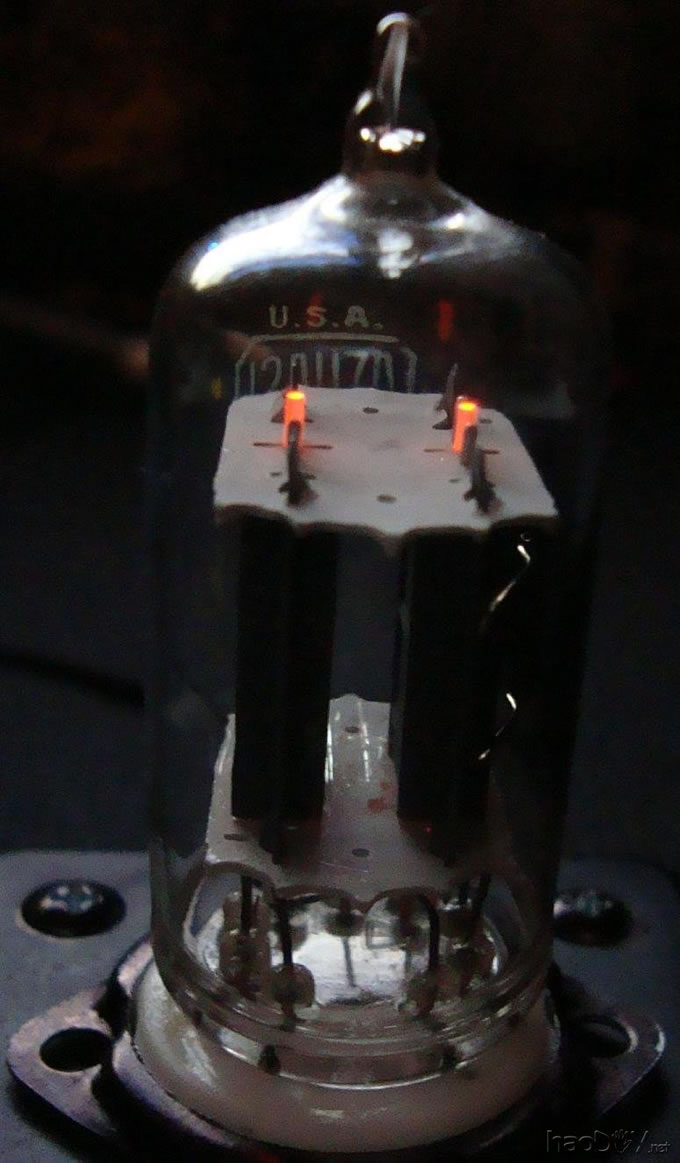

图片13:检查12AU7管加热器工作设置的偏置通过调整直到MOSFET的(源)的输出侧的是在电源电压的二分之一(漏)的50k的微调potemtiometer的(P1)的偏置设定。调整两个的装饰potemtiometers到二分之一的电源电压,6伏,因为我们使用的是12V电源。您将要检查的偏见和复位几次,在最初的几个小时的使用,因为它会漂移,而一切平息英寸

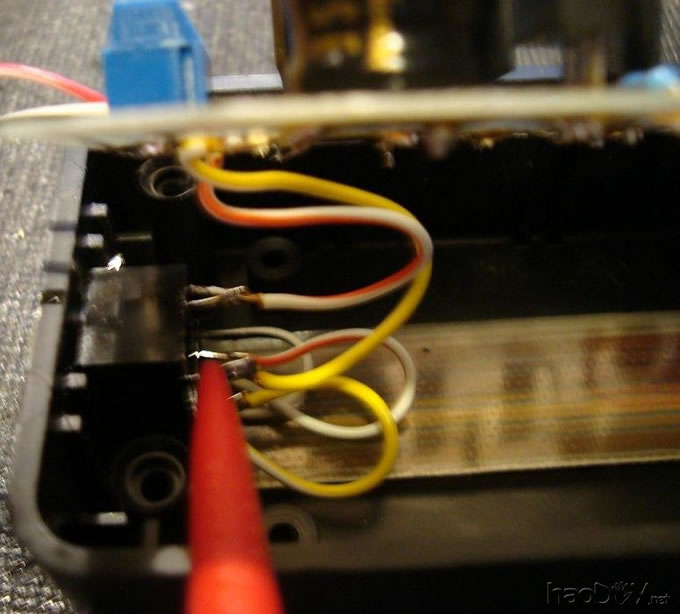

图片14:设置的偏置检查直流偏置使用DMM在耳机输出的直流偏移的下一步检查。DC偏移量应该小于10 mV。经过大量的原型,我测8 mV(最大值)和一般约3毫伏。
图片15:检查DC输出的偏移量。现在,它的时间挂钩的低价手机的快速侦听。

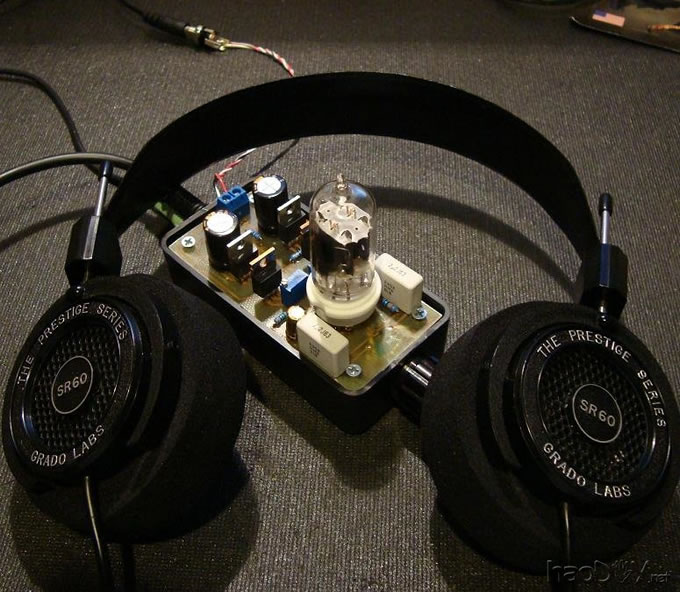

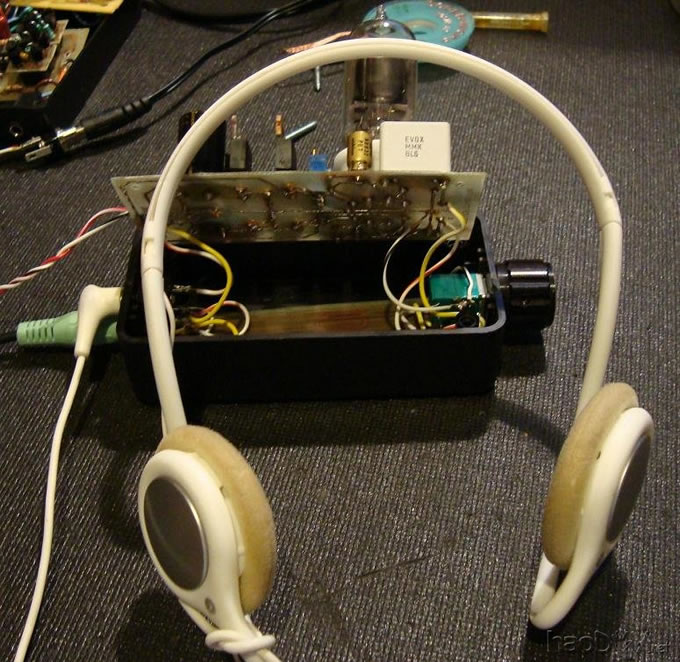

图片16:便宜的耳机与耳机放大器如果一切都很好,确保放大器的情况下,更多的廉价耳机的检查,然后再尝试你的新放大器。

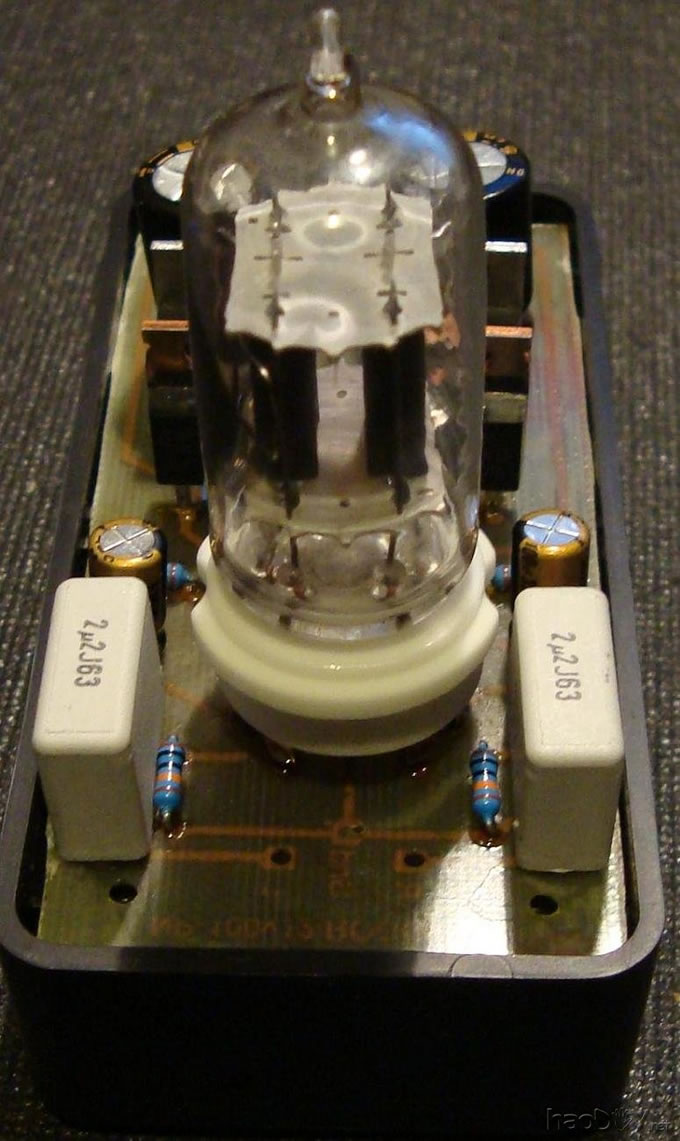

图片17:成品12AU7管/ IRF510 MOSFET耳机放大器现在,它的时间轧管。享受!
如果你有任何问题,欢迎自由,要求他们在12AU7 / IRF510 HeadAmp的支持在邮件主题论坛。 |
