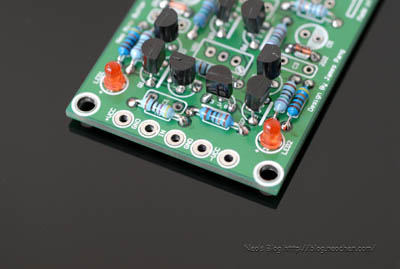

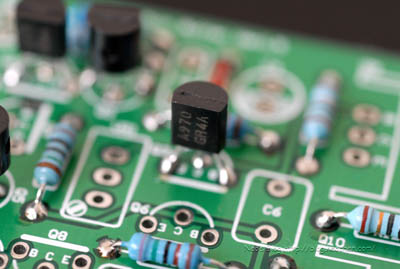

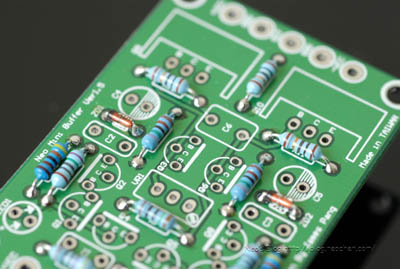

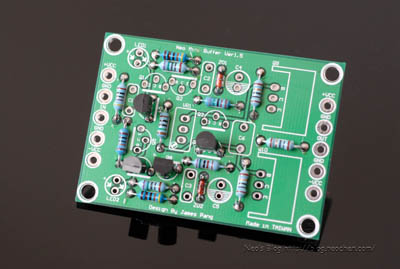

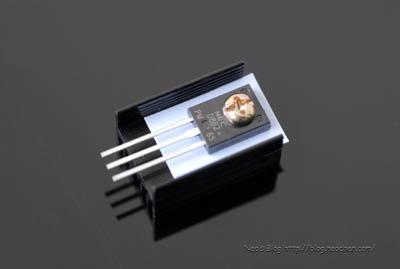

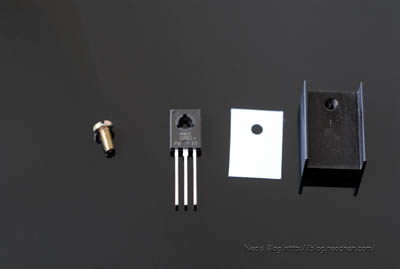

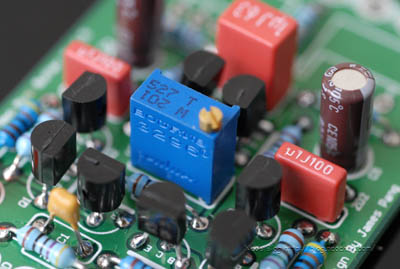

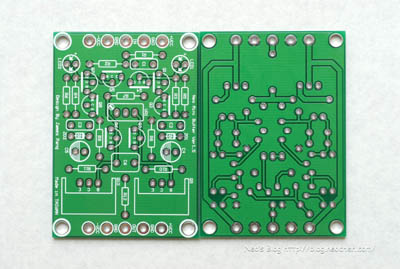

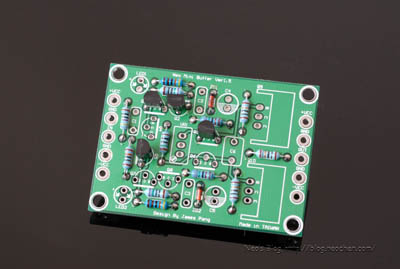

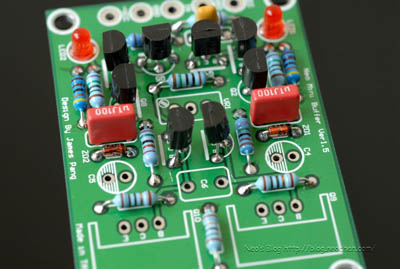

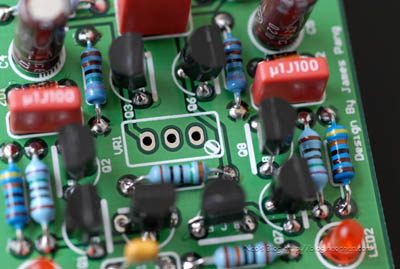

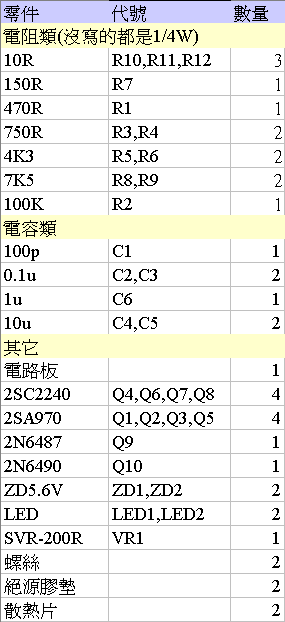

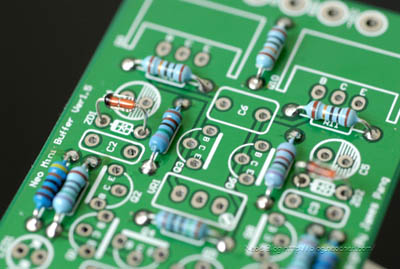

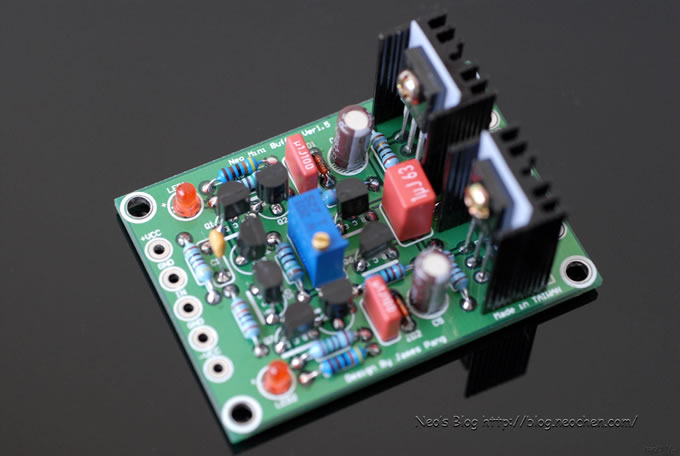

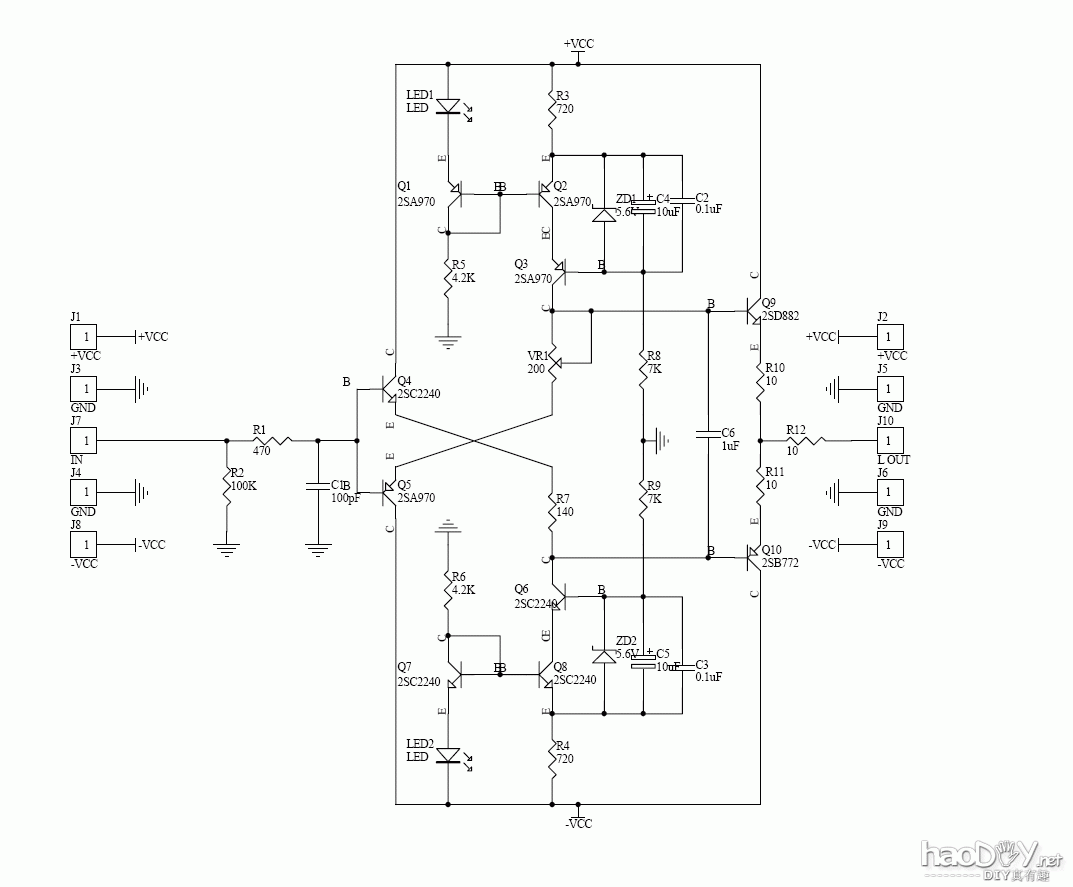

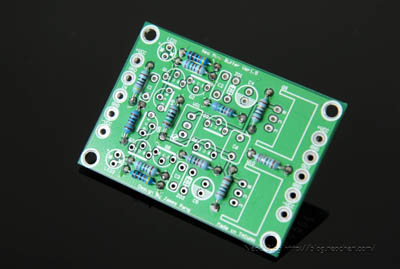

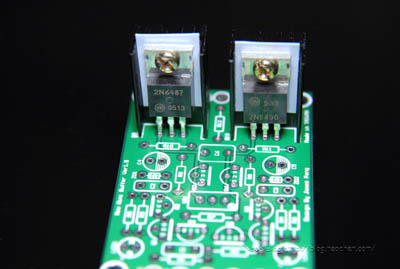

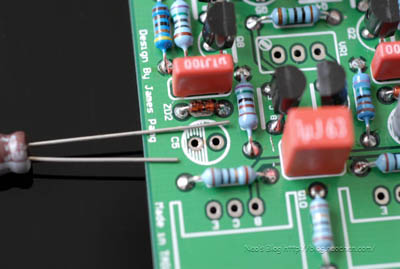

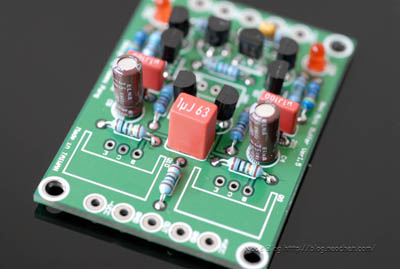

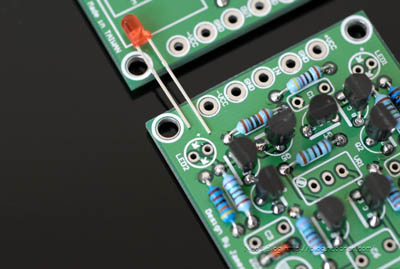

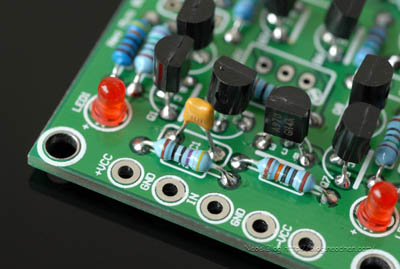

Neo Mini Buffer V1.5 裝機報告 電路圖  零件表  電路板正反面  這個線路還蠻好裝的,只是電晶體稍多,要多注意散熱~~ 首先,一樣,從最低的電阻開始,仔細的對照一下零件表,將電阻插上 記得電阻是無極性的,怎麼插都可以!!  再來是ZD1,ZD2的兩顆基納,有方向性,請注一零件上粗黑線的那端 要對應電路板上粗白線的那端  兩顆都焊上  再來是Q1/Q2/Q3/Q5的A970電晶體,請注意方向性,依照電路板標示的圖形安裝  四顆A970全上,各位可以從下面的相片對照手邊的板子,看有無方向搞錯的  另外,Q4/Q6/Q7/Q8的C2240也一樣,四顆全上  再來是LED1跟LED2的兩顆紅燈~~~有方向性,長腳為正,短腳為負, 電路板上標示"+"的位正端,請勿搞錯  兩顆全上  再來是C1的100p基層電容,無極性,兩邊都可以  C2,C3的WIMA 0.1u,一樣是無極性  C4,C5的ELNA 10u電解電容,有極性,請注意長腳為正,短腳為負 電路板上有劃白線的那邊為負端  C6的1u WIMA小電容,無極性  正中間的這顆調整直流的SVR,請依照電路板上印製的圖案安裝  焊上  再來是輸出晶體,請依序將螺絲>晶體>絕源膠墊>散熱片鎖起來 注意:相片中的是D882,正確的晶體是2N6487/2N6490  鎖好的樣子,2N6487/2N6490兩種都一樣  焊好搞定....2N6487在左,2N6490在右  來張定裝照  (责任编辑：admin) |
