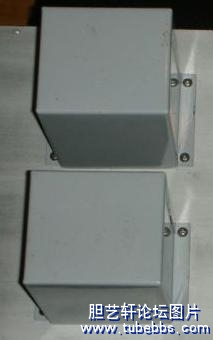

装在面板上的样子

平民版西电WE106电子管线路胆机前级制作

管子的选用

这次装机刘兄打前阵，又有上海朋友的成功范例，所以应该说看得很远。
我把最终目标定在WE310A/WE329（或者WE311），310A国内尚有机会买到，就这么一对咬咬牙还是有机会的，至于WE329/WE311价格尚可接受，但一时也买不到，等机会就是。整流管就看情况了，因为电源部分我想仿制WE20A。

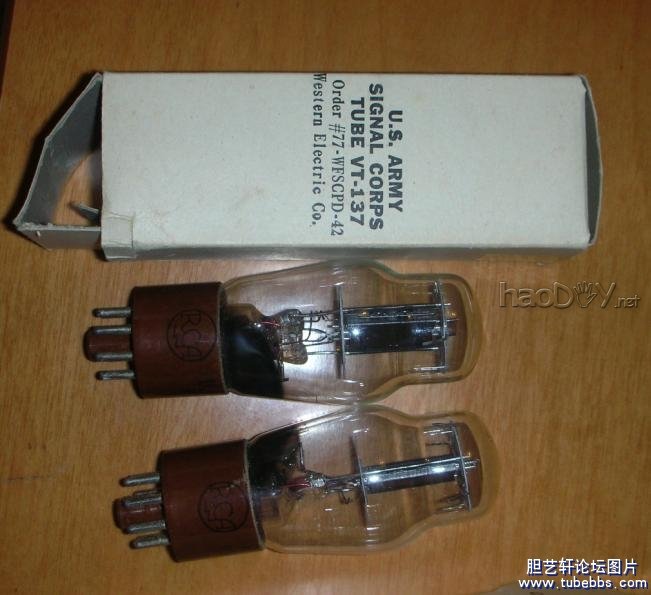

最终目标当然好，但等配齐管子起码得半年，不可能就此干等啊！刘兄早期用6J7-6J5做的机器也很好，虽没有后来的WE328-WE329有西电味，但也非常好声。考虑到WE310A/311A都是大六脚管座，为了减少以后装机的麻烦，从同城古羽教授处借得一对英国的4328做第一级（也是大六脚），第二级却采用RCA 1626小功率管，这个管子是上海“贫农”兄首先使用的，发现在控制力、低频能量感上大大胜出6J5，毕竟是小功率管，内阻也低，同时由于这个是40年代初的东西，所以声音很醇，“贫农”兄说很有西电味。还有一个很重要的原因，这对管子价格非常“平民”，适合我等平民。


平民版西电WE106电子管线路胆机前级制作

阻容件等的选取

刘兄的106机大量采用WE106线绕电阻，该电阻的特性是二端延伸好，属于“冷色调”的，该机与上海朋友机对比的时候特性非常明显，中频部分稍差，所以我吸取教训，大量采用美国AB电阻，个别阻值没合适的选用WESTON电阻，因为这些都是“暖色”的。
刘兄的机器音色偏冷当然不仅仅是电阻单方面的原因，我觉得最主要的原因是输出牛引起的，所以不仅电阻要采用暖色的，包括接线、电容都要采用，于是用西电蜡浸漆包线做机内接线。
家里总共就一对WE钩子电容，这次决定用上它了，由于容量3U，所以只能作为电源退耦用。藕合电容暂时用BLACK CAT，今后不“平民”的时候换成钩子，其他的退耦、反馈用上GUDEMAN陶瓷封电容，不要小看GUDEMAN电容，WE124功放用这个品牌的电容做耦合！用过这个电容的朋友告诉我，绝不比陶瓷封装的VQ差，而价格却比VQ “平民”。这种电容竟然可以买到全新的！

自制音量控制器（一）

音量电位器对声音的影响很大，对比之下会发现不亚于换管子和接线。上海朋友制作的贵族版106用上了DAVEN，当然是最佳选择，但价格一点不“平民”。自己又不想将就用ALPS/NOBLE之类碳膜电位器，所以决定自己制作一个，但音色必须要对路。以前用西电排骨电阻和丸球电阻制作过一个超级电位器，体积很大只能外置。但就是现在要重新制作也买不到这么多电阻，况且这个电位器也有一个明显的问题，每档之间间隔不均匀，因为无法获得合适阻值的电阻。
上海朋友告诉我，排骨电阻的电阻丝可以用焊锡焊接，这样我想出一个主意，拆掉排骨电阻自行绕制电阻，可以获得合适的阻值，就这样拆掉三个电阻制作，相当与一个排骨电阻变成4个电阻，相当“平民”，就是时间和精力化了不少。
