平民版西电WE106电子管线路胆机前级制作(4)

时间:2013-02-09 21:42来源:www.tubebbs.com 作者:simon8418 点击:
5.jpg (86.3 KB) 6.jpg (146.68 KB) 自制音量控制器(二) 这个音量控制器只有小音量部分的12挡,不完整,但实际经验告诉我们,在前级、后级增益合适的时候大部分时间就在4~5档,所以后面部分完全是摆设,被实用主





平民版西电WE106电子管线路胆机前级制作






平民版西电WE106电子管线路胆机前级制作

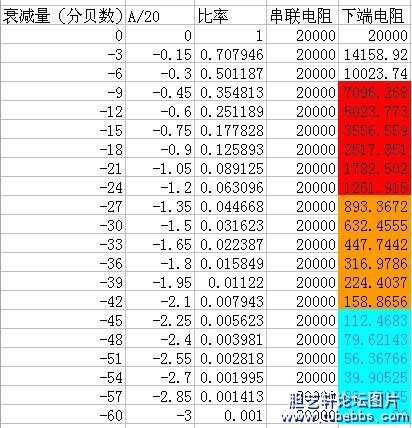

自制音量控制器(二)

这个音量控制器只有小音量部分的12挡,不完整,但实际经验告诉我们,在前级、后级增益合适的时候大部分时间就在4~5档,所以后面部分完全是摆设,被实用主义的我抛弃了。
还有一个问题,这个电位器与常规的分压、分流不一样,信号输入接上一只20K丸球电阻,再串联一只可以选择的电阻接地,所以实际阻抗略有变化,但不大,12档最大的时候不超过10%。

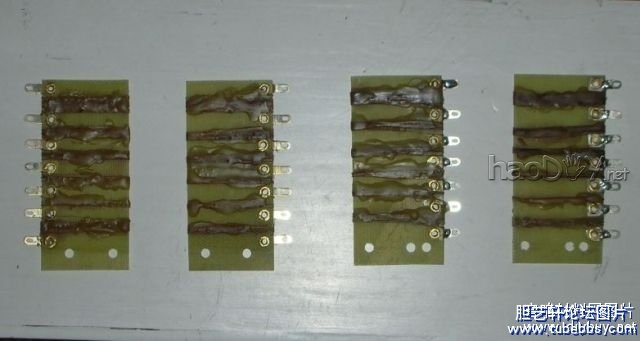

电阻排装上架

平民版西电WE106电子管线路胆机前级制作






焊接好的电位器

平民版西电WE106电子管线路胆机前级制作




原机电源部分采用二级LC滤波,上海朋友的贵族版也沿用了原籍线路。但上海大佬自从听了WE1126前级后念念不忘“大300B “的声音,于是做106线路时也用WE20A线路制作稳压电源,并且左右声道各一台,效果自然不在话下。与贵族版106相比,在中频的密度、低频的清晰度上犹胜出不少。
同城JENSEN林也喜欢20A声音,叫我搭实验台,于是我也顺手用在106线路上了。当然我做的20A也必须平民化,整流管暂时用曙光274,调整好后换成GEC 6X5(我有现成的)或者喜万年274B(JENSEN林有现成的),调整管用曙光300B-98,稳压管用85V德律风根的或者大盾85A2,均有现成品,电源牛由“老尘”制作。第一级滤波采用4U 400V WE螺丝脚,第二级用美国大D 10U 600V(原装机也用该电容,担效果自然不及WE钩子)。
