断断续续花了几个月的业余时刻，给伴侣装的EL34超线性推挽机总算落成，现将制作与调试的进程清算成帖，供本坛规划举办推挽机尝试的同窗参考，也搏本坛的大侠一笑（呵呵。打趣话，不必卖力）。 一、制作筹备： 伴侣算是有必然发热经验的初哥，此前曾经拥有斯巴克MT-35胆机，委托时要求以MT-35参考，但嫌该机声底微弱，中音不足甜、低音沉得不足深、节制力也偏弱（力水不敷），该老兄同时试机时老喜好用鼓乐和较为厚重的男声与甜润的女声，按照其兴趣，确定其侧重中低频的示意，对付高频部门的示意倒不是太考究。原规划给做一台6p3推挽，但思量到该老兄原先对MT-35有必然好感，而且输出功率也大上10多w，而且MT-35高频示意还算可以，于是就按MT-35为蓝本举办制作，通过元器件的调解来满意他的要求。下为较量常见EL34超线性推挽机道理图：
图中括号内为原图数值，别的均为现实制作调试后的数值 线路确定后就开始着手筹备原料了，思量到EL34推挽机有多种差异的事变组态，光输出阻抗就有PP3.6K到6.6K等差异，毕竟回收何种组态，确实费了不少周折，最后确定回收Mullard的EL34原厂参数，自给偏压，屏压430V.静态屏流62*2毫安，PP 6.0K(超线性抽头位置43%)，输出功率35W，思量到行使国产管的配对和功耗的现实，改变为牢靠偏压400V（加30V阁下的负压后切合自给偏压时430V的事变组态，此举可以放宽输出管的配对要求），静态电流调小到50毫安阁下（担忧国产管功耗余量），输出阻抗保持6.0K / PP。因为6K的PP牛不常见，于是就廉价，廉价输出牛的帖子见http://www.tubebbs.com/viewthread.php?tid=69894&highlight=%2B%CC%D5%C8%BB%B5%A8%D2%D5 电源牛也同样举办廉价，用Z11的二手114片叠厚70绕了一个280W的电牛。 输出管回收桂光镀金栅丝的EL34，印像中桂光的管子比曙光EL34A的功耗要大些，倒相管行使出口型ECC82，电压放大管用GE标识的12AT7WC(6201)。 耦合电容行使美国CRC锡箔油浸电容，思量得手上油浸电容的容量和体积的缘故起因，容量行使0.068uF的，同时把后级栅漏电阻加大到150K，以满意原电路最低频率要求。 滤波电容原回收棕色的日本化工的，后因试音偏薄，换成AeroM（有人称摩罗利军用）的蓝皮电容。退偶回收ROE、飞利浦电容，取其音色示意较为中性。除输出管阴极电阻回收4只AB碳质电阻外，其余均为金属膜电阻。 底盘回收回收扬州 lfq 的2006版EL34制品底盘和印版，取其造型不错和装配利便，其实不想花太多的时刻去计划底盘和布置机关。 二、制作： 因为行使了制品底盘和印版，安装成了很是利便的事，元器件筹备好往后，根基花一天时刻就可以装配作声。图1-4是装配好的呆板表里图片
1、先将印版上的元件焊妥，较大的元件和必要调解的电阻（必要调解的电阻有12AT7的1K阴极电阻，ECC82倒相管的下臂屏极39K电阻和负反馈6.8K电阻）安装在#p#分页标题#e#管座的不和的印版。 2、安装电牛与输出牛，留意输出牛铁芯最好接地，本机将输出牛铁芯用焊片引出后接到喇叭输出的地端。

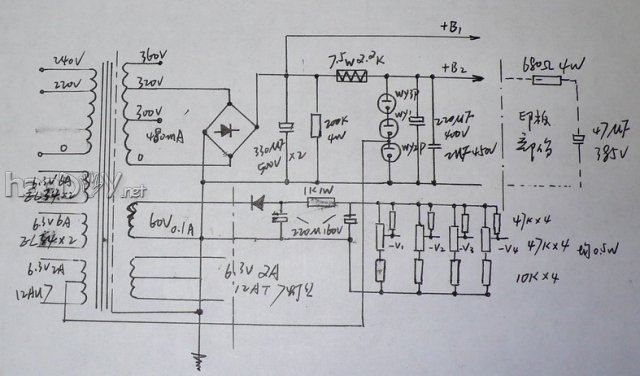

3、安装电源部门，本机+B2行使了3只放电管做并联稳压，别离是WY1、WY2P、WY3P串联接一只2.2K电阻到+B1，WY1装在机壳里边，其余装在机壳上，电源部门图：
4、安装主印版
5、安装+B2滤波电路，原印版已经布置了滤波退偶电路，但在现实装配后发明尚有稍微的交换声，用示波器测试+B2时，发明有4Vpp的100Hz交换波纹，于是抉择加一级滤波电容，并联在稳压管两头，再用示波器测试时，100Hz的交换波纹降到了0.9Vpp，交换声根基消除。
6、安装信号输入部门电路：
7、毗连灯丝供电线路和机内连线，机壳姑且接地，插上稳压管（其余管子暂且不要插），通电搜查各路供电正常（+B1会比正常电压高20%阁下）后，将输出管栅极负压预调到-35V阁下，断开电源，插上管子，接上音箱或假负载开机。不堕落的话，输入信号呆板可以作声。假如呈现啸啼声，系负反馈电路接反，必要对输出牛的低级上下端举办响应的对调。 8、找寻最佳机壳接所在。机壳接所在要重复尝试后确定，本机机壳接地起源试验时接在输入端子地时噪音较小，输出为1.0mV,整机调试好后又找了一回，接地最后接在印版左下角时，噪音输出为0.6mV，相对35W的输出，信噪比为88DB以上。接所在图片如下：
二、调试 一样平常环境下，装机后不经调试声音的素质是不会很好的，这里除了部门是线路堕落可能器件题目外，大部门是因为事变点的失配引起的，以是装好后的呆板所有必要举办事变点的调解，哪怕是最简朴的调解也比不调的好。整机调解分为静态调解和动态调解2部门 1、静态调解 1-1，输出管EL34静态电流调解；用数字表2V档监测EL34阴极，调解相对应的偏压电位器，使阴极16欧姆电阻两头的电压为0.85V-0.9V，这时相等于阴极电流为53-56毫安，对应屏极电流在50毫安阁下，调好一臂后以同样的方法调解另一臂，将双声道的4个臂所有调好。调好后把电压表跨接在道理图的CD点（就是输出管的上下屏极）监测电压，然后微调个中一臂的偏压电位器，使监测到的电压最小，一样平常可以调解到0.1V以内。道理是屏流相称时，+B1通过输出牛低级线圈发生的压降也相称，两臂均衡时，理论上不存在直流电位差。大概有同窗会问，不是前面阴极电位已经调解相称了吗，为什么还要调解屏极电位呢。缘故起因是输出管不行能在任何事变组态的环境下完全配对，因为管子的特征存在必然的差别，阴极电流是便是屏极电流+帘栅极电流之和（这里输出管处在AB1类事变组态，不会发生栅极电流，以是不消思量栅极电流），并不是便是屏极电流，以是这一步不能声。究竟也证明这一部做好了，静态交换噪音会小许多。第一步是调解静态电流的范畴，第二步是调解静态事变点的均衡。虽然实际也证明，管子的配对机能越好，这两部调解间的差距也越小，本机就有一边声道险些不消举办第二法式整。 1-2、输入管12AT7静态电流调解。调解阴极电阻1.5K(1K)，使阴极电压在1.6-1.8V之间，折合屏极电流1.0-1.2毫安阁下，由于本级与倒相级系直偶，彼此扳连较大，调解进程留意调查12AT7屏极电位和ECC82阴极电位不要偏移道理图标注的电压太多，须要时团结调解电压放大级供电的降压电阻51K(100k)，只要+B2电压切合要求，均可以调到标注值。倒相级只要担保元件正常，调解电压放大级的同时，根基上静态事变点跟着电压放大级的联动也就确定了，一样平常只要担保栅极与阴极的电位差（视管子的差异）有5V到8V压差，而且阴极电压高于栅极。#p#分页标题#e# 2、动态调解： 2-1、电压放大级调解，输入音频信号，用直流电压档监测阴极电压，把音量调到常用的巨细，假如阴极电压根基不随音量颠簸，声名静态事变点正确，不然必要从头调解输入级的静态电流。 2-2、倒相级调解，用一22K电位器串联一22K电阻取代倒相管下臂屏极电阻36K(39k),用双踪示波器（示波器行使前必要对2个通道的幅值校验同等）CH1、CH2的探头别离接入道理图的AB可能CD点监测（提议：测试点简直定视输出管的配对环境而定，配对好的，监测AB点，配对差点的调解范畴必需涵盖输出管举办赔偿，应该监测CD点，监测点的差异，所测试到的电压幅值也差异，留意调解示波器每格电压档和探头的比值）。本机监测AB档，下图是毗连测试点的图片
输入1000Hz正弦波信号,先将示波器切换到CH1或CH2通道，调解信号产生器输出，到得当示波器调查的幅值。然后将示波器切换别离切换到ALT、CHOP、ADD当举办调查，以下是未调解下臂屏阻时倒相管两臂的输出波形 ALT档
CHOP档
ADD档
然后调解倒相管下臂屏阻，使ALT档时两臂波形重叠，CHOP档时两臂波形幅值相称，ADD档时两臂信号叠加时幅值最小，以下是下臂屏阻调解到36K阁下时的输出波形： ALT档 （从图中可以看出，两臂波形输出险些重叠为一个完备的正弦波）
CHOP (从图中可以看出两臂波形瓜代呈现时，幅值根基完全沟通）
ADD档 （从图中可以看出两臂信号叠加后，幅值差已经很小）
调解竣事后用沟通阻值的牢靠电阻换回调解电位器。#p#分页标题#e# 假如没有信号产生器和示波器时，可以行使带有单频测试信号的CD测试片来举办，如雨果发热碟1、TEST CD等，输入信号后，用数字表交换档别离测试道理图上测试点的输出电压，使上下臂输出的交换电压同等即可，固然精度不是太高，也不直观，但结果照旧不错的。 2-3、输出级调解，将示波器探头接到输出端的假负载电阻上，输入1000HZ正弦波信号，调解到输出波形刚呈现削波时，微调一臂输出管的偏压电位器，使上下波形形态根基同等，下图是输出45W时呈现削波时调解后的波形
波形细部
本机经该项调解后CD端的直流压差一边为0.1V, 另一边为0.3V，总体看来输出管EL34的配对环境还不错。 2-4、负反馈调解，用22K电位器串联4.7K电阻，取代负反馈电阻，把呆板上的音量电位器调到3点钟的位置牢靠稳固，输入1000HZ的信号，调解信号输入幅度为1.2 v— 1.5V, 调解负反馈电阻，使输出功率为35W，而且波形无畸变，用同值牢靠电阻换下电位器即可。下图是输出35W时的1000HZ正弦波波形
波形细部
赔偿电容简直定，输入10K方波信号，调查假负载电阻上的波形，假若有明明振铃的话，就必要加电容赔偿，假如没有可能不明明就不加，加多了会影响高频上限的频宽，本机测试时有呈现振铃征象，从47P加起，到120P时，振铃环境为可以接管。 到此本机调解竣事，插手整机机能测试 三、整机机能测试： 频响(7.5W输出时）：0DB时 20Hz —20KHz 根基平直 0DB 基准1000Hz
0DB 低端20Hz
0DB 高端 20KHz

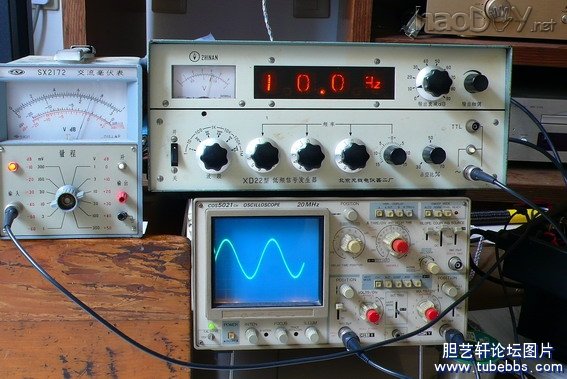

-1DB 时 10Hz — 36KHz （低端只-0.5DB） (-0.5DB) 低端

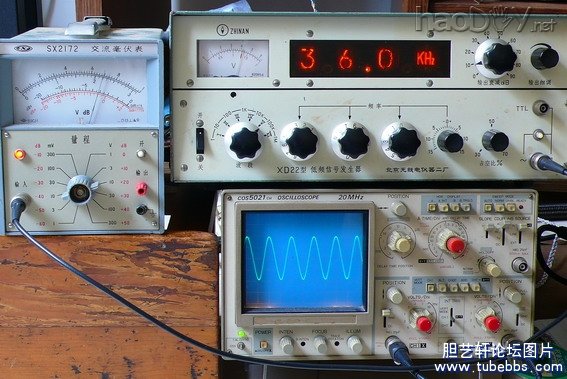

-1DB高端

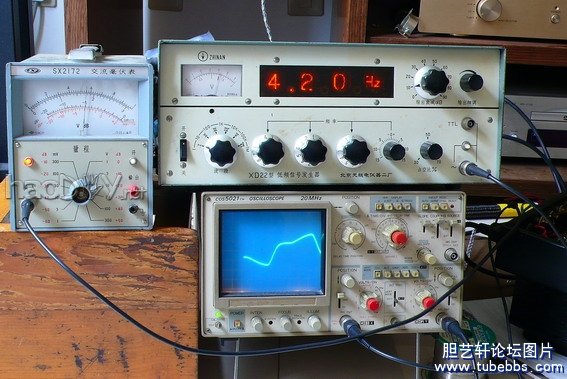

-3DB 时 4.2Hz — 46KHz -3DB 低端

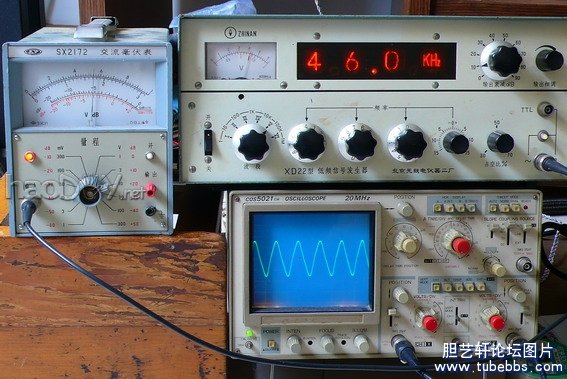

-3DB 高端

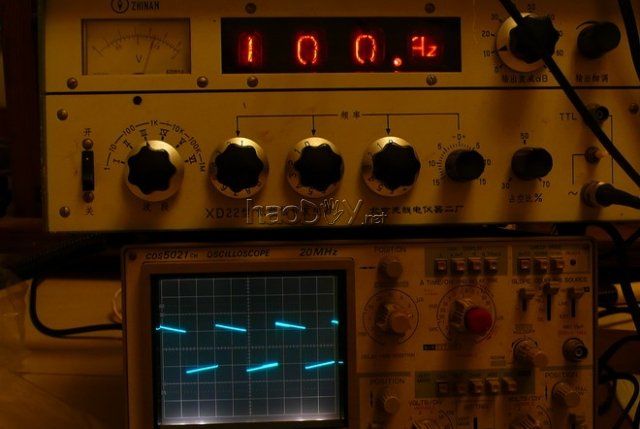

从-3DB的坎坷端波形中可以看出，正弦波均已严峻失真，没有现实意义，本机现实频响为 10HZ — 36KHZ (-1DB) ； 方波（输出7.5W时）： 100Hz方波

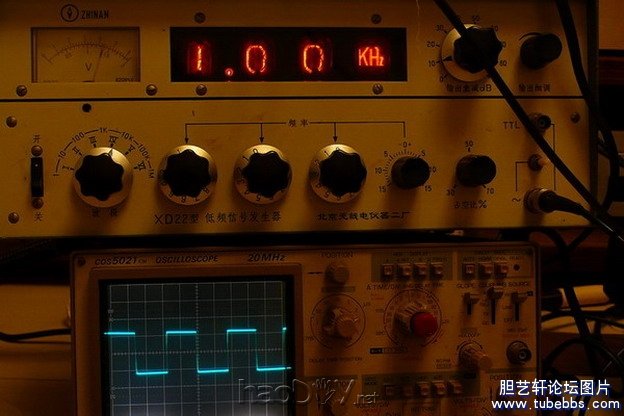

1KHz方波

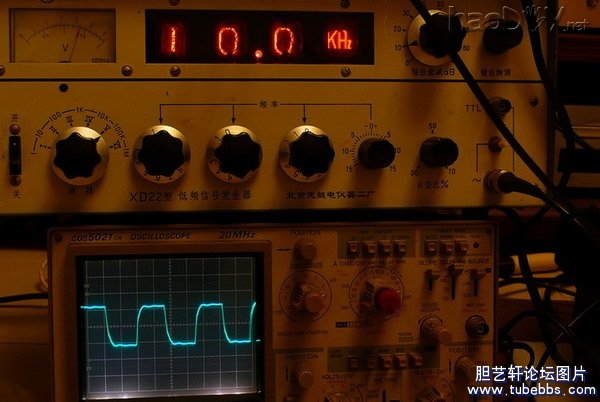

10KHz方波
从方波输出信号的波形看，与当初绕牛制成后的空载测试很是相似，只是幅值上的差异罢了。 残留噪音：0.6mv 深夜1点 离箱10公分噪声不行闻。折合信噪比优于88DB 额定输出：35W 失真：未测 (无失真测试仪器） 从技能参数上看，完全到达了当初的计划要求。 在呆板还没有完全收工的时辰（期待邮购的信号转换开关），伴侣（机主）来听后，深感满足，火烧眉毛地搬回过了会瘾。就我小我私人感受本机低音坚贞，沉得下，中音丰满而圆润，高音顺滑而不飘散，音场、定位等也有必然的示意，以一千几的造价，作为入门级的器械已绰绰有余。详细听音评价待伴侣约好其邻人（其系洋枪一族，有专门听音房和代价不菲的整套器械）处试过再补上。 电源部门电路.jpg (223.04 KB)
听感上我没有那么高的分辨手段，也没有失真仪来举办客观的测试，但二者都在额定功率的环境下，譬喻el34尺度接接法输出50w，超线性接法35w时，用示波器调查，波形超线性要好些，当二者都在刚呈现削波时，超线性的正弦波畸变水平要好于尺度的，但当各人都在额定输出以内的范畴，同样功率输出时，用示波器调查不出二者正弦波有什么区别。 (责任编辑：admin) |
