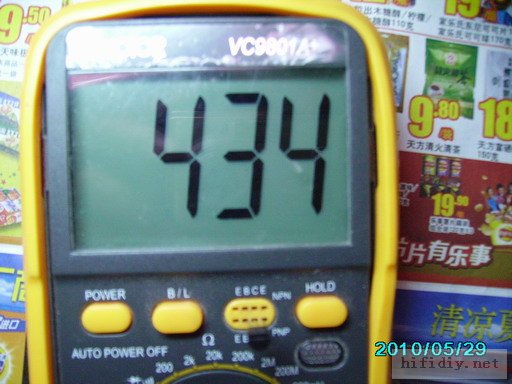

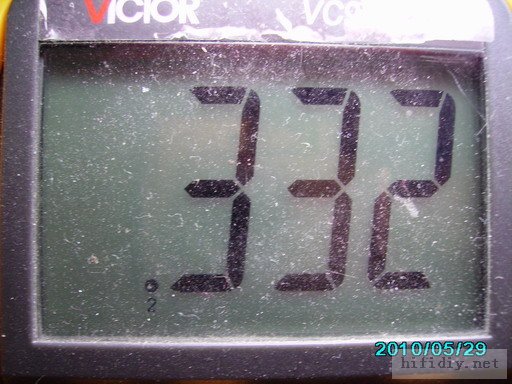

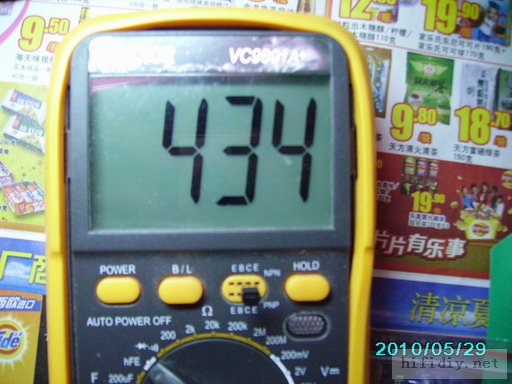

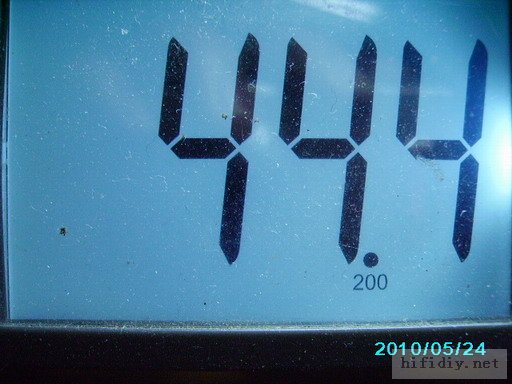

小三级管配对
PNP管
一代天骄，F22功放强势入侵，激战中...

NPN管

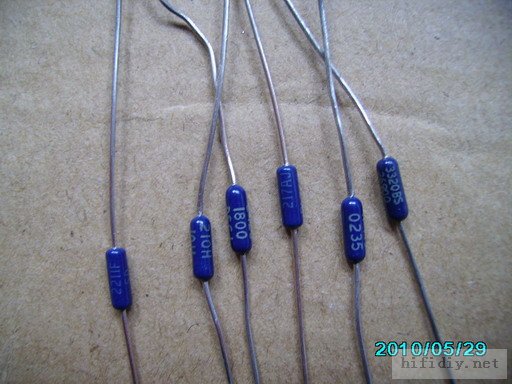

物料测试完毕后，还不能动手焊接，还需要物料加工，把元件脚氧化层（存放久的元件脚大都氧化）刮掉。

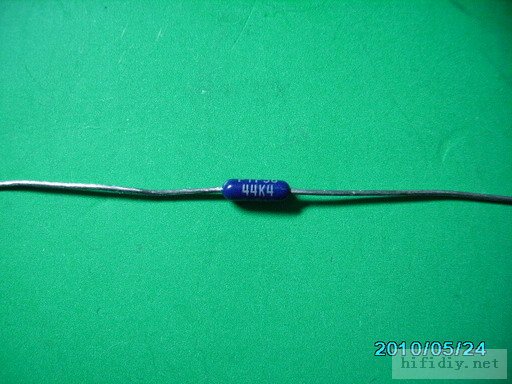

看看，电阻脚发亮了
一代天骄，F22功放强势入侵，激战中...

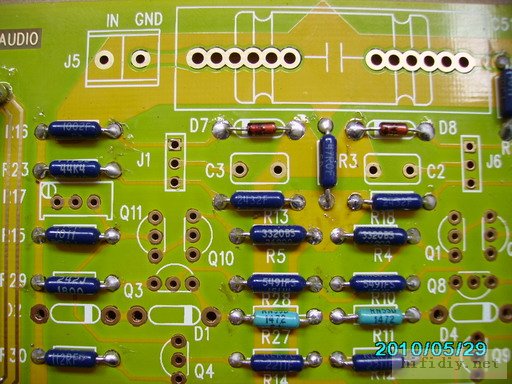

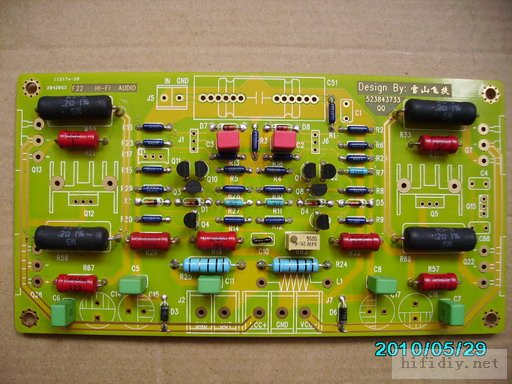

物料加工完毕，就可以动手焊接了，从小到大，从低到高，元件面先焊接
一代天骄，F22功放强势入侵，激战中...

大电流位置的电阻还是要用大功率的电阻，有的用1/4瓦，算算满负荷工作时还是不够的
另外，中点可调电位器再焊接前要先调好位置，这个位置是由电路中和它串并联电阻决定的，
调后级静态电流的电位器的位置，也是由电路中的位置决定的，看看温补管是PNP还是NPN，可调电阻在上臂还是下臂，决定是调最大还是最小
这两个电位器，也许是新手最伤脑筋的地方。
一代天骄，F22功放强势入侵，激战中...

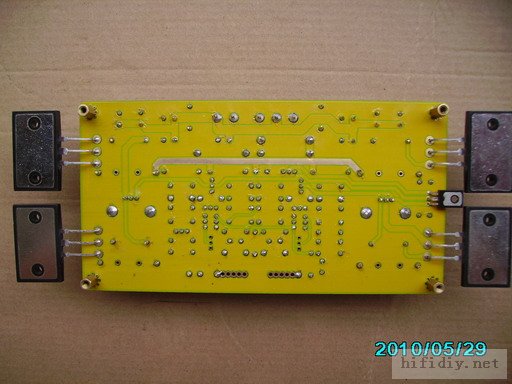

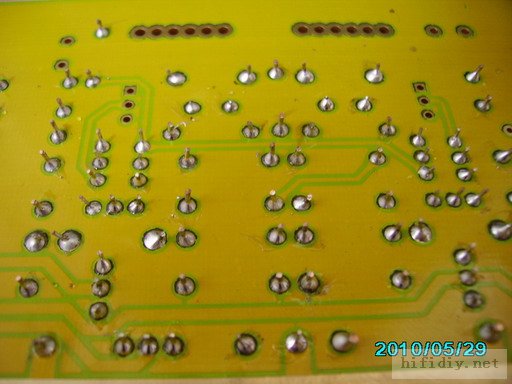

锡点面焊接

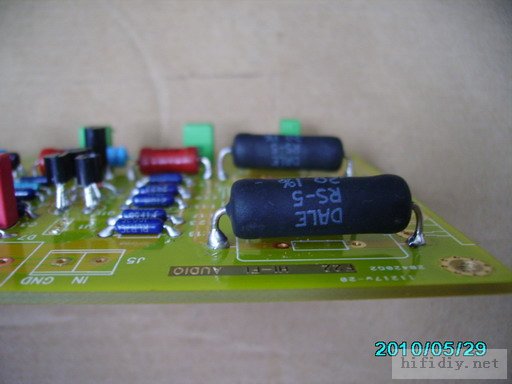

功率电阻距离PCB有点高度，不能贴紧
一代天骄，F22功放强势入侵，激战中...

快差不多了

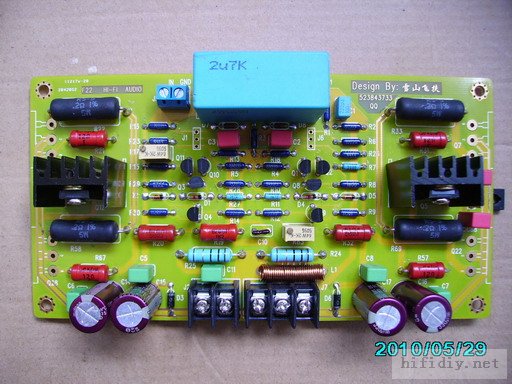

在这里，大管先别焊，检查所有元件，没问题，可先通电，先初调中点，调好没问题再焊大管
一代天骄，F22功放强势入侵，激战中...

下载 (44.65 KB)

2010-5-29 16:24

一声道成功，再做另一声道

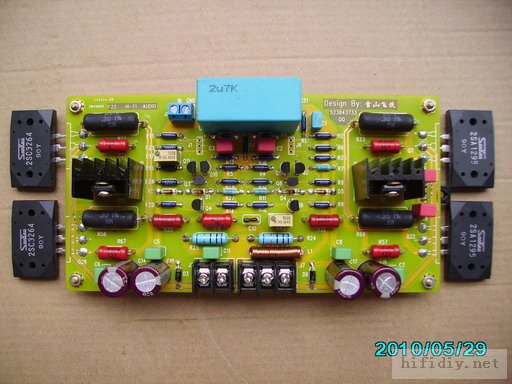

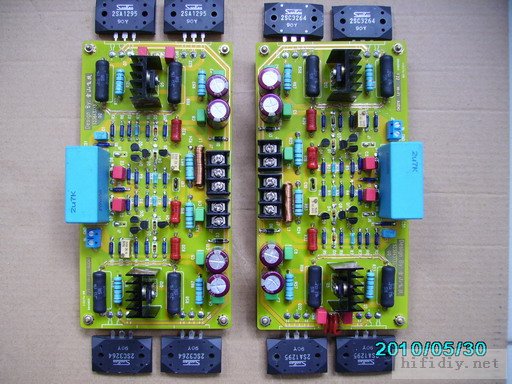

两声道板已完成
一代天骄，F22功放强势入侵，激战中...
