升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~(2)

时间:2013-02-11 10:45来源:itbbs.pconline.com.cn 作者:JackyYip 点击:

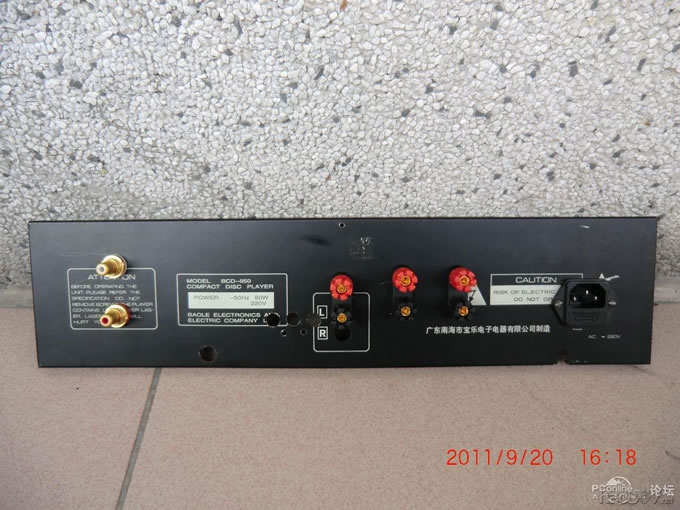

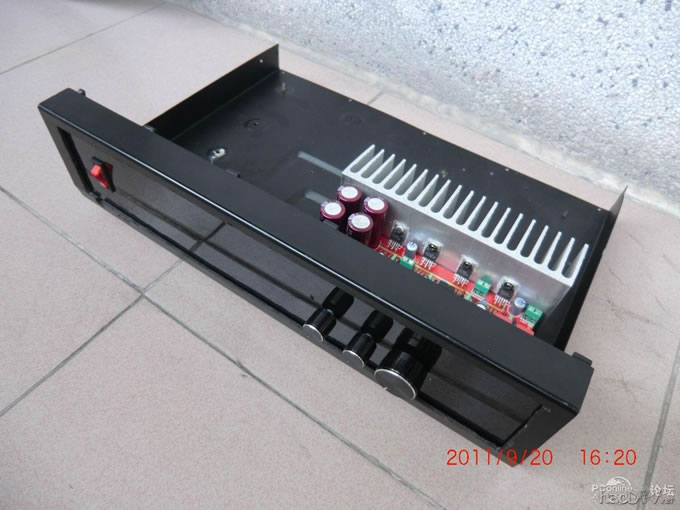

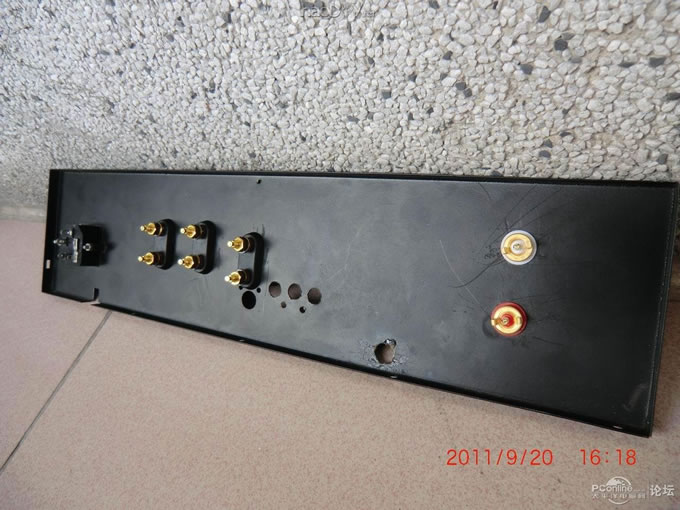

改造真是个累人的事情,各种打孔、钻孔、扩孔、打磨、切割,幸好我工具还算齐全,但我也用了两个下午的时间才搞好!好了~继续上图!这个也是体力的手工活,散热器的打孔、攻丝然后就是LM1875功放IC的安装了。打孔、




升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~



升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~



升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~



升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~

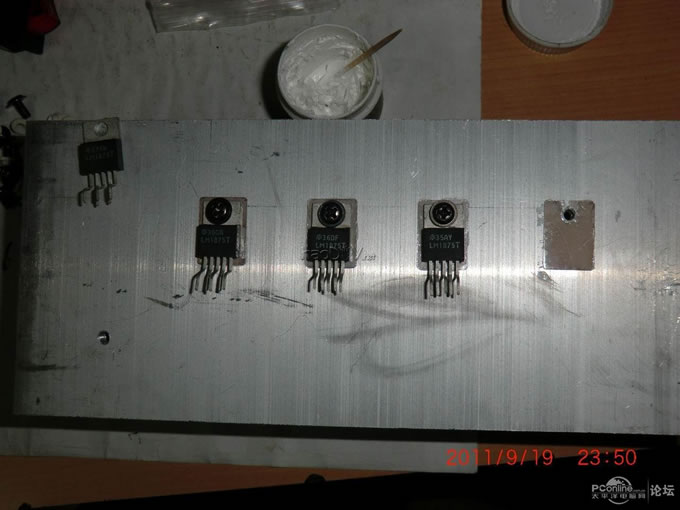

改造真是个累人的事情,各种打孔、钻孔、扩孔、打磨、切割,幸好我工具还算齐全,但我也用了两个下午的时间才搞好!好了~继续上图!这个也是体力的手工活,散热器的打孔、攻丝……然后就是LM1875功放IC的安装了。打孔、攻丝讲究的是尺寸的精度,这个东西一个不小心就杯具升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~,所以结果位置还是有点偏差,但还好不影响安装。

升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~

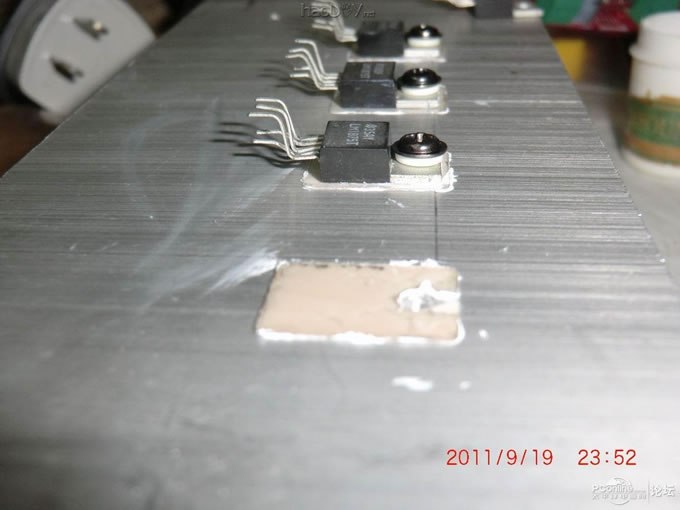

上一片绝缘云母片,图上导热硅脂:
升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~

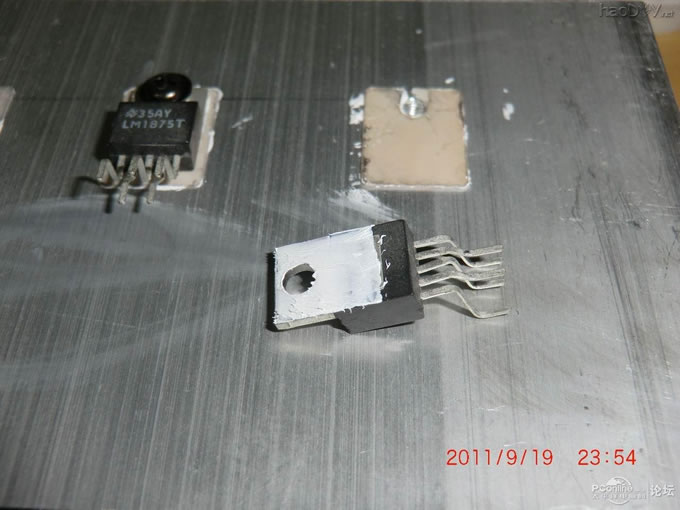

背面的金属面也要涂点导热硅脂:
升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~

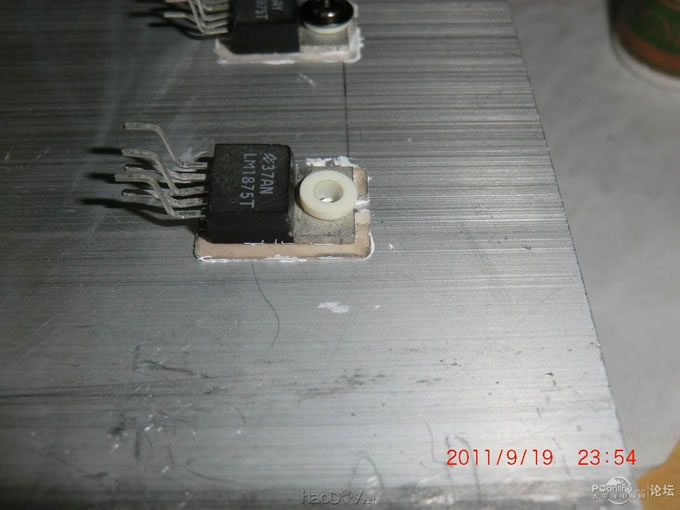

然后给LM1875带上一个套升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~,目的是为了IC的第三定义脚和散热片绝缘,因为LM1875的第三定义脚是和IC背面的金属部位是相连通的,而固定IC的螺丝会让IC的背面和散热片相连,如果第三定义脚和散热片相连的话一放在金属机箱上就会烟花的,所以要安全第一,带套工作升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~,而且还要用万用表测量一下是否和散热片绝缘了才行。
升级啦~~直播DIY“芝奇牌”桌面2.1无源功放!多图杀猫~~

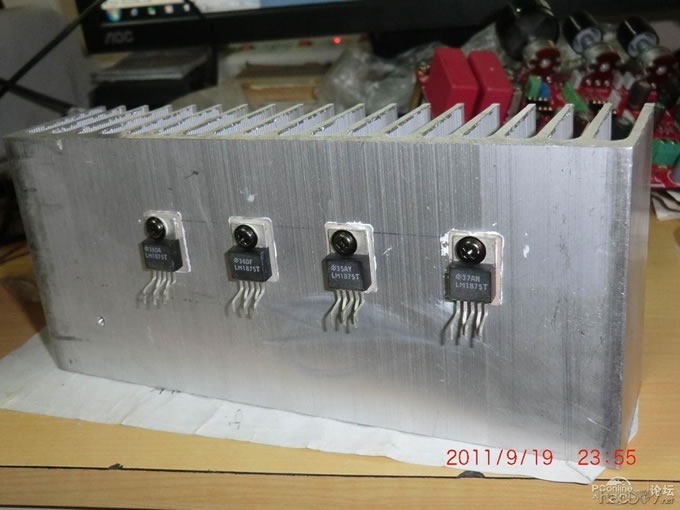

四兄弟的合影
