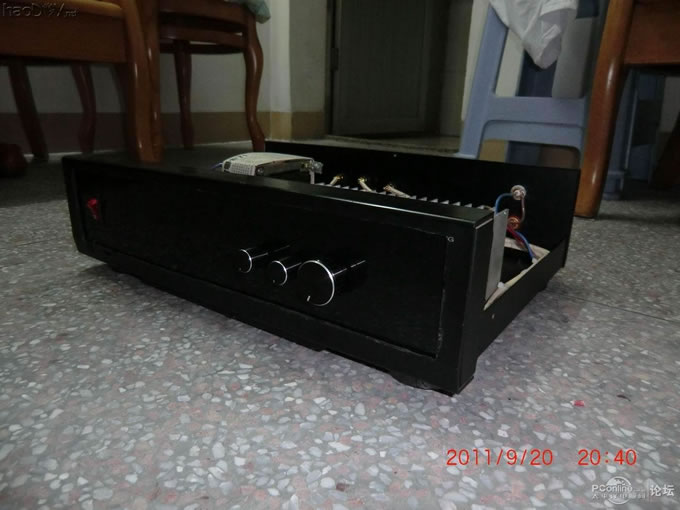

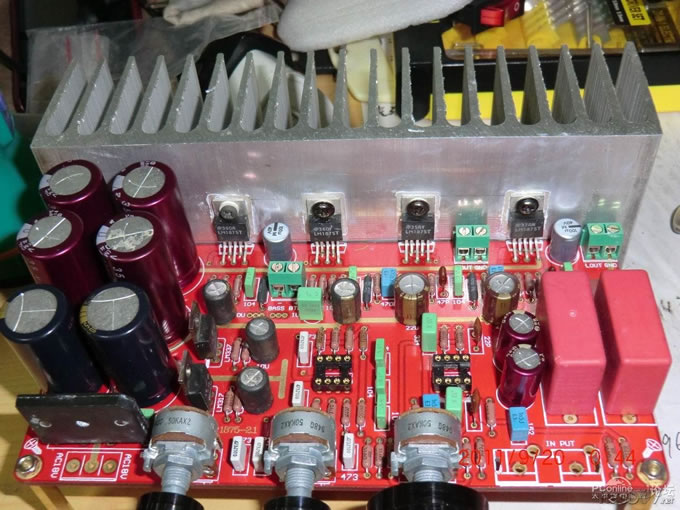

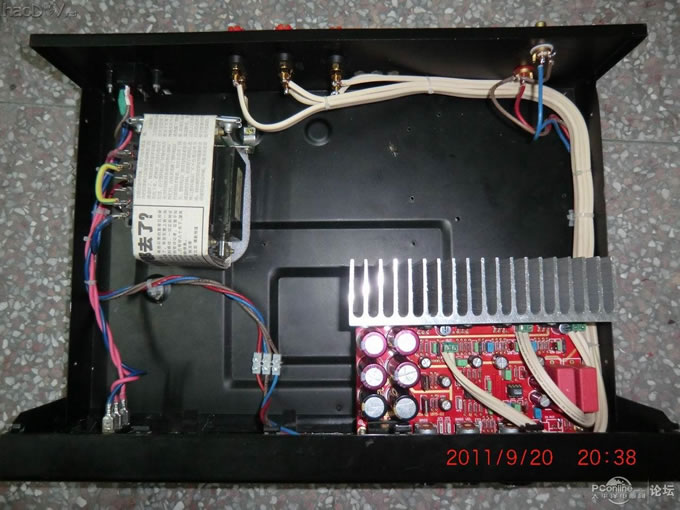

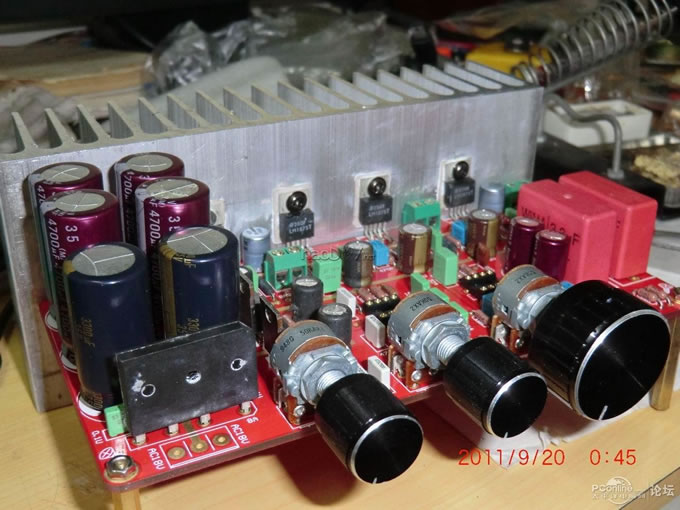

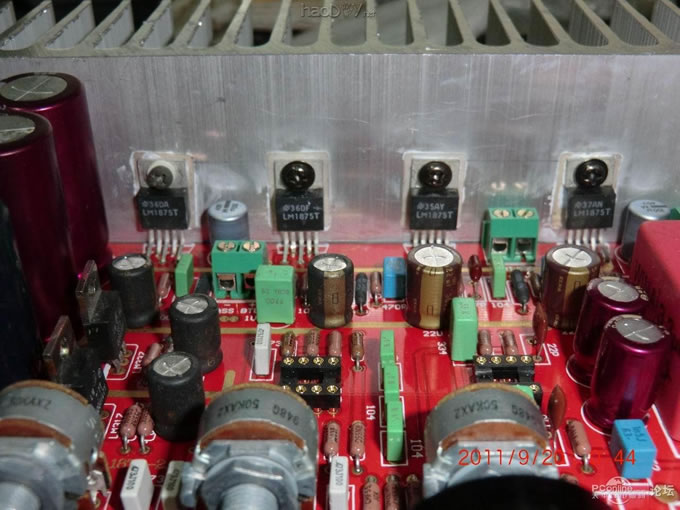

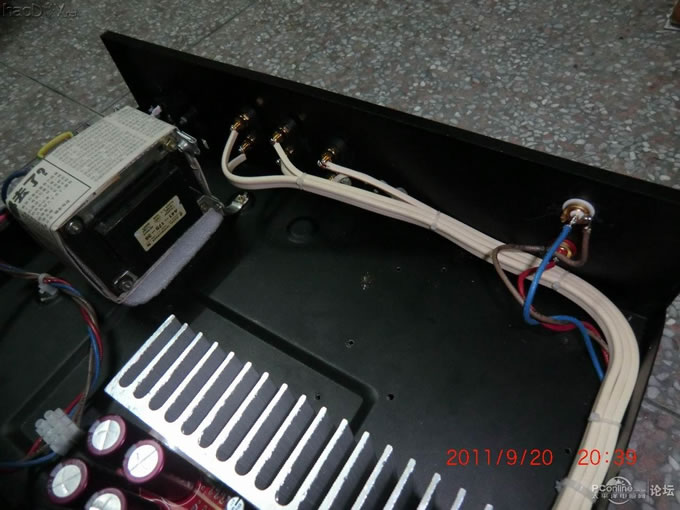

PCB上面用的是ENLA的DUOREXII系列、SILMIC和SILMICII系列、飞利浦的116铝壳系列、滤波搭了两个松下的FC系列进去组合一下互补音色、输入耦合用WIMA的MKP4系列、其他的小容量电容用的系ERO,全PCB用美国DEAL的电阻,三个日本ALPS铝壳版50KA电位器,运放将采用两颗opa2604ap!把IC安装在散热片上后,接下来就是焊接在PCB上了,然后把旋钮帽带上感受一下。 ![]() ![]() ![]() ![]() 大家知道接下来的工序是什么?啊……什么?哦~~说对了,就是上机箱了,工序到了这里可能有人会说:“为何不裸奔通电测试一下有没有问题。”其实我是有想过裸奔测试一下的,不过为了能加快工作时间,只有先把功放固定在机箱里再慢慢测试吧,而且LM1875又不是什么难DIY的东西,基本按需安装和焊接后,用洗板水一洗,然后检查一下有没有短接或者虚焊就OK了。 接下来就是量好安装尺寸,打孔装PCB、上电源、接电线、接好信号端的线和功率输出线。我在电源线的连接方式上做了个中介端,这样做是为了我今后方便换电源时不用把整个功放电路卸下来才能换线(PCB板的电源接线的位置设计上有些不够不人性化,直接死死的顶在前面板那里)。 不多说了~继续多图杀猫 ![]() ![]() ![]() |
