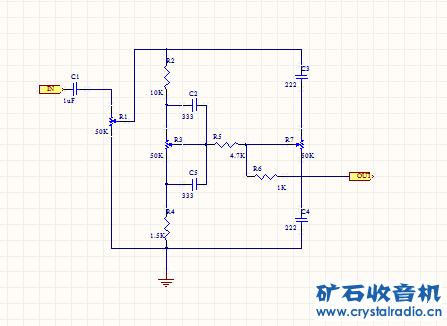

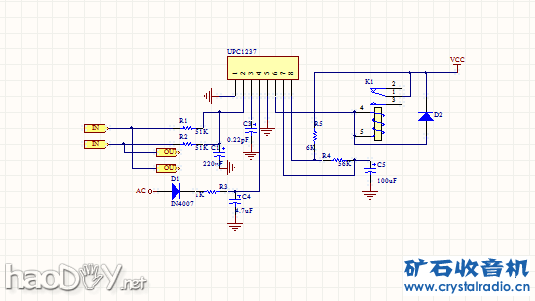

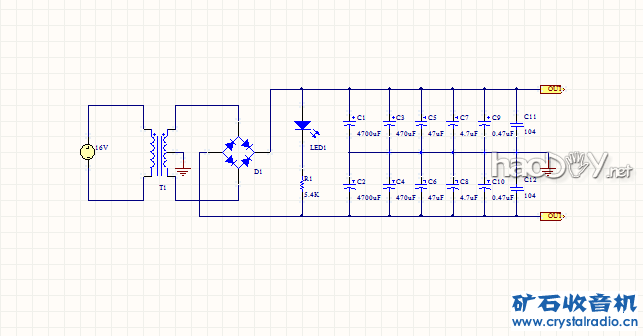

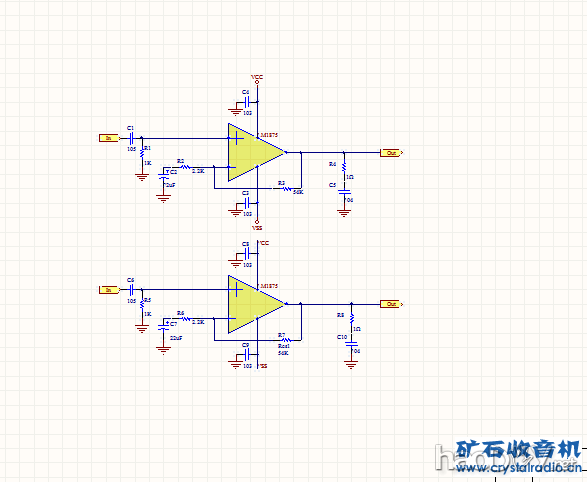

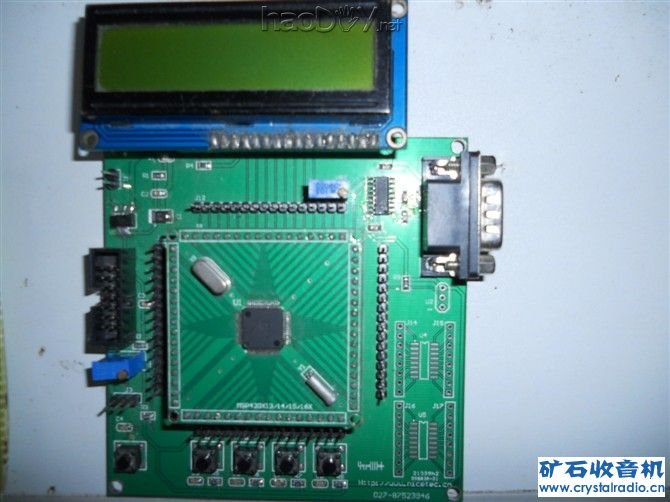

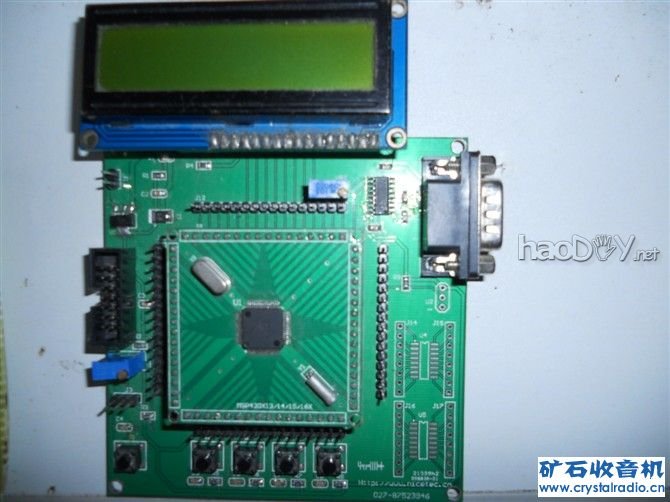

系统硬件电路： 1）.供电部分  由于传统的功放对电源的要求很是讲究，电源的功率与输出电压直接影响功放部分，要发挥芯片的极致不产生截波失真，不仅需要在电压上进行调节，功率也很重要。在这里本次项目的电源部分采用“发烧级电源”变压器选取为100W，18V输出，经过整流部分后采用大电容4700UF为主滤波电容，次级电容470UF、47UF、4.7UF、0.47UF一次排开用来消除高次谐波，减少脉动的直流使之输出平稳的直流电，这一点上沵补了一般的线性电源输出直流的脉动系数。 2）调音电路  调音模块采用高通、低通把声音信号分成三段，20HZ—1KHZ为低音段，1KHZ—10KHZ为中音段，10KHZ—20KHZ为高音段 3）功放电路  IC为NS的LM1875，这款IC被广泛的应用已有很多年的历史，是非常经典的功放芯片，主要用于中高档音响中。 LM1875具有宽工作电压，低静态电流，低失真，外围器件少，等优点，是一款不错的IC功放。LM1875在这里采用双管推管作为驱动音响电路。对于负载为8Ω，在正负20V工作电压下输出功率可达到22W总谐波失真为0.015％。功放电路设计比较简单，但设计时要注意器件参数的选取，LM1875的闭环增益比较高，器件参数选取不当容易产生自激。本电路采用正向端输入，反馈电阻54KΩ，反向电阻为2.2KΩ，使电压增益控制在30dB左右，电路中的R4、C5和R8、C10为音响电路中输出端常见的茹贝尔（Zobel）网络，其主要作用是提高电路的稳定性，防止高频振荡。R1、R5为输入偏置电阻，阻值不能太大，否则会使噪声偏大，这里选1KΩ。同时与前面所设计的调音电路进行协调，对输入信号进行一定程度的衰减。 4）喇叭保护电路  UPC1237l喇叭保护电路，由单电源供电，工作电压范围为25v～60v，通常直接利用功放的正电源+Vcc作为电源。这里运用到了芯片的“流断电检测、电源接通延时、过流检测、以及功放输出直流偏移检测”功能。电源接通，延时三秒自动开启，继电器断开，处于正常工作状态。当产生浪涌电压时继电器吸合，使输出断路，电路处于断开状态，当浪涌电压消失时，继电器断开，信号正常输出，以免过大的电流输出，相当于对喇叭的保护作用 软件模块： 选用MSP430为主导 MSP430是16位超低功耗的混合信号处理器，采用了精简指令集（RISC）结构，具有丰富的寻址方式（ 7 种源操作数寻址、 4 种目的操作数寻址）、简洁的 27 条内核指令以及大量的模拟指令；大量的寄存器以及片内数据存储器都可参加多种运算；还有高效的查表处理指令，内部集成D\A、A\D转换，具有 LCD 驱动模块等
 |
