伺服稳压 + 前置放大 + 负反馈音调前级(2)

时间:2012-09-29 21:48来源:hifidiy.net论坛 作者:虫虫小林 点击: 次
下载 (75.44 KB) 2009-10-21 15:03 电容部分稍微有修改 输入电容2.2U 也就是低频下限1.6Hz左右 反馈对地点容用了4.7U 看上去比较小 但是经过计算 3Hz以上形成交流反馈 也是没什么问题的 运放用我最喜欢的 TL072 便
下载 (75.44 KB)
2009-10-21 15:03

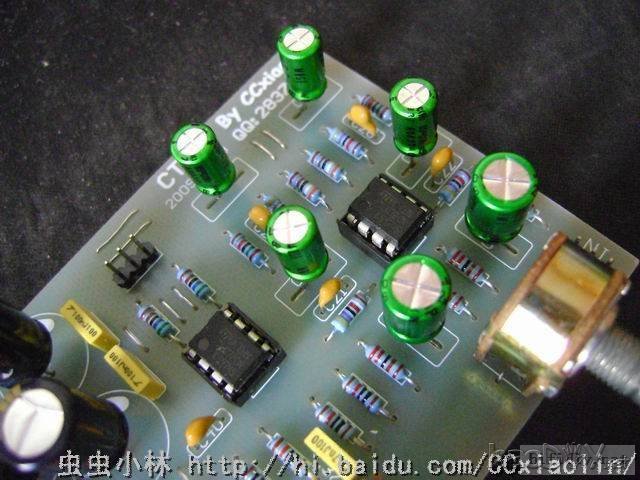

电容部分稍微有修改 输入电容2.2U 也就是低频下限1.6Hz左右 反馈对地点容用了4.7U 看上去比较小 但是经过计算 3Hz以上形成交流反馈 也是没什么问题的 运放用我最喜欢的 TL072 便宜 好用  哈
感觉线路对了 元件对了 运放的性能是次要的
伺服稳压 + 前置放大 + 负反馈音调前级

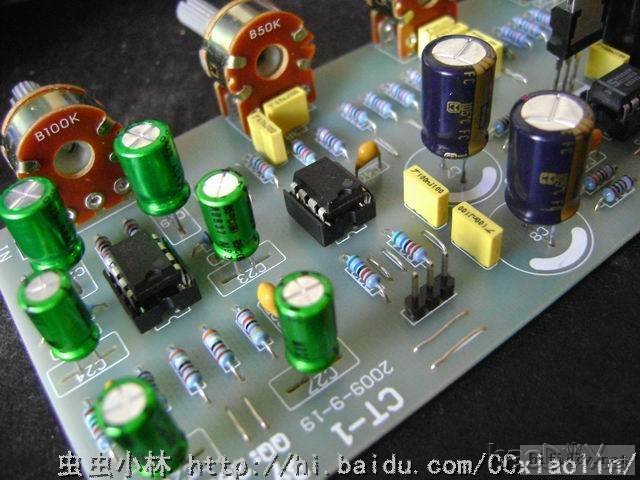

高速运放还是选用大S的 5532 这个运放速度是第一位的 音质什么的都不用管
伺服稳压 + 前置放大 + 负反馈音调前级

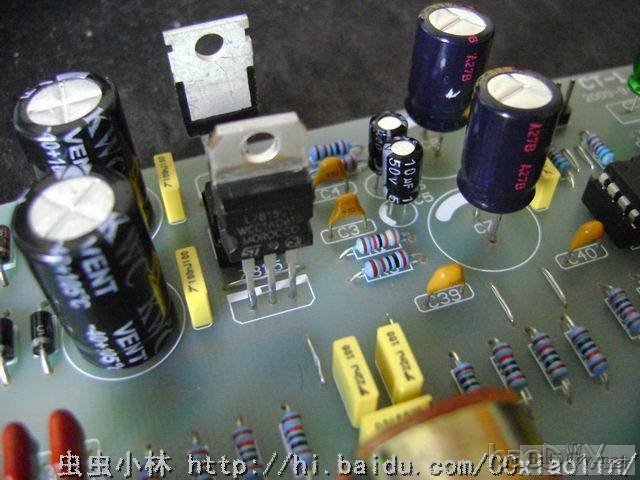

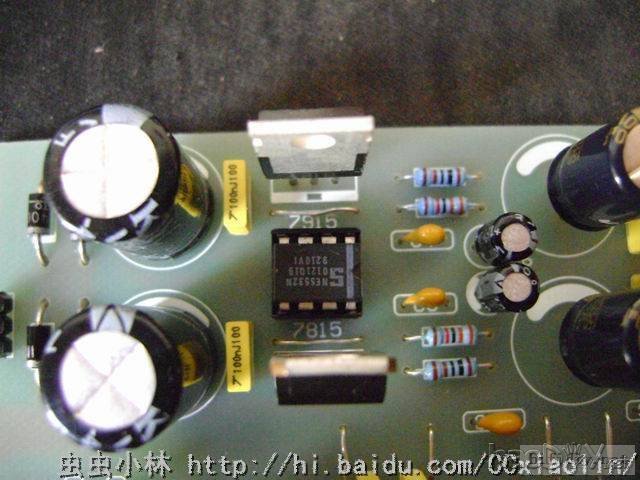

稳压管 7815用的意法  7915用的仙童 应该没什么问题吧
伺服稳压 + 前置放大 + 负反馈音调前级




伺服稳压 + 前置放大 + 负反馈音调前级




PCB
占位没占好 少占了一个

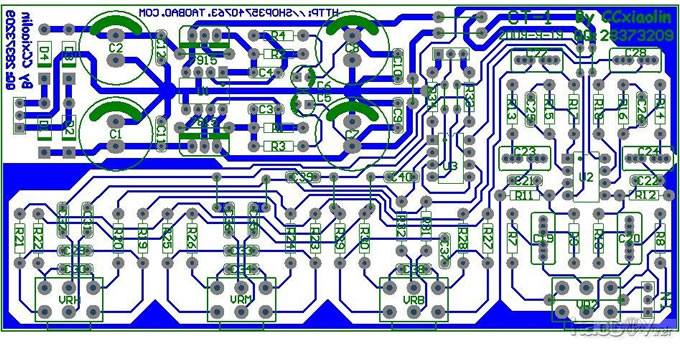

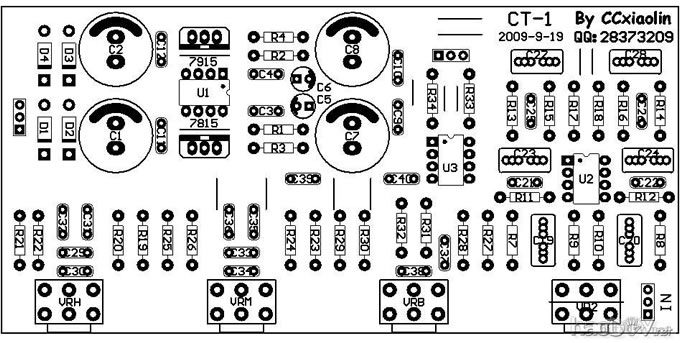

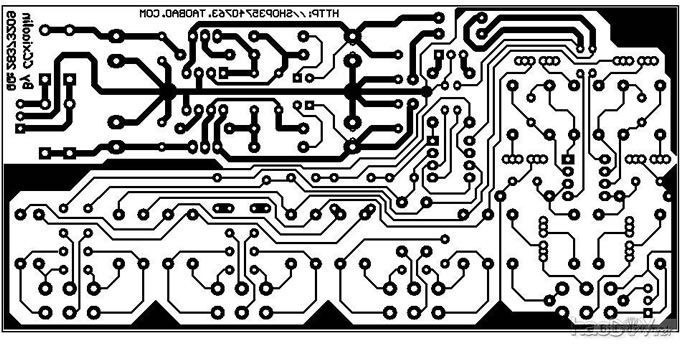

为了方便大家DIY 发一下PCB图
喜欢DIY的朋友直接拿去打印就可以了

尺寸 14CM*6.7CM


伺服稳压 + 前置放大 + 负反馈音调前级



伺服稳压 + 前置放大 + 负反馈音调前级



伺服稳压 + 前置放大 + 负反馈音调前级



完~ 希望大家支持
