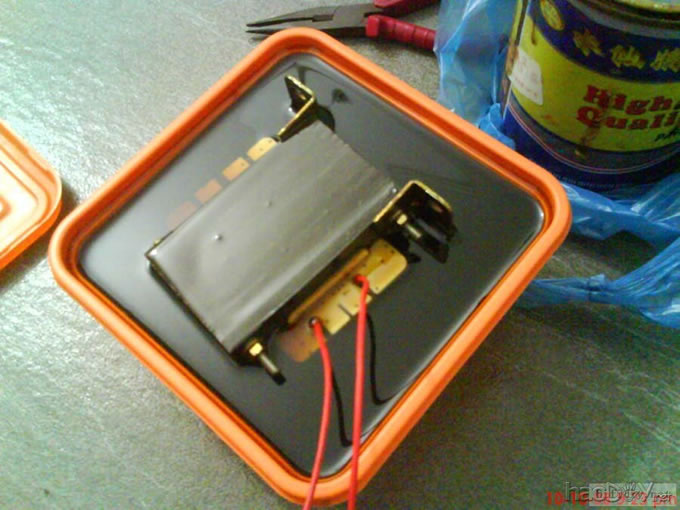

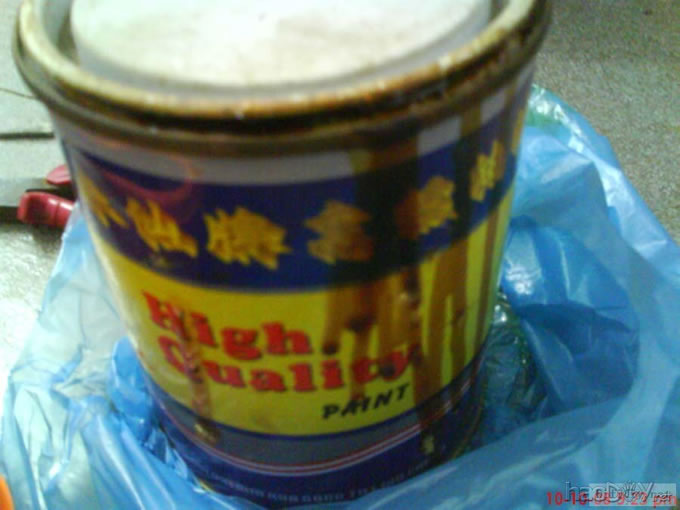

大家看看我用的是什么漆？“水仙”牌木器清漆设计好半年的“超级大黄蜂F18”功放开工啰

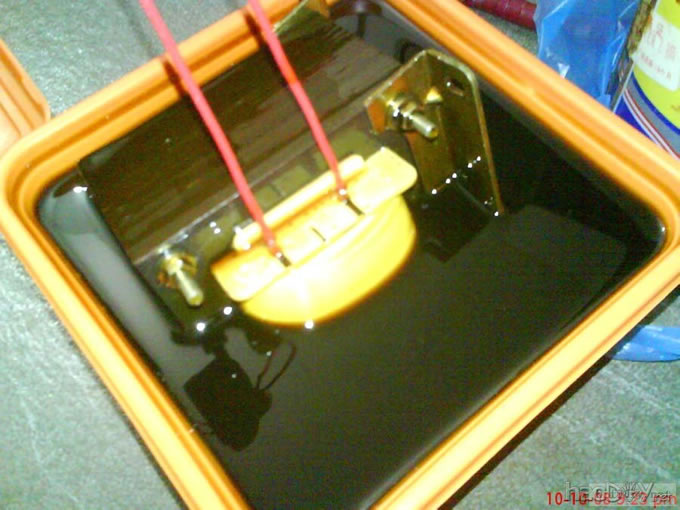

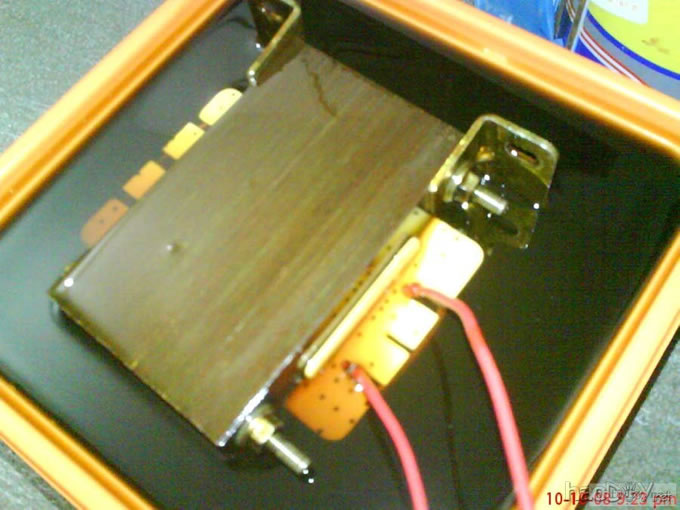

再泡多点，

差不多有一两个小时了
设计好半年的“超级大黄蜂F18”功放开工啰

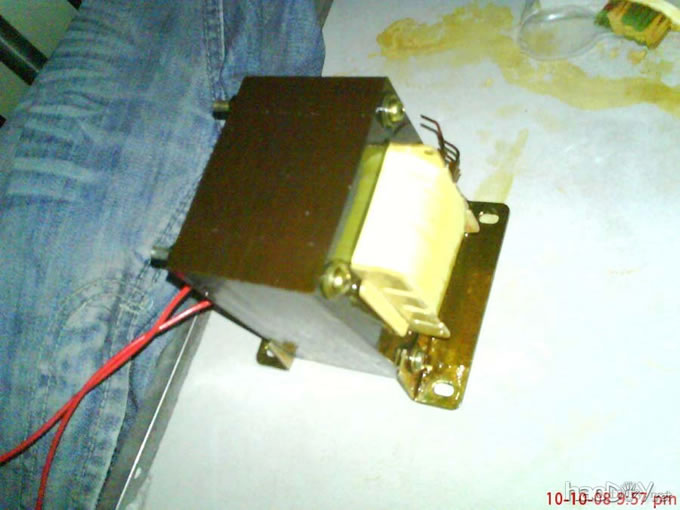

捞上来

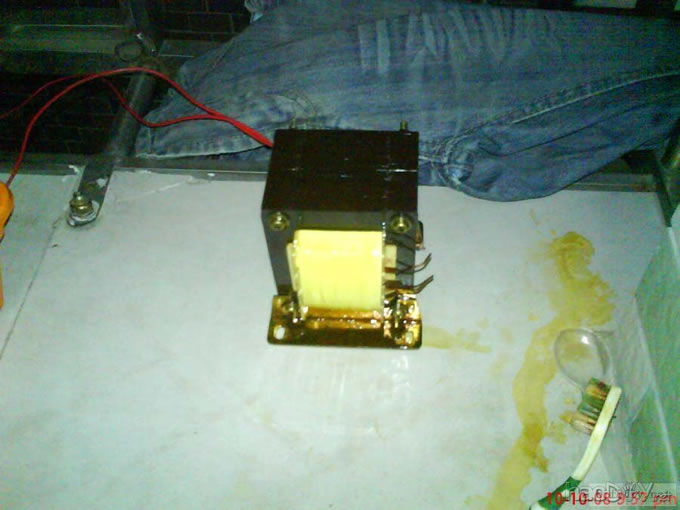

放到阳台上，风干

当“蜡鸭”晒上两天
设计好半年的“超级大黄蜂F18”功放开工啰

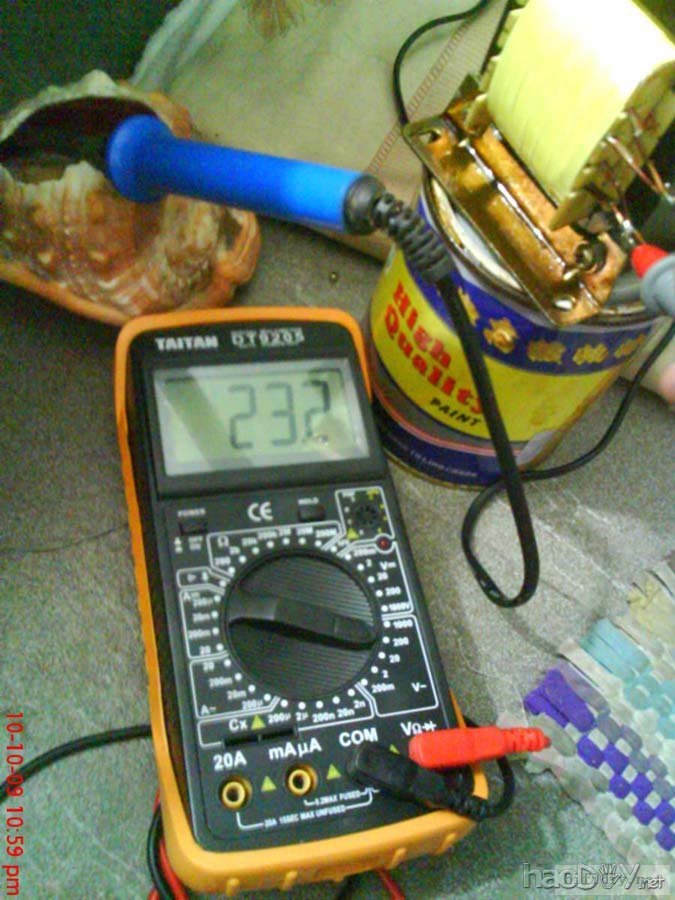

双线并绕的次级双23.2V，做个PASS　Ｆ5差不多了
设计好半年的“超级大黄蜂F18”功放开工啰

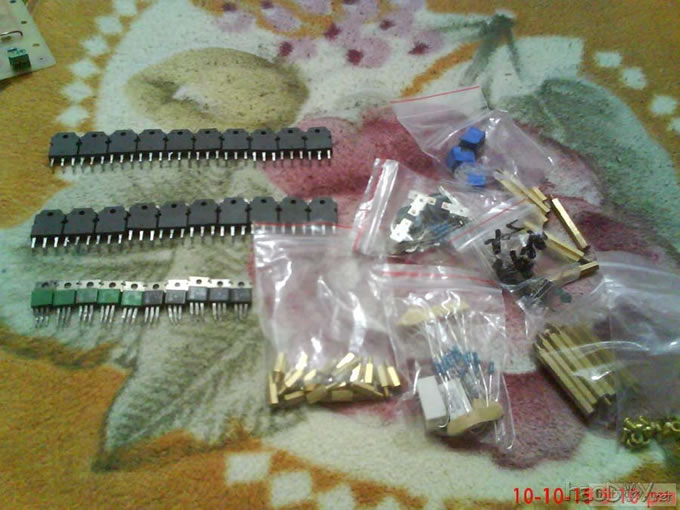

今天到淘街的收获

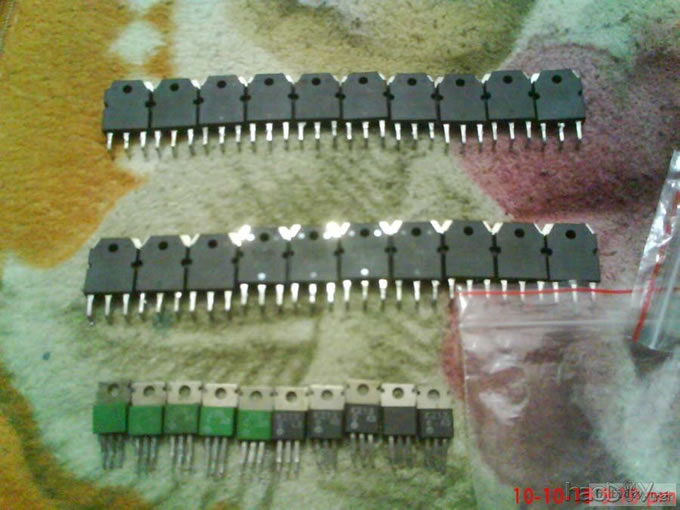

10对拆机J162/K1058
设计好半年的“超级大黄蜂F18”功放开工啰

5对J76/K213
设计好半年的“超级大黄蜂F18”功放开工啰

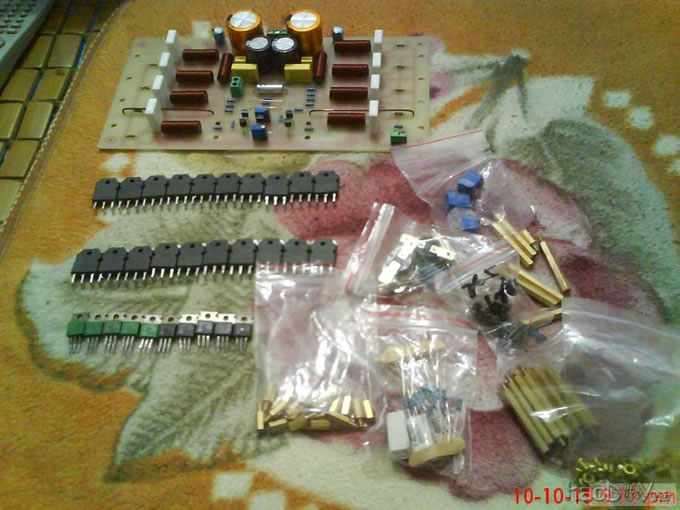

还有一大堆零件

电路比较简单，自己吸收金噪子电流反馈输入部分想出来的，电压激励用J76/K213，输出4对J162/K1058并联，电路在进一分修改中
电路昨晚已经开声，感觉不错，电流反馈果然名不虚传，但中点漂移，待我修改好后再公布电路，想看看的话用力顶吧设计好半年的“超级大黄蜂F18”功放开工啰

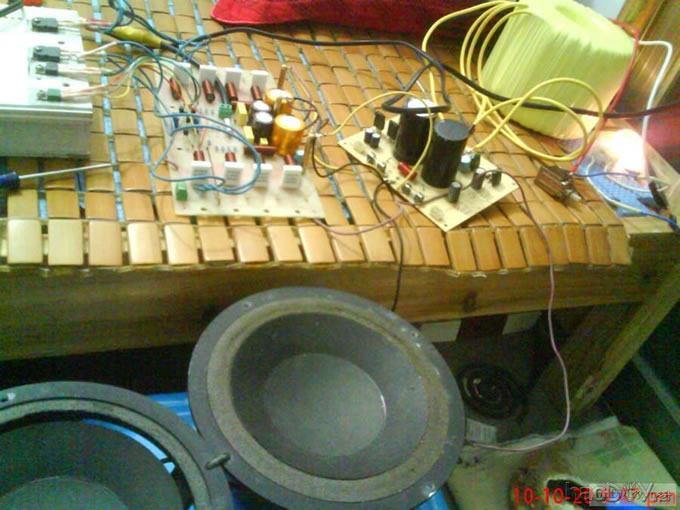

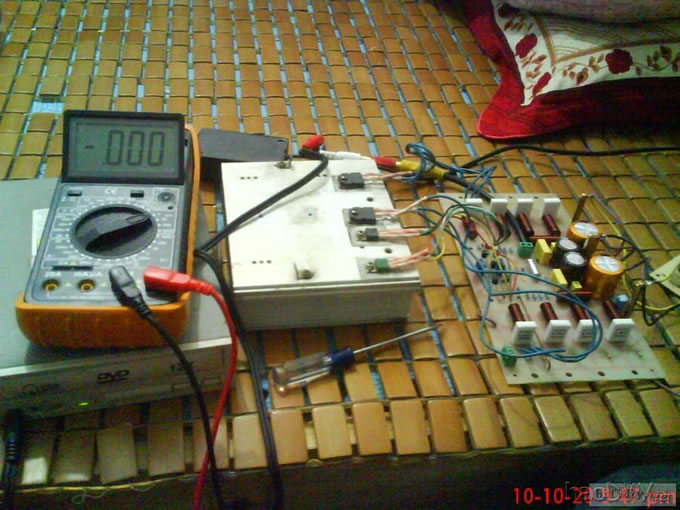

调试中，原先用飞线接到小散热器上调试
设计好半年的“超级大黄蜂F18”功放开工啰

可是噪音严重，飞线引入的噪音
设计好半年的“超级大黄蜂F18”功放开工啰
