可选甲乙类精品Audio功放(3)

时间:2012-10-03 11:21来源:hifidiy.net论坛 作者:mzsrz 点击:
下载 (21.63 KB) 2010-12-5 14:03 电感:由于要考虑功放在电容负载时的稳定性,所以必需加上一个小电感再串一个 10 组成补偿网络, 防止功放出现自激,但往往见到很多功放电感用细铜线绕制,造成功放输出内阻瓶颈,
下载 (21.63 KB)
2010-12-5 14:03


电感:由于要考虑功放在电容负载时的稳定性,所以必需加上一个小电感再串一个10Ω组成补偿网络,防止功放出现自激,但往往见到很多功放电感用细铜线绕制,造成功放输出内阻瓶颈,这里我选用直径2.5mm铜线绕13圈(2mm也行),电感量在1.2μH左右,再并一个1Ω电阻(并10Ω方波振铃大,虽然不会引起自激,但看着不舒服,所以最后决定并1Ω,这时完全看不出有振铃产生),实际使用中也未见不稳定现象。

2、电子零件按装:
负反馈等重要电阻都经过高位表选配,精度达到万分之一。

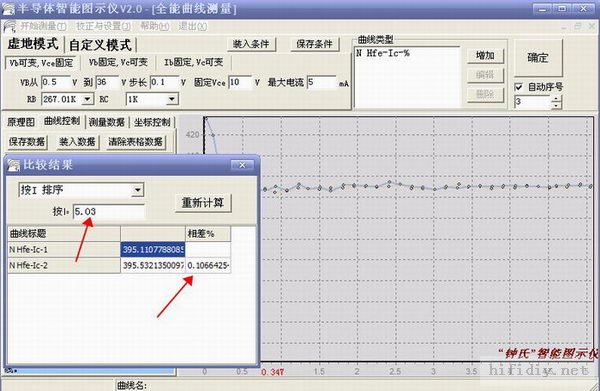

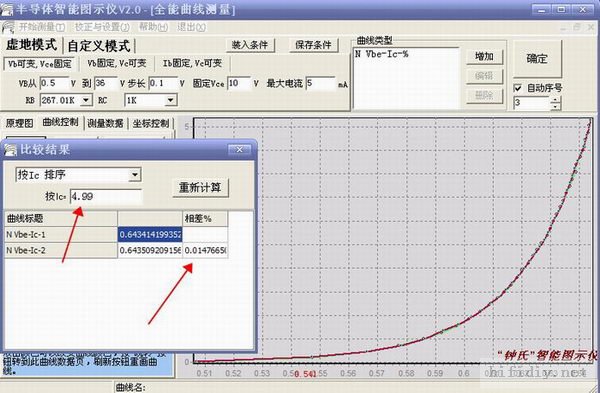

晶体管配对,同极性差分输入管5MA配对,Vbe-IC误差万分之二左右,IC-Hfe误差千分之一左右。
可选甲乙类精品Audio功放

可选甲乙类精品Audio功放

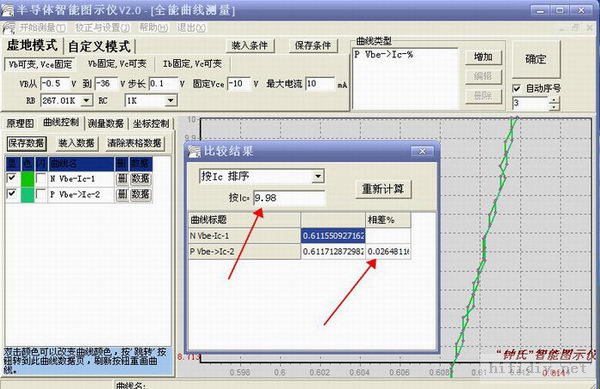

驱动管10MA配对,异极误差Vbe-IC万分之三。
可选甲乙类精品Audio功放

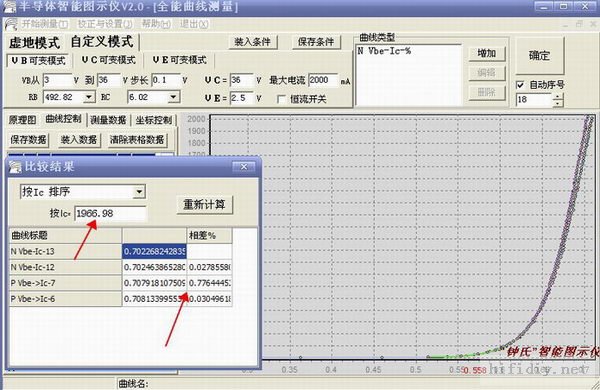

输出功率管2A电流配对,同极性误差Vbe-IC万分之三左右,异极配对Vbe-IC百分之一左右。
可选甲乙类精品Audio功放

开始焊接
可选甲乙类精品Audio功放

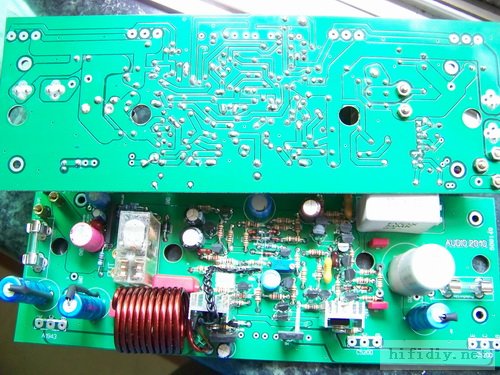

焊接完成
可选甲乙类精品Audio功放

可选甲乙类精品Audio功放
下载 (65.16 KB)
2010-12-5 18:26
