最后来张内部布局。

95.

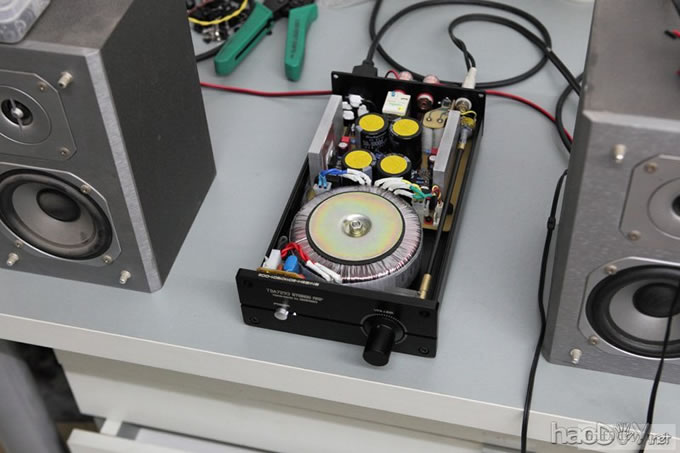

整体通电，还好，没烟花。噪音控制的还可以，贴在喇叭上有一点点交流哼声，离开几厘米就听不到了。
应该是牛挨得太近的缘故，可惜没有合适的牛罩。

96.

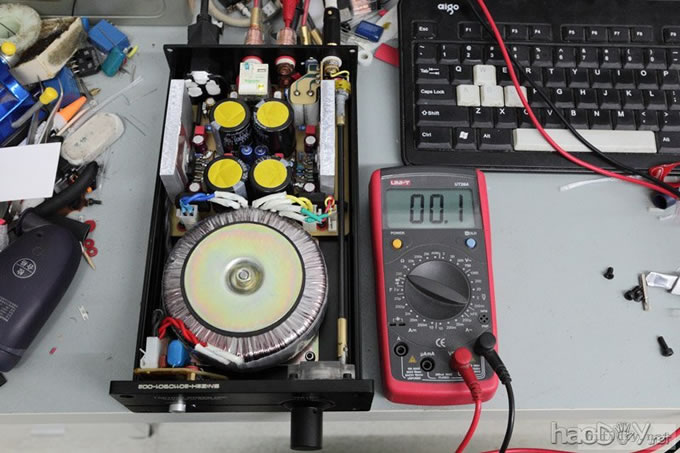

左声道中点。（200mV档）

97.

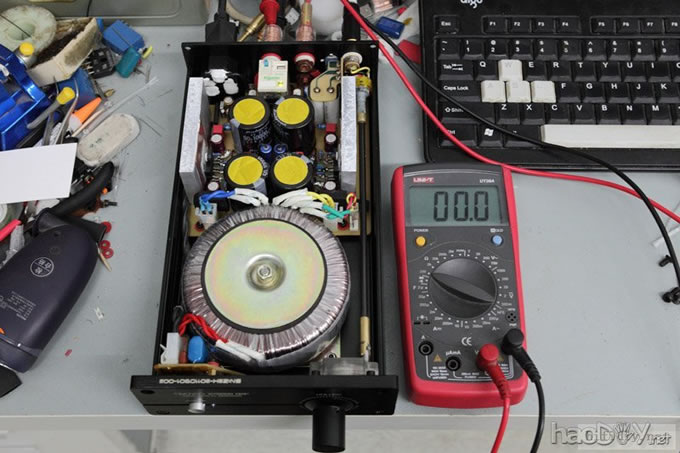

右声道中点

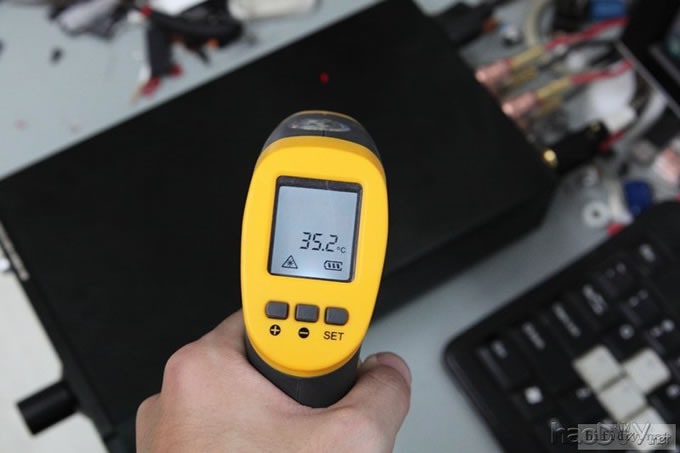

一般音量工作半小时，表面最热处的温度。（北京最近不是很热，室温大概26度）

99.

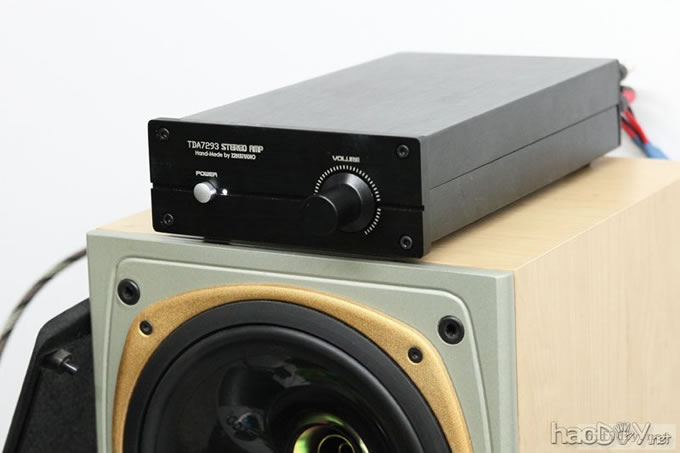

完成了一套，另一套继续中。

100.

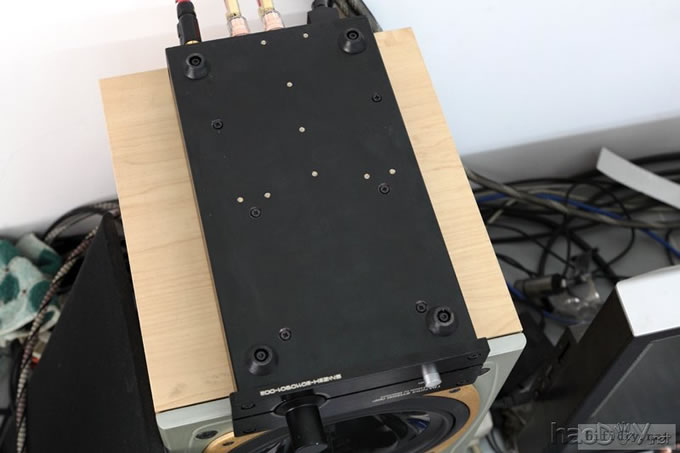

底面。

101.

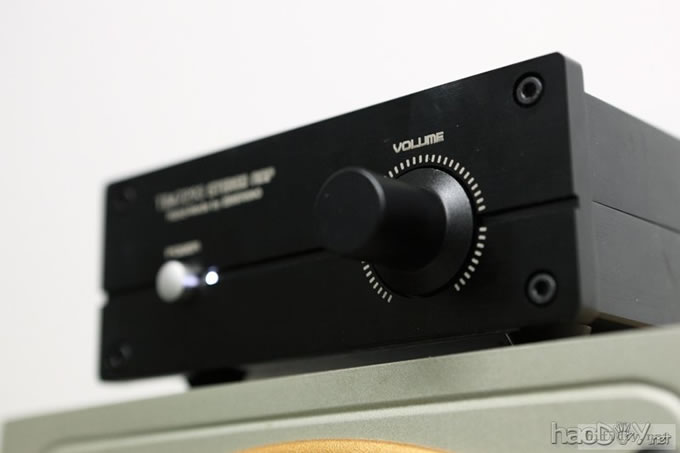

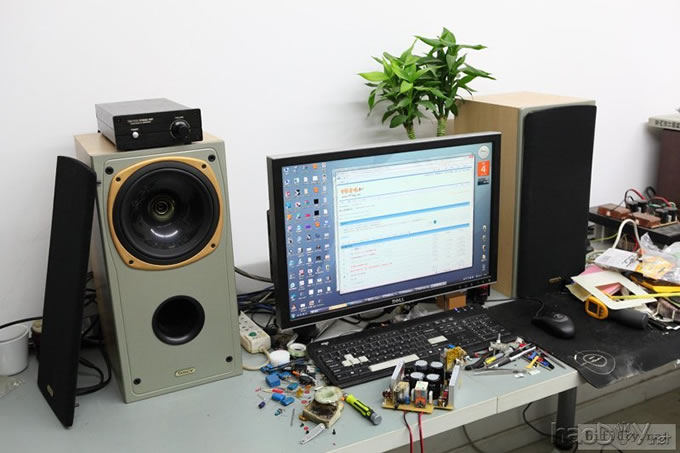

工作中。

102.

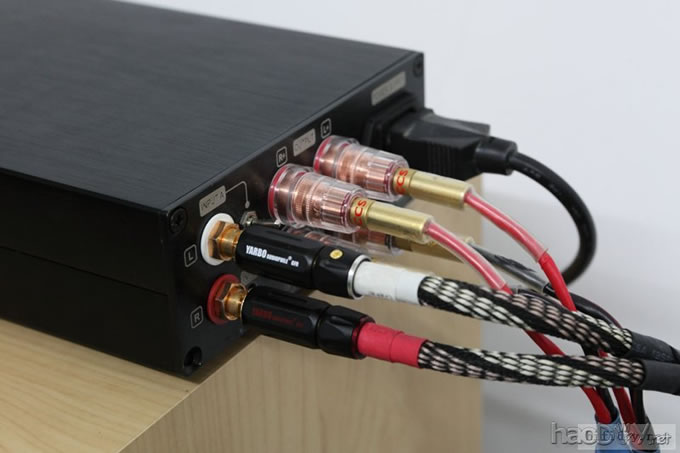

接线。自制的线材。

103.

正式试音。
空间：15平书房，木地板+中间一块地毯，后背整墙书架，左侧厚落地窗帘。
音源：创新X-FI MUSIC 声卡（0460），win7 64bit 官方驱动
音箱：天朗S8LR，8寸同轴
信号线：自制，佳耐美4芯屏蔽线 + 雅宝GY-3.5GB插头 + 雅宝RCA-007GB插头（2.5米）
喇叭线：自制，雅宝GY-180A + SC:03B-L香蕉头（1.8米X2）（另一对怪兽线 + 百威头）
电源线：电脑用普通3芯线
媒体：无损压缩音轨，FOOBAR 2000 + 终极解码2011

没有选特定的试音曲目，电子贝多芬最后一轨，1812真实炮声版，老虎鱼的第一张专辑第7轨，还有很多爵士乐和流行乐。
总的来说，就是7923的声音，高频解析还可以，中频很暖，这可能和号角单元也有关系，低频下潜不错，但力度不是很大，属于比较柔和的类型。

另外，看到大家的回复，基本都是对制作工艺的讨论和评分，所以请大家在最终评分时能以大赛规则，平衡考虑外观与电路的设计。
后续还会有一些图片补充，感谢大家的支持！！


下面附上修改后的PCB图。
a文档制作胶片时请选择镜像打印。
b文档为元件布局与参数参照图。
