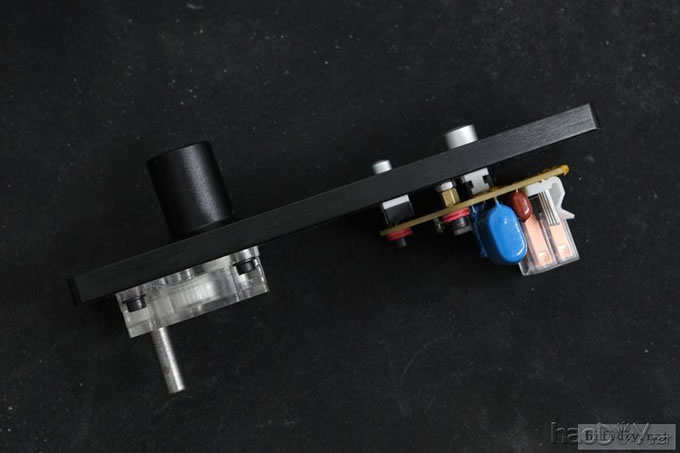

上好开关板后正面的样子。

75.

俯视。（由于买的机箱没带开关按钮，这几个银色的钮是以前定做那个四声道TDA7294机箱是多出来的


饭后继续。。。
76.

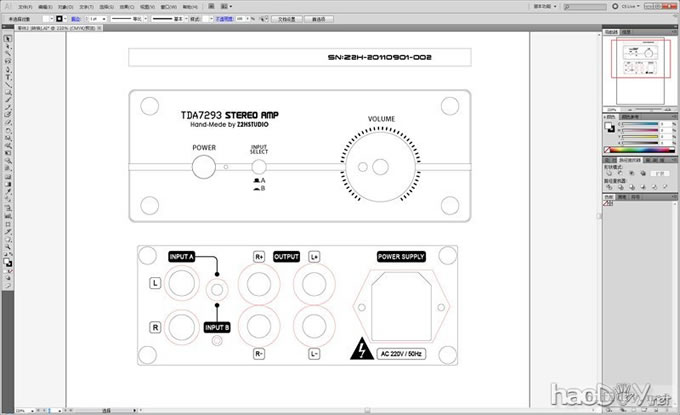

前后面板的标识文字，在AI里进行设计。（这是当时的截图，后来才发现“made”居然被我打成“mede”，哭。。。）

77.

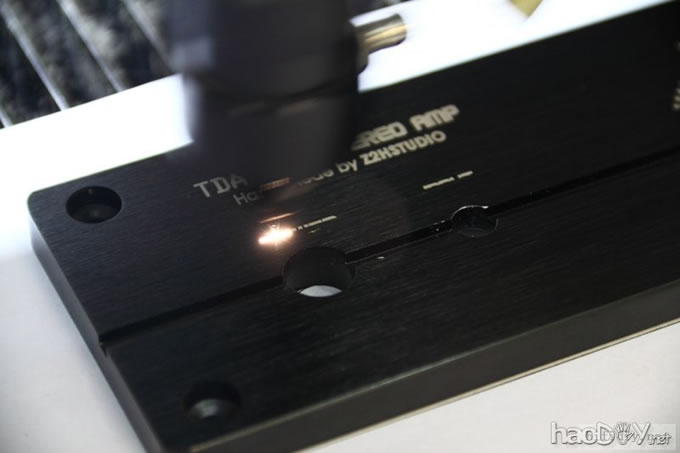

把面板上原来的丝印文字用稀料擦掉，然后进激光雕刻机雕刻画好的文件。

78.

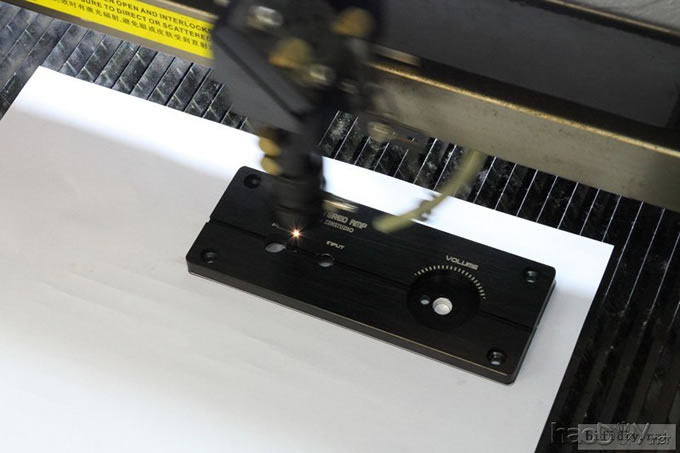

面板雕刻。（激光雕刻只适用于有色铝氧化表面，雕完是黄白色氧化铝的颜色，不太适合银色铝本色面板雕刻）

79.

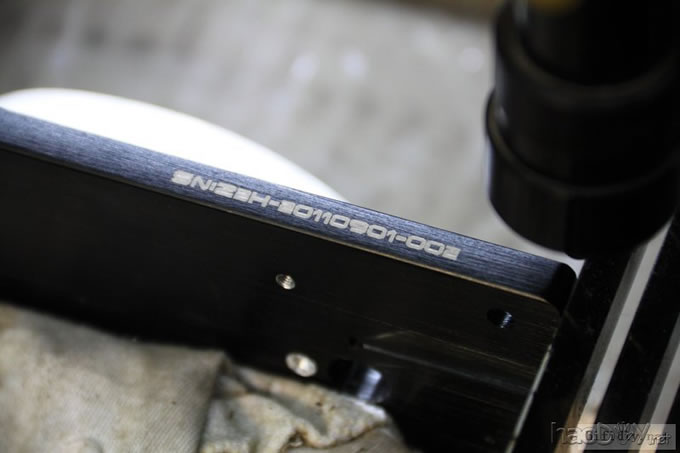

自编码，包括之前做的一台，这是第二和第三台。（其实这块手忙脚乱中雕错面了。。。。）

80.

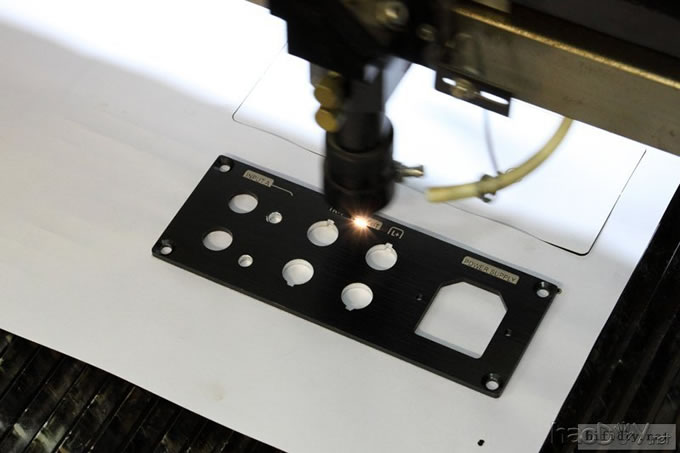

背板的雕刻。

81.

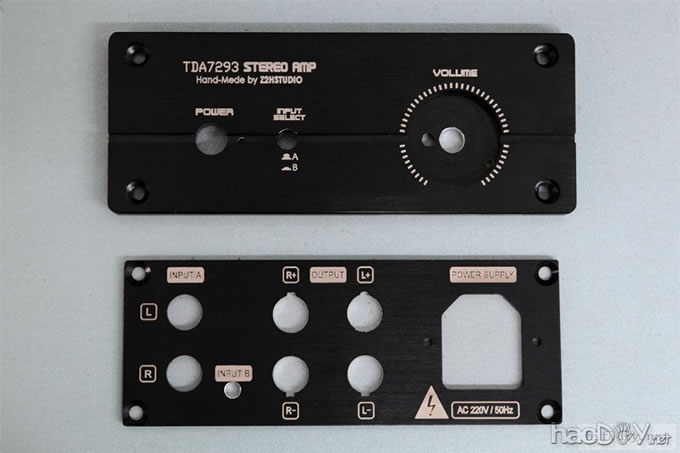

其中一套完成品


82.

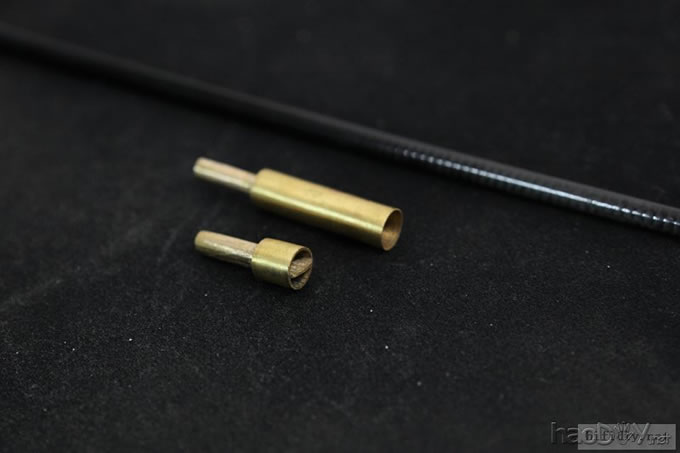

电位器延长杆没买现成的，因为一直觉得金属杆从牛旁边过会有感应。
期间找了ABS棒，亚克力棒，都觉得它们在导热块后面穿过，烤时间长了容易变脆，而且两者的刚性差，转动会有扭动形变。
最后找了根碳纤管，是鱼竿上的一节，刚性很好。然后请同事焊了两个黄铜连接件。

83.

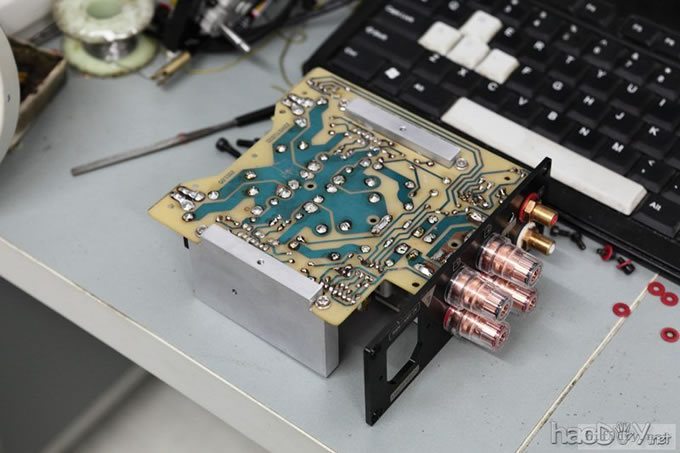

零件基本齐全了，开始最后的装配。

84.

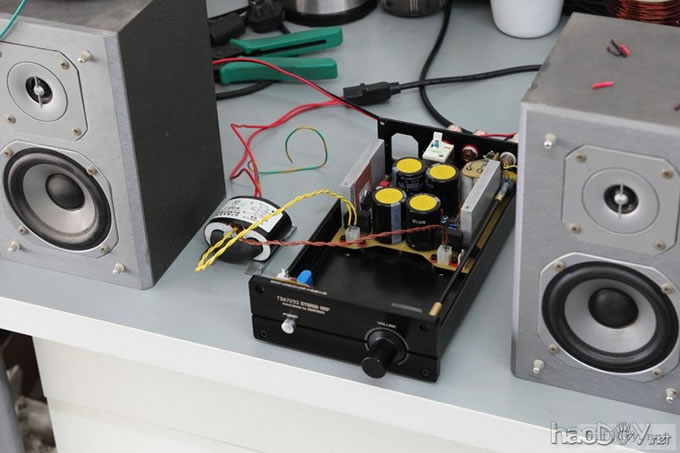

通电开声。用了个20W，双AC12V的小牛做测试，接上炮灰音箱，音源是电脑。 (责任编辑：admin)
