这时的保护电路未通电，手动闭合继电器。（先放上音乐，然后轻点一下开关，通电时间0.X秒，如果电路没问题，喇叭就应该直接出声了，电容的余电还能让它再响几秒）
确认各元件无异常后，就可以延长通电时间了。
用这个小牛带着听了半天，导热块只是有点温，低电压的发热相当小。此时中点为0mV和0.1mV，电位器关到底无噪音无嗡声，断开输入电位器开到头有一丁点丝丝的热噪。

85.

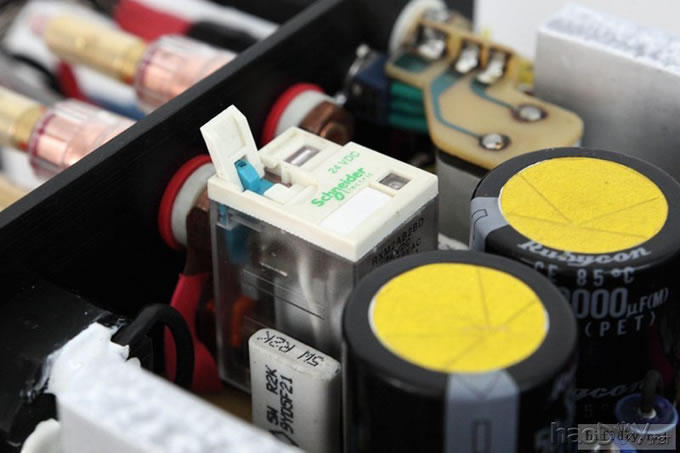

买这种继电器的好处就是带手动闭合开关。（主滤波的顶部离机箱盖只有3mm，而且新批次没绝缘帽，为了安全起见，用高温胶带贴了一下）

86.
老菜鸟踏踏实实的做好集成功放-TDA7293功放

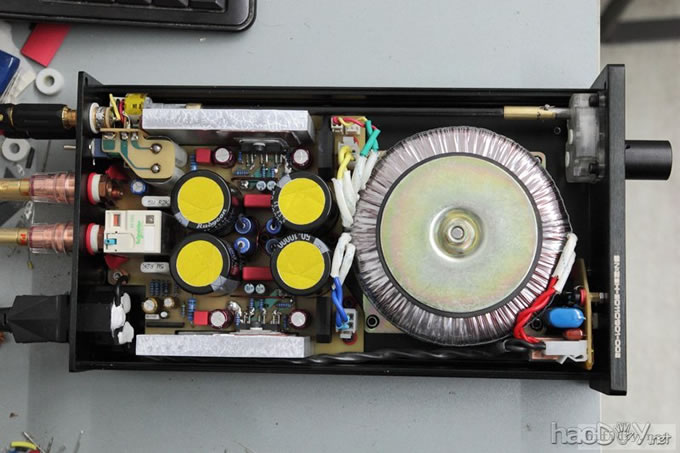

定制的四线AC26V+单AC16V的牛，150W。（功率偏小，但是这种机箱也放不下更大的牛了，除非分体）

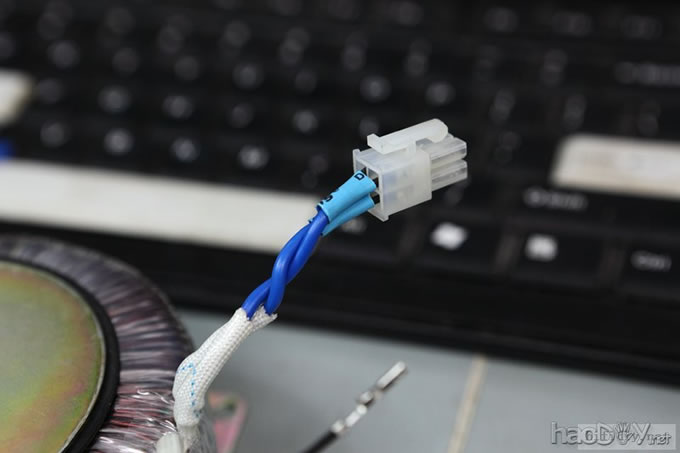

原带的线很长，果断剪短，然后压接插头。

87.
老菜鸟踏踏实实的做好集成功放-TDA7293功放

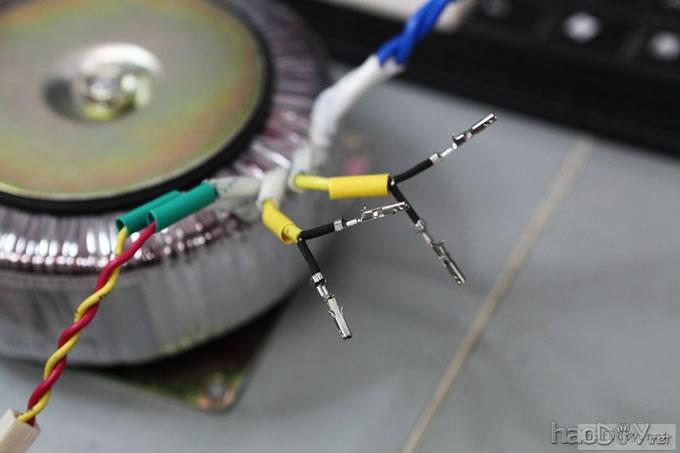

每根线分成两股，热缩管分别套好，这是为了增大过流能力，也算冗余设计吧。

88.
老菜鸟踏踏实实的做好集成功放-TDA7293功放

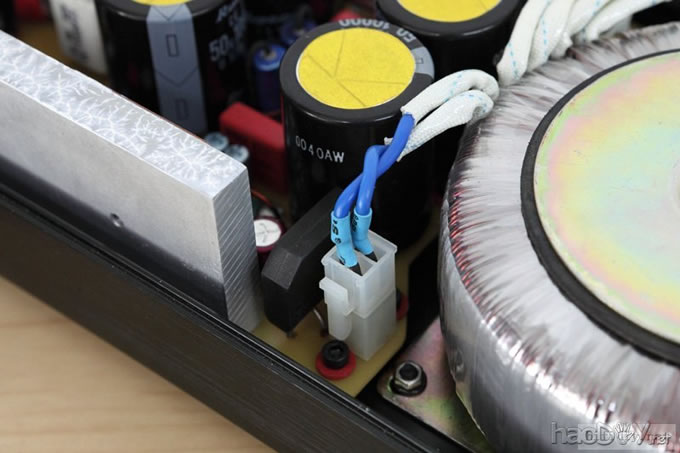

交流走线要绞合，尽管很短。

89.
老菜鸟踏踏实实的做好集成功放-TDA7293功放

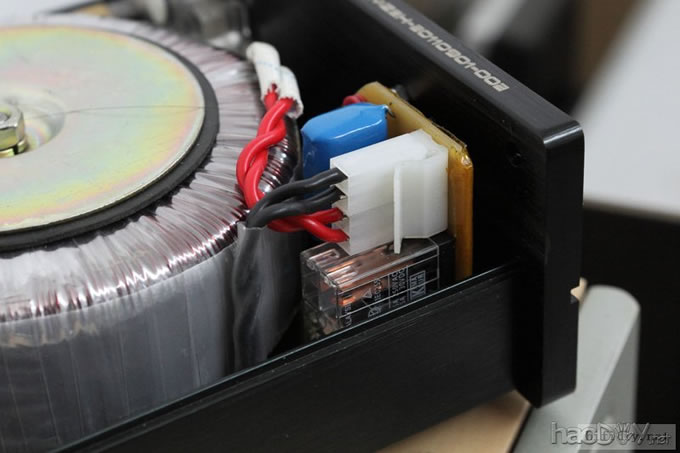

电源输入线也一样

老菜鸟踏踏实实的做好集成功放-TDA7293功放

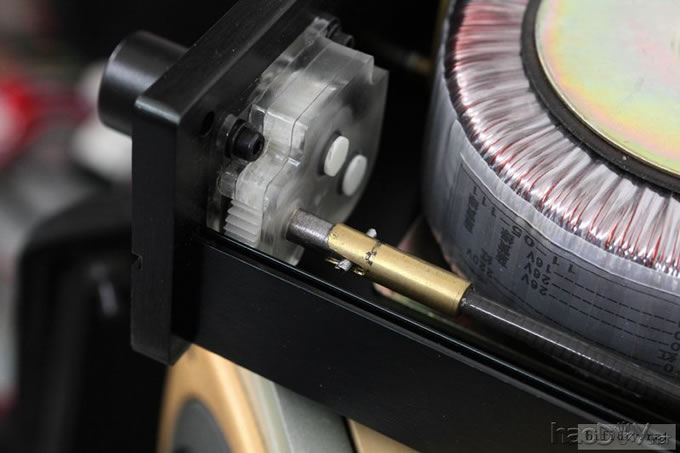

延长杆最后的连接处理。

91.
老菜鸟踏踏实实的做好集成功放-TDA7293功放

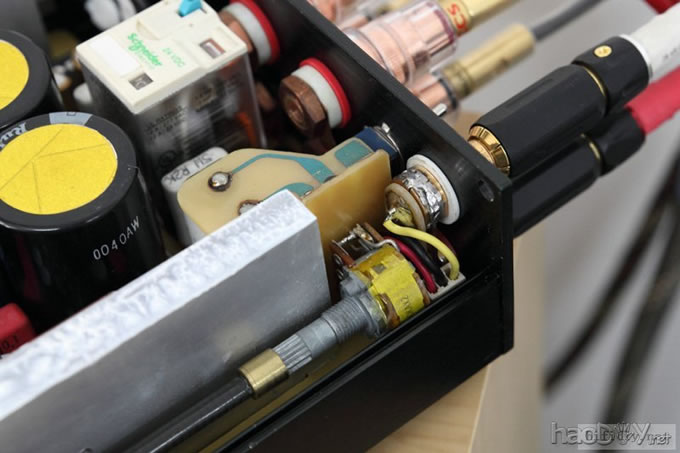

电位器快贴在机壳上了，所以也用高温胶带贴一下。
两个RCA座用粗铜丝绕一圈后焊死，防止打转。

92.
老菜鸟踏踏实实的做好集成功放-TDA7293功放

这是手动音源切换的开关，刚好在原来焊继电器的位置焊上两个3针插座连接。

93.
老菜鸟踏踏实实的做好集成功放-TDA7293功放

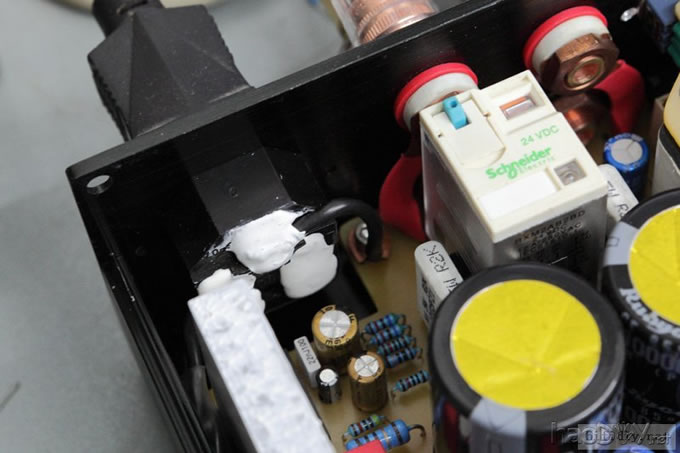

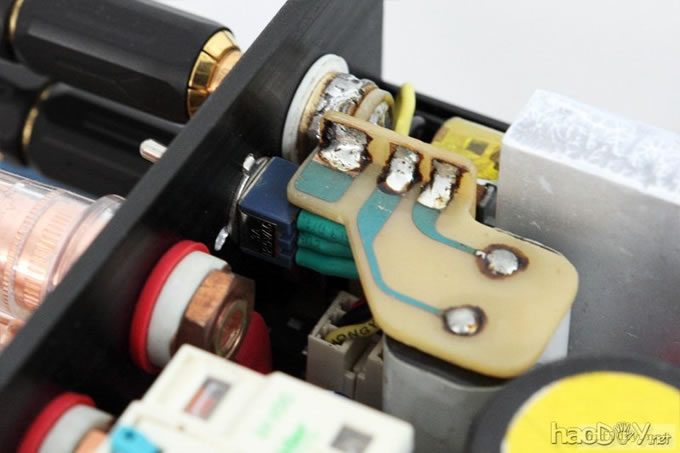

接地位置，采用的是直接接地。电源插座是焊接出线，然后用硅胶密封了一下。

94.
老菜鸟踏踏实实的做好集成功放-TDA7293功放
