 （1）首先确定唱放所需的增益： MM唱头输出2.5mV， 合并式功放所需的输入电平：550mV～1000 mV（RMS） 输入到输出所需增益：20㏒（550/2.5）=20㏒220=46.8 db RC衰减网路将衰减增益约20db, 所以电路总增益： 47db＋20db=67 db 第一级运放增益：20㏒（160/1）=20㏒160=44 db 第二级级运放增益：20㏒（180/10）=20㏒18=25 db （2）再计算RIAA均衡网络转折频率的时间常数 采用英藉华人、RIAA均衡网络设计专家Gautau（在中国音响DIY的网名）的建议，以英国 新式的 RIAA / IEC 60098——2505 uS 為基礎计算  R1 x C1 = 590.8018868uS ( R1 + R2 ) x C2 = 2505uS R2 x C2 = 318uS R1 // R2 x C1 = 75uS 另外2个电阻和2个电容取值，还必须满足以下比例关系： R1÷R2= 6.877358491——这保证LP重放时低頻结像力与爆炸力可与CD一比。 C2 ÷ C1 = 3.701748503——这保证LP重放时高频既不暗晦又不刺耳。   由于RIAA均衡网络的阻容元件的参数准确性非常重要，任意一个失准都将影响音质，所以用原装进口（made in USA）美国FLUKE 79数字万用表，从自己20多年积累的元件库中仔细挑选，尽量准确。下面是电容库的部分元件：

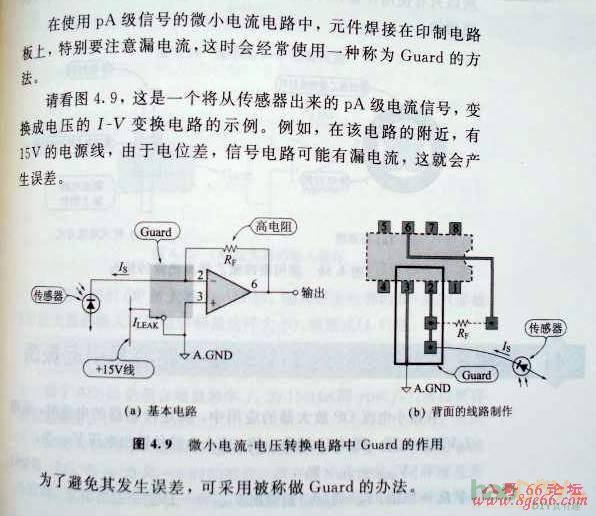

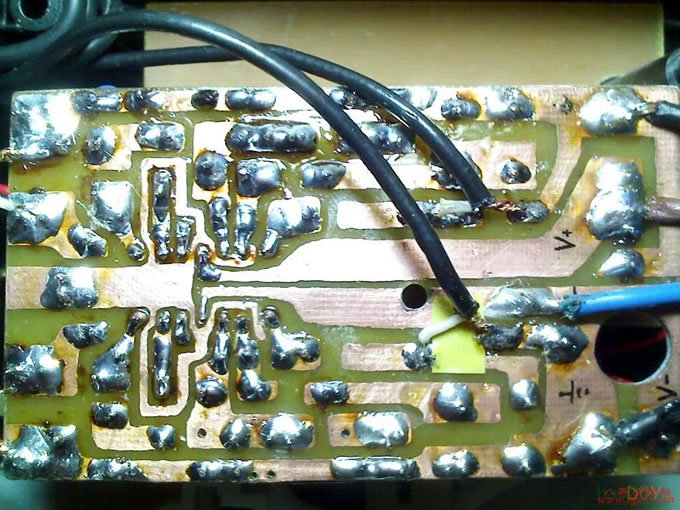

 由于LT1058输入级采用JEFT，输入电流是PA级的，所以#p#分页标题#e#为了防止印板上位于运放输入端附近的正负15V电源线对运放的“Rf”干扰，制作时注意了左右声道的第一级运放输入端（2、3脚和12、13脚）的落地方式——采用地线将2、3脚和12、13脚分别包围起来，元件用引脚或飞线跨过地线包围圈接往2、3、12、13脚。理论根据见书籍节录：  印版上做“Guard”的方法见下图：  实际PCB图片，可明显见到两个用地线围成的“Guard”：  试机在重播LP音乐时，其定位、三维(3D)、空气感和速度反应等等的表现很好，尤其高频虽然细节较多，但很柔顺，既华丽，又不刺耳：中频够饱满，人声底气挺足；低频的量感较多，且有力——不"肥"。最大的问题是信噪比较低，唱头输入端对地短路时，唱放输出0.05mV(RMS)，放唱片时输出500～1200mV(RMS)，信噪比80～87.6db。唱放带唱头空载通电时，人离音箱两米以内就能听到哼声。这正印证了一句老话：“有所得，必有所失”。信噪比劣于反馈型唱放正是衰减型唱放的先天不足，于是想到换性能更好的超低噪声单运放，试试音质和信噪比是否有所改进。 由于不知道为什么在此帖后面用“回复”跟帖发不出本帖的第三部分——用超低噪声单运放制作唱头放大器，连续试发了三次都不行，而且单独就第三部分发新帖也不行，是否达到了我当天发贴的极限？只有明天再试发第三部分了。 (责任编辑：admin) |
