国外译文:lm49720+OP1632运放基于平衡的前置放大器前级(2)

时间:2013-01-18 10:33来源:未知 作者:admin 点击:
主放大 电路板 ,增益 配置为 4( 12分贝) , 即 R6 和 R13 = 2K LME49720 高机能 双运放 国半 , 具有低 总谐波失真(THD) 0.00003%. OPA1632 均衡线路驱动器 ,成果包罗 : 0.000022 % , 低失真 和低输出阻

国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

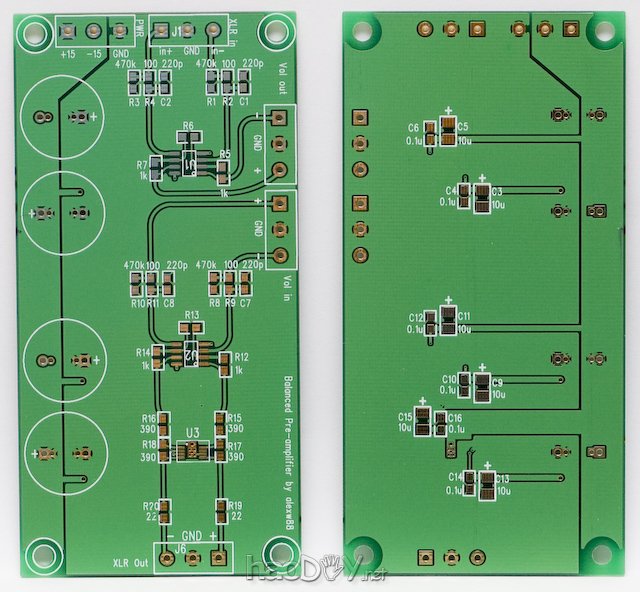

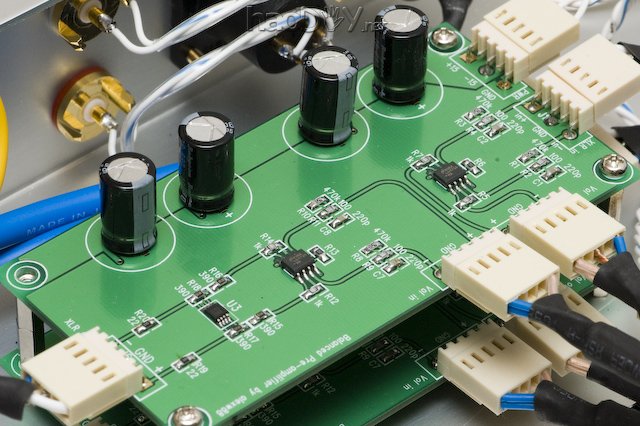

主放大电路板,增益配置为4(12分贝)R6R13 =2K
国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

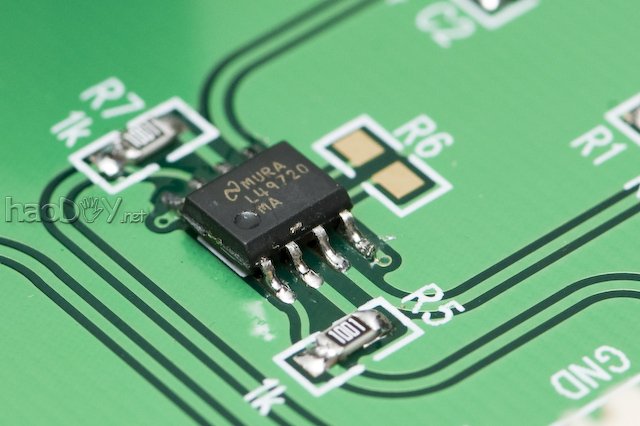

LME49720高机能双运放国半具有低总谐波失真(THD)0.00003%.
国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

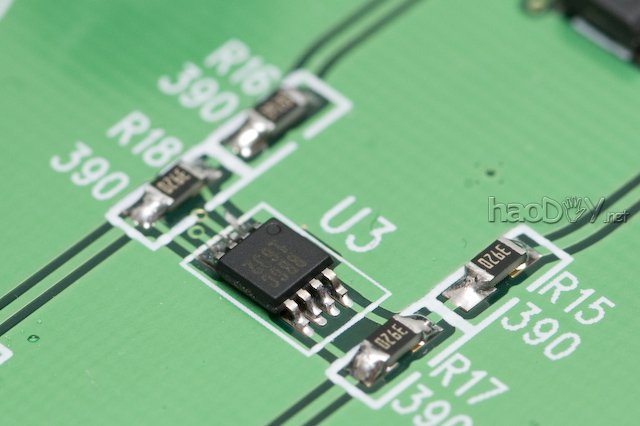

OPA1632均衡线路驱动器,成果包罗0.000022低失真和低输出阻抗为0.3欧姆
国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

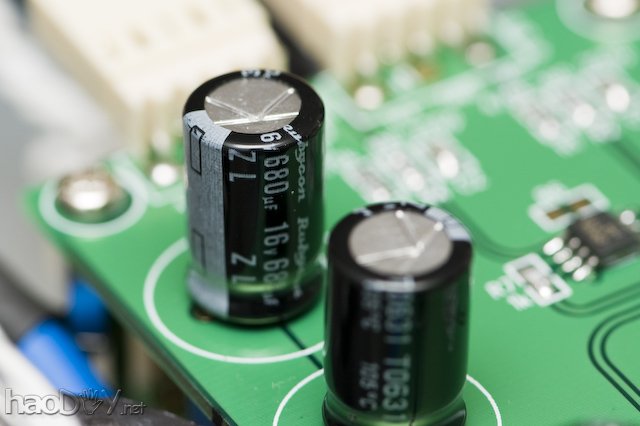

Rubycon ZL 680uF is used for its high ripple current :


国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

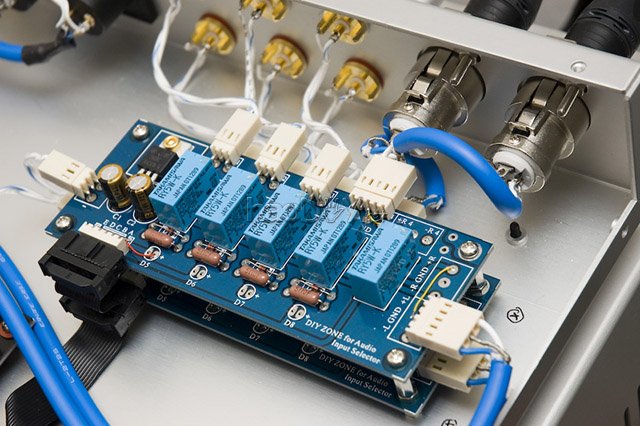

输入选择器每个通道之一来由切换。
国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

国外译文:lm49720+OP1632运放基于平衡的前置放大器前级

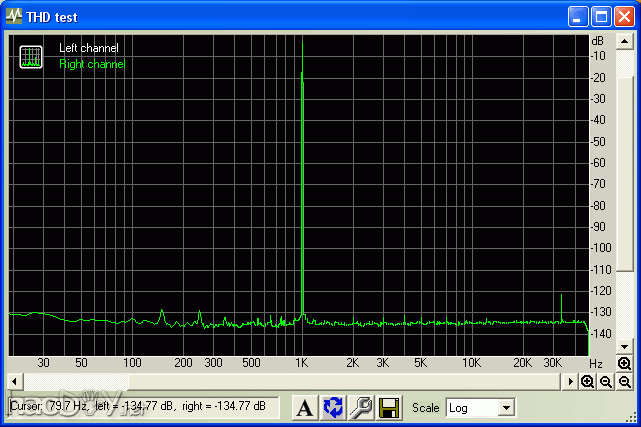

在1kHz THD丈量功效如下所示,前置放大器输出为1.7V峰值到峰值10k欧姆长短常低的总谐波失真0.0002%二次谐波失真低于根基132分贝

国外译文:lm49720+OP1632运放基于平衡的前置放大器前级
(责任编辑:admin)
