双单声道kt88电子管推挽胆机装机实验(11)

时间:2013-02-09 21:33来源:www.tubebbs.com 作者:陶然胆韵 点击:

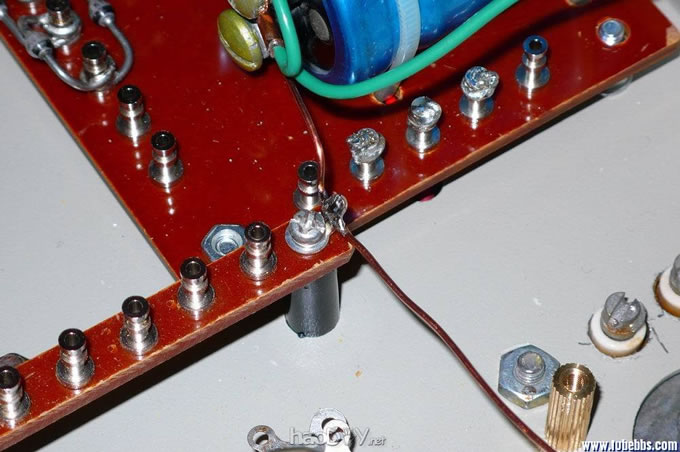

嵌入铜线后将焊片夹紧 夹紧焊片后用焊锡将铜线与焊片焊牢 1-3 焊接主电源部分 将电源组件与电牛和扼流圈连接。趁组件板没有固定以前,顺便将输出牛的出线从组件板的反面穿线过接线柱焊好。 连接好以后临时通电,检


嵌入铜线后将焊片夹紧
双单声道kt88电子管推挽胆机装机实验

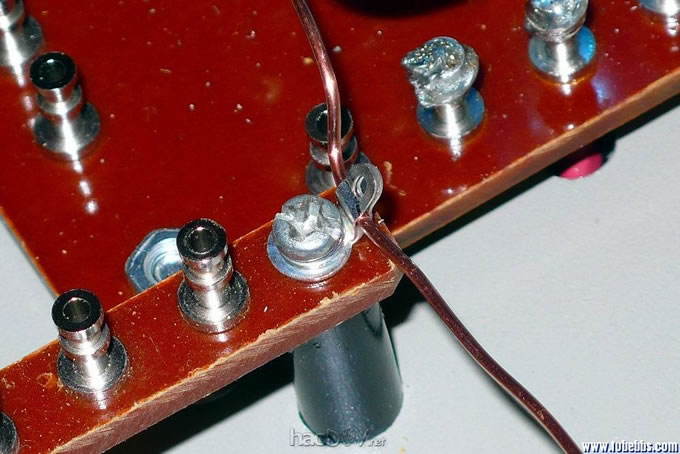

夹紧焊片后用焊锡将铜线与焊片焊牢
双单声道kt88电子管推挽胆机装机实验

1-3 焊接主电源部分

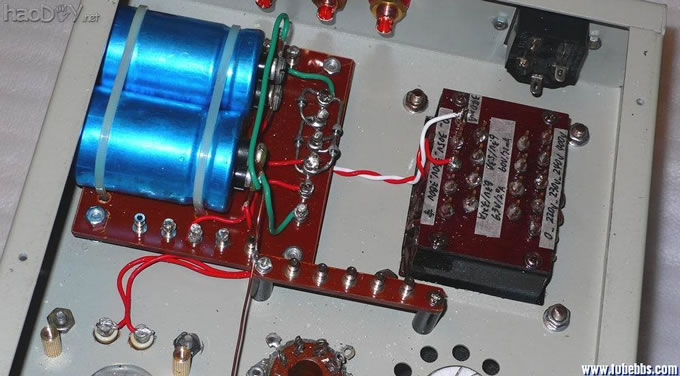

    将电源组件与电牛和扼流圈连接。趁组件板没有固定以前,顺便将输出牛的出线从组件板的反面穿线过接线柱焊好。
双单声道kt88电子管推挽胆机装机实验

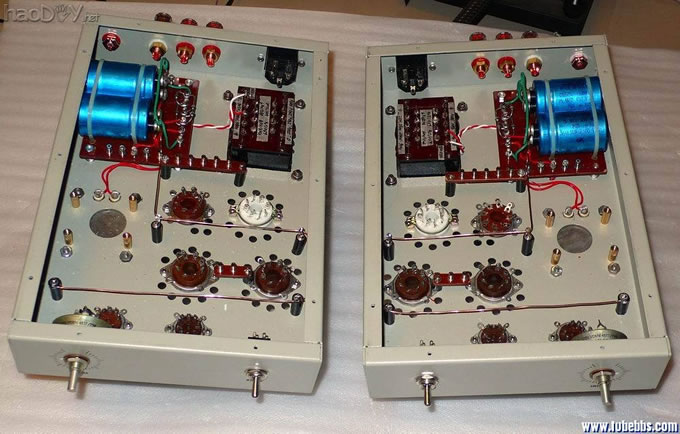

    连接好以后临时通电,检查电源是否正常。本机装好电源组件后,在输出端接上2个40w的白炽灯作为负载,市电为226伏,电牛输入端接230v,次级接305v时,负载电流160毫安左右,B+输出直流电压410v,适合输出级固定偏压的工作条件,次级接360v时,负载电流增加为180毫安左右,B+输出470v左右,适合输出级自给偏压的工作条件,此时滤波电容有一定的温升(电容额度工作电压450VDC),但温度不算高,似乎并不是很安全,好在本机系用固定偏压,B+不会超过450v。下图是装好主电源和布好母地的机内图。
