双单声道kt88电子管推挽胆机装机实验(21)

时间:2013-02-09 21:33来源:www.tubebbs.com 作者:陶然胆韵 点击:
下图是加47p电容补偿的10K方波(-0.5db频宽5Hz-72.5kHz) 下图是加100p电容补偿的10k方波(-0.5db频宽5-52kHz) 下图是加200p电容补偿的10方波(-0.5db频宽5Hz-23.5kHz) 从图片上看,随着补偿电容的加大,过冲现象

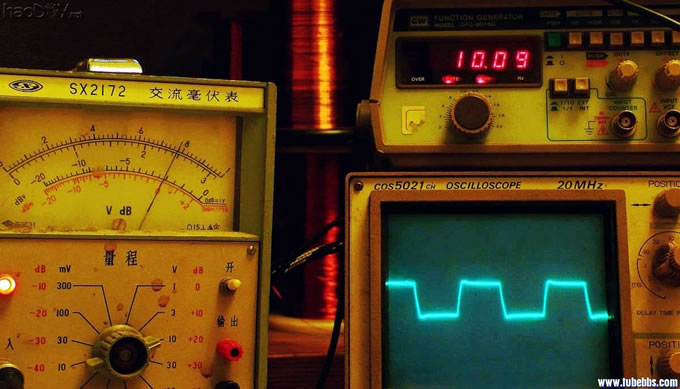

   下图是加47p电容补偿的10K方波(-0.5db频宽5Hz-72.5kHz)
双单声道kt88电子管推挽胆机装机实验

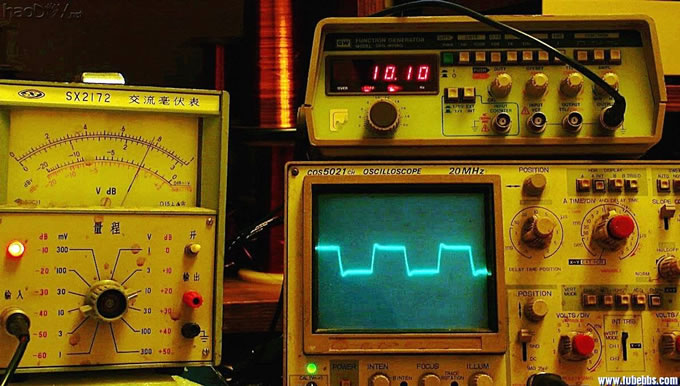

  下图是加100p电容补偿的10k方波(-0.5db频宽5-52kHz)
双单声道kt88电子管推挽胆机装机实验

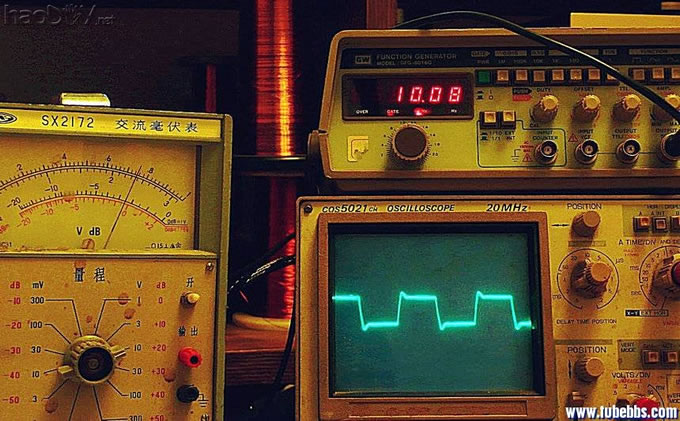

  下图是加200p电容补偿的10方波(-0.5db频宽5Hz-23.5kHz)
双单声道kt88电子管推挽胆机装机实验

  从图片上看,随着补偿电容的加大,过冲现象也依次下降,同时频宽也梯次收窄。以补偿后的听音来看,个人最看好100p电容补偿的,但几位朋友中的多数以为200P比较好,感情丰富一些,于是保留了200p的电容补偿。此次补偿电容对材质有一定的要求,以云母电容比较好,瓷质圆片电容要差一些。

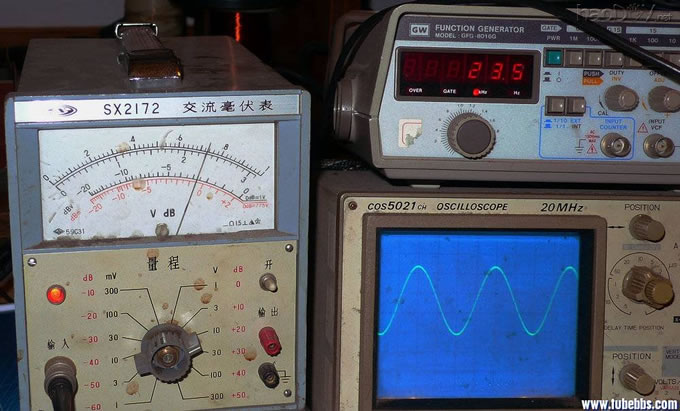

以下是补偿后频宽(-0.5db)的上限。

双单声道kt88电子管推挽胆机装机实验  (责任编辑:admin)
