双单声道kt88电子管推挽胆机装机实验(8)

时间:2013-02-09 21:33来源:www.tubebbs.com 作者:陶然胆韵 点击:
说实在话,对盘面的摆位还是相当满意的,唯一遗憾的是总想把输出牛和电牛的颜色搞成像扼流圈一样的,但无奈总也找不到这样的自动喷漆,看色版颜色差不多了,但喷涂后却总是大相径庭,有几次真得想换回原来的亚光黑



说实在话,对盘面的摆位还是相当满意的,唯一遗憾的是总想把输出牛和电牛的颜色搞成像扼流圈一样的,但无奈总也找不到这样的自动喷漆,看色版颜色差不多了,但喷涂后却总是大相径庭,有几次真得想换回原来的亚光黑或者干脆就亮银色的。

     三、制作搭棚架、组件安装板

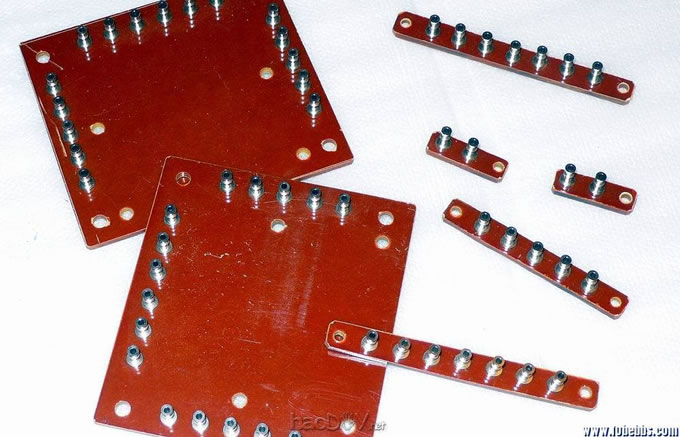

      用3毫米电木板锯成合适的尺寸,在预定的位置打孔,卯上焊接铜柱
双单声道kt88电子管推挽胆机装机实验

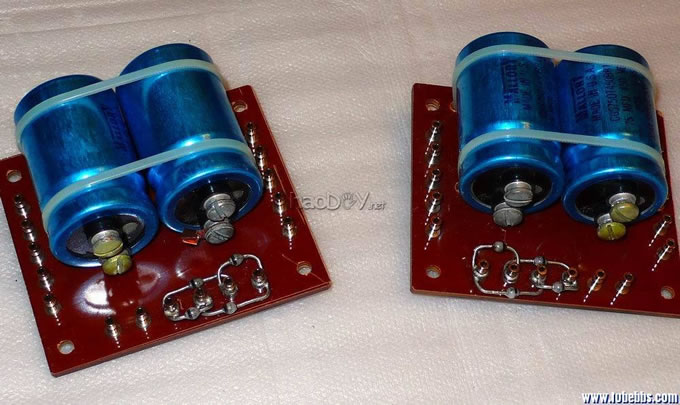

在组件板上用搭接方式安装相关组件,下图为主滤波组件。滤波电容的电极端的铜柱安装晶体整流管与扼流圈连线;电容2边铜柱输出牛的输入端p-b-p接线,另外2个给动态调整时可能有需要的网络补偿预留,不一定用的着,如果你是采用的超线性输出牛,那么就可以用来连接超线性抽头。以及输出端的0-4-6-8欧姆和负反馈输出端子。在此特别友情提醒,负反馈电阻安排在输出端子附近远比安排在前级负反馈引入的阴极电阻附近要好许多,最起码干扰小。
双单声道kt88电子管推挽胆机装机实验

四、底盘上部安装

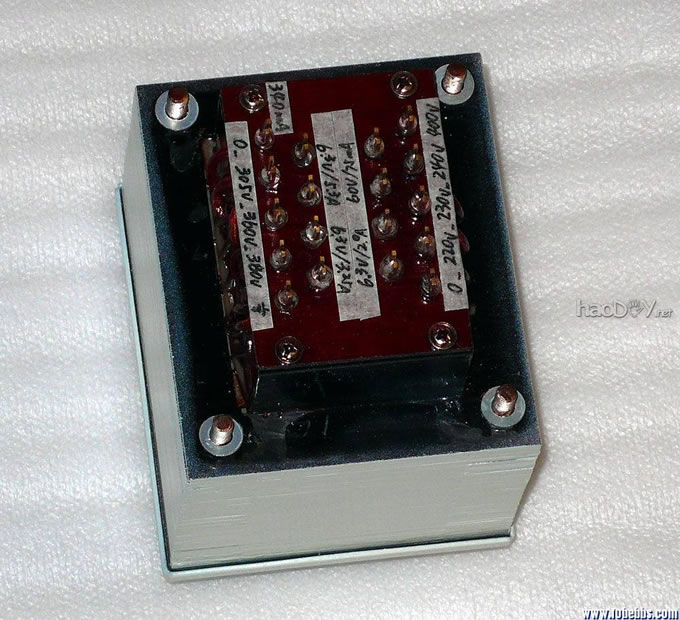

   1、安装扼流圈和电牛,这二个器件安装比较容易。扼流圈对准底盘上的孔位插上拧上螺丝就可以了。电牛先将其朝上,将底盘扣上安装,这样不容易损伤电牛和底盘的涂层,并存安装均匀平整。
   双单声道kt88电子管推挽胆机装机实验
