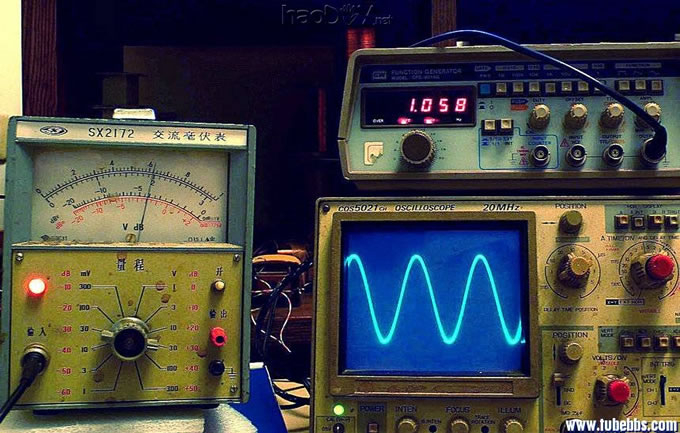

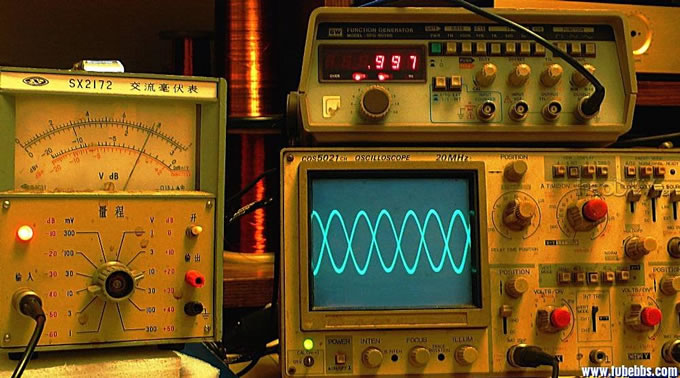

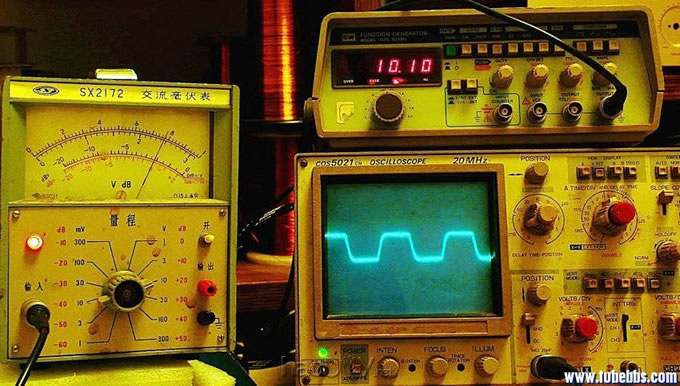

4、检测整机推挽上下臂的对称。检测前先将示波器的2个通道进行自检校准，然后将2个通道的探头分别接在输出牛的p1和p2端，然后输入适当电平的1kHz正弦波信号，将示波器分别置于叠加和交替档，置于叠加档时，上下臂的波形要完整地重叠，置于交替档时，上下臂波形的幅值要一样，并且相位差为180度。这是本机的测试波形。   从图中可以看出该机推挽上下臂幅值的平衡度是理想的。 5、调整负反馈、测试输出功率及估算阻尼系数： 先断开负反馈电阻，测试一下该机的开环特性。在输出端子接上合适（本机使用8欧姆端子）的大功率电阻为负载，用示波器和毫伏表监测输入电平。将毫伏表置于10v档，输入1k正弦波信号，调整输入电表，使毫伏表指针对准0db刻度（此时输出大致8w左右），然后向高端调整输入频率，在一定的频率范围，毫伏表指针所对的刻度不应有较大的起伏，随调高频率至毫伏表指针刻度降低1db时记录频率显示，然后向低端调整频率，记录降低1db的频率数，然后再从低到高调整频率，除2端外中间频率的电平不应该出现峰和谷。本机-1db频宽为15Hz-19.6kHz，在频率平直段中间的峰谷绝对差不超过0.2db（指针表能够分辨的晃动）。测试完毕后输入10k方波观察输出波形，以下是本机的开环10k方波图形  从开环频宽范围和10k方波的图形看，本机的开环特性是良好的，对于电路主体方面基本上没有什么需要处理的了。接下来就可以进行负反馈的调整了。 将本机音量电位器调整到12点的位置，将毫伏表置于30v档，将以22k的电位器代替负反馈电阻接入，输入600毫伏电平的1k正弦波信号，调整负反馈电阻的阻值，到毫伏表指针到额定输出功率的位置示波器波形完整时为止，测量电位器阻值用同值固定电阻替换，本机为8.2k.注意：本机使用的音量电位器是线性的，对数型的不尽相同，实际调试时可以将自己使用的最大音量（以20w左右为宜）位置设定在12点的位置进行调整。本机将电位器置于3点的位置时输入电平为300毫伏，于是认定输入灵敏度为300毫伏，对于现代音源来说，稍许高了一些。降低负反馈电阻输入灵敏度可以下降，但对声音的细节有一定的损失。 (责任编辑：admin) |
