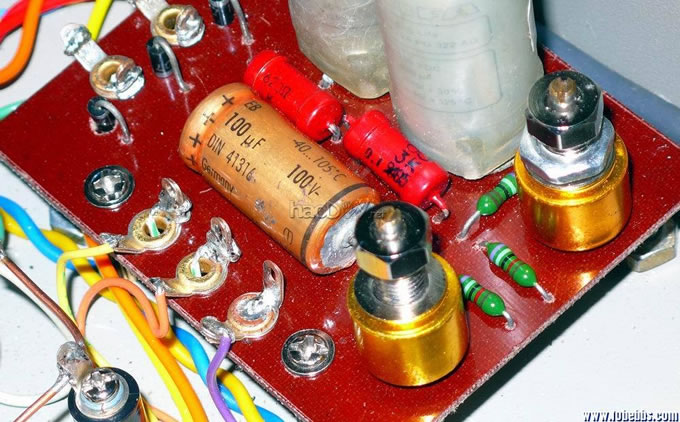

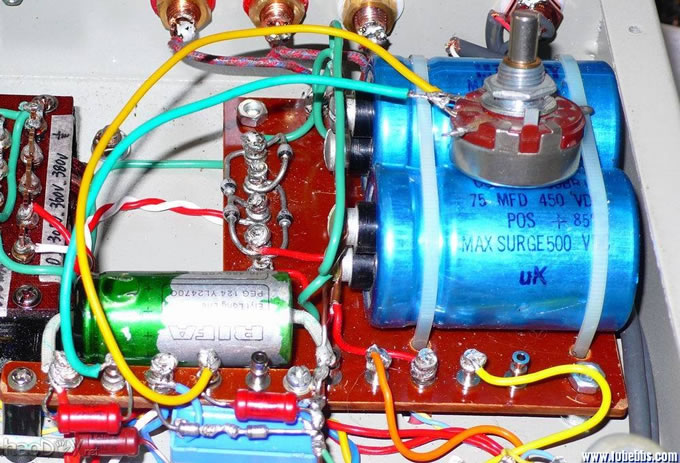

最后说一下整机布线的问题，在胆机装配过程中整机布线之间的相互影响不能够不重视，不然就可能影响整机的信噪比，更为严重的是会影响声音的细节和音色变化，布线的一般原则还是必须遵循的。在本机装配中就是按照小信号在前，大信号在后电源通道与信号通道互不平行的原则执行的，信号通道基本上是利用元件引脚做与底盘横向的走向排列，电源通道为纵向排列，大型元件贴近底板安装以降低感应。从粗调后出声的情况来看，噪音很低，声音的细节还是很不错的 调整测试篇 机器焊接完成以后，一般都需要进行必要的工作点调整才能使机器进入正常的工作状态，那种所谓胆机制作简单，只按图施工一装就响，不需要进行调整的观点最起码是不严谨的。实际上相同型号不同厂家的电子管相互之间的差异还是不小的，就是同厂同牌的管子，因批次的不同也会有所不同，同批次之间也会有一定的离散性，更何况在不同的工作条件下，胆管的声音取向有相当的差异。所以胆机在装配完成以后必须要进行相应的调整。胆机调整分静态调整和动态调整。静态调整的目的是使胆管符合厂商给出的工作条件，在相对线性的状态下工作，一般称之谓粗调。动态调整的目的是使胆机符合制作者的设计要求，包括各项客观的性能指标的调整，如输出功率、频率响应、失真度，信噪比等；以及主观听感上的调整，如音色取向、声音细节的体现、泛音的多少、控制力的大小等等不一而足，这些方面既有工作点的微调，也有元器件的替换，还有整机走线布局改变等等，有些可以借助仪器，有些需要经验，还有加上些许运气。借助仪器进行的调整为客观调整，这方面并不算很复杂，但需要经验来进行的主观方面的调整过程并不轻松，有时是一个漫长的过程，圈内的朋友称之谓校声，其方法是五花八门，有些还带上一点玄学的成分。本篇讲述的调整对于主观方面的调整就不进行过多的涉及，因为这个方面是一个十分个性的问题，见仁见智因人而异，很难有一个确切的定论。调整篇幅的主要还是侧重客观方面的表述。 一、静态调整（粗调）： 1、调整稳压电源：用一68k-100k的电位器替换稳压器的电压取样调整电阻，将稳压器输出端空载，接通电源后检测稳压器的输出电压，并调整电位器使输出电压符合要求。然后断开电源，在输出端接入50-60毫安的负载，通电检测输出端电压，并与空载时比较相差不能过大。本机稳压器空载是302v，接5.4k/20w电阻后为300v，符合制作要求。调整好以后用与电位器使用的电阻值相同的固定电阻换下电位器（本例为43k），最后在稳压器的输出端和电压取样端之间的电阻上并接一只固体电容。提示：该电容和并在基准稳压二极管上的电容均对声音有一些影响，可以试验确定重量和大小，本例使用斯碧0.47u/630v的mkp电容感觉不错。下图是稳压电源的调整示意图  2、输出级调整： 2-1、预置输出管偏置负压：先不插输出管（kt88），预调整固定偏置电位器，将偏压输出端子（图中接黄橙2线的输出端子，与紫线连接的恒流源负压输出端）的电压预调的-30v。  (责任编辑：admin) |
