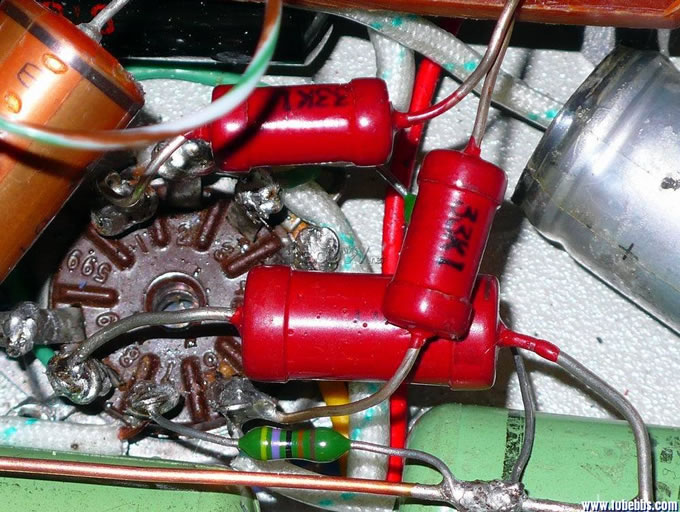

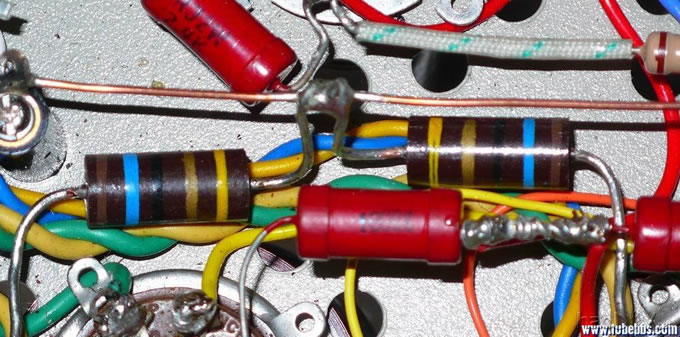

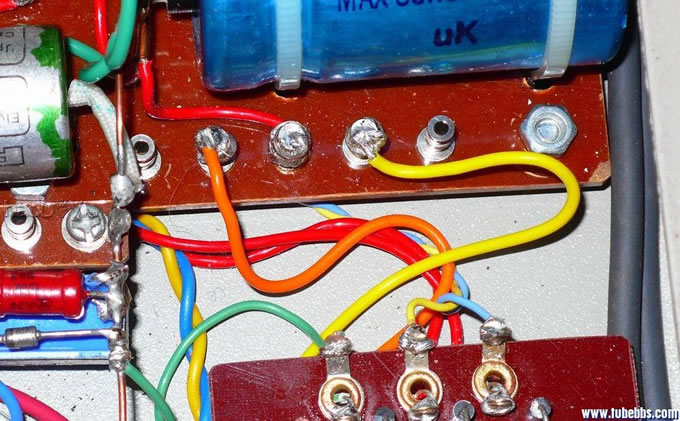

2-2、调整输出管静态电流：复测一下输出管座连接栅极、帘栅极、屏极以及灯丝的管脚电压是否正常，除屏极没有接负载会高出几十伏以外，其余多必须在预先设定的范围。然后插上输出管，待电子管通电5分钟以上充分加热后，测量输出管的阴极电阻上的压降，如果不符合要求，调整负偏压组件上对应的偏置电位器，使其符合要求。本例输出管使用的阴极电阻为AB实芯 碳质16欧姆/3w的，阴极电压是1.25v左右（因为是新管，故使用的比手册规定上稍低一点，等过点时间再调到厂方推荐值）  2-3、调整输出上下管直流平衡：用低电压直流电压档检测输出牛p-p端电压，微调偏置电位器。使电表显示接近0显示（一般可以调整到0.05-0.1v），这时上下管的静态电流十分接近，流经输出牛初级线圈的电流视为一致，在线圈直流电阻上的压降也一致，不存在电位差，故电表读数为0。以下是检测点图片  3、调整推动管静态电流：如果一个玻壳内的2只三极管配对过得去的话，就不需要考虑上下管的直流平衡，这样该级需要调整的就只有阴极电阻了，调整就变得非常简单。考虑到机主朋友提供了三对不同型号的12AU7，故我估摸机主会采用换管的玩胆，考虑管子的轮换也不会去调整直流平衡，于是就只考虑将该级的静态电流调整到3.5-4毫安（每只单管），先按估算值接上820欧姆的阴极电阻插管通电。不料最简单的地方就出现了问题，通电后随着管子的加热，该级的电流急剧上升，致使2只阳极电阻冒烟，立刻断电检查，焊接没有问题，管子没有问题，拔下管子测试各管脚空载电压，也正常。再次通电问题依旧，屏流每只管子高达十几毫安，于是忽然想起是前级耦合电容的问题，赶紧断电将大D油浸换下，换上斯碧黑寡妇，开机后一切正常，将阴极电阻从820欧姆调整到1.1k，静态电流每管3.8毫安。对于大D油浸顺便说上几句，刚开始焊接上机前用数字表测试，充放电正常，绝缘电阻测试用20M档测试，数字表溢出无显示，换2000M档测试，显示为19-22M不等（数字表一直在跳变），四只电容都一样，当时个人考虑差分输入级的屏压也只在90v以内，为电容耐压的1/4，应该无大碍，再加上过去对此油浸的印象不错，想让其在这承上启下的位置出把力，谁知让人大跌眼镜。还好是在这个位置，如果是用在自给偏压的输出级做耦合，恐怕输出管得被光荣了。呵呵，闲话打住，下图是该级需要调整的阴极电阻，就是大个2w的红袍。  4、差分输入接调整：先将恒流源的电流调整到5毫安左右的样子（测差分管任意一屏极电阻的电位差，然后根据欧姆定律算出），然后调整前级供电的限流电阻，使屏压维持在75-80v，然后再调整恒流电流并结合调整限流电阻，使差分管2个屏极的电压尽可能接近，当本级恒流电流调整到4.2毫安，屏压80v时，2个屏压相差最小（5v左右），对于39k的屏阻来说，相当于屏流差异为0.13毫安。 (责任编辑：admin) |
